Нанесение технических требований

При выполнении чертежей особое место занимает обозначение допусков формы и расположения поверхностей. Допуски формы и расположения поверхностей указываются в прямоугольной рамке, разделенной на две или три части. Для проставления допусков используется команда Допуск и выполняются следующие действия:

1. Вызвать команду проставления допусков, используя пиктограмму Допуск, щелкнув мышкой на соответствующей пиктограмме;

2. В появившемся диалоговом окне Допуски формы и расположения будет предложено сформировать ряд прямоугольников (рисунок 4.3.3а), из которых будет составлен допуск. Необходимо выбрать нужный прямоугольник и внести в него свои данные. Если какой–либо параметр не нужен, то просто на него не надо указывать;

3. В поле Симв выбрать необходимый знак допуска. При этом появится маленькое диалоговое окно, в котором перечислены возможные варианты (рисунок 4.3.3б);

4. В поле Допуск 1 надо ввести значение первого допуска, а при необходимости и второе значение допуска, которое вводится в поле Допуск 2;

5. Перед значком допуска поставить при необходимости значок диаметра, щелкнув левой кнопкой мыши по черному квадратику, расположенному рядом с полем допуска слева;

6. После установки нужных параметров нажать клавишу ОК;

7. Для редактирования имеющегося на чертеже допуска, следует дважды щёлкнуть по нему левой кнопкой мыши.

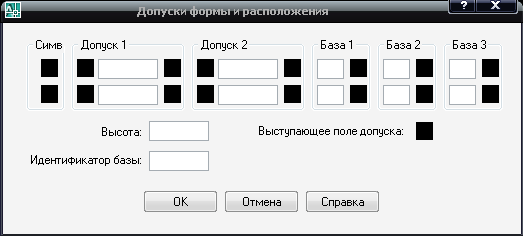

Рисунок 4.3.3 – а) диалоговое окно Допуски формы и расположения; б) знаки допуска

Практическая часть

Задание 1 (0-5 баллов): Построить объект согласно рисунку 4.3.4.

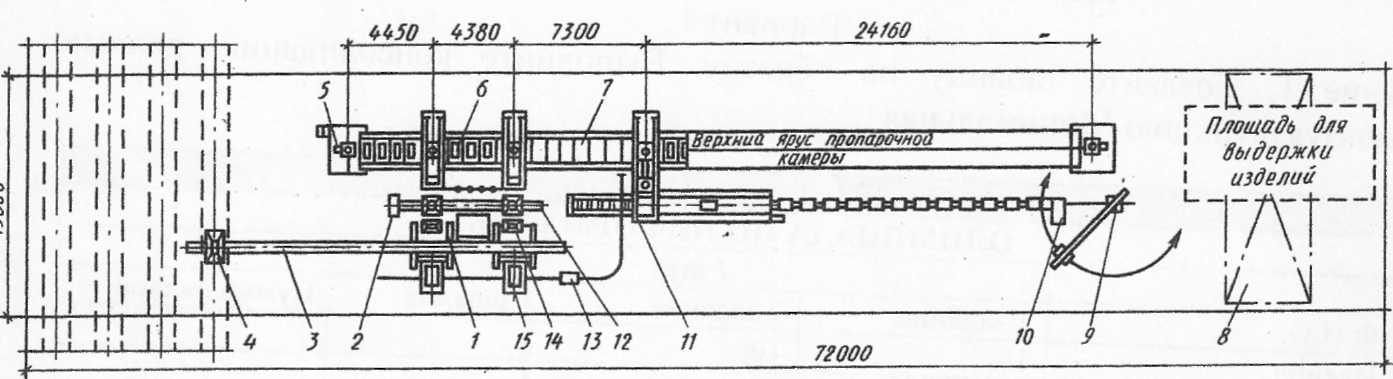

Конвейерная линия производства фигурных элементов мощения:

1 - формовочный агрегат; 2 - сборник отходов; 3 - конвейер ленточный подачи бетона; 4 - бункер выдачи бетона; 5 - толкатель;

б - накопитель; 7 - поддон-тележка; 8 - кран мостовой электрический; 9 - кран консольный; 10 - конвейер вывоза готовых изделий;

11 - механизм разделительный; 12 - конвейер ленточный вывоза отходов; 13 - таль электрическая; 14 –механизм дозировки бетона; 15 - механизм подачи поддонов

Рисунок 4.3.4

Задание 2 (0-2 баллов): - Нанести размеры на выполненный чертёж;

- Нанести технические требования в виде обозначения допусков формы и расположения поверхностей.

Порядок выполнения задания 2:

1. Вывести на рабочее окно чертёж детали.

2. Нанести размерные линии на чертеж детали, используя команды панели Размеры.

3. Произвести редактирование размеров на чертеже детали с простановкой значков диаметра, значений фаски, угловых значений.

4. Изменить цвет размерных линий с помощью панели Свойства объектов.

5. Нанести технические требования (обозначение допусков формы и расположения поверхностей) согласно чертежу детали, используя пиктограмму Допуски формы и расположения.

6. Сохранить чертёж.

Задание 3 (0-2 баллов):: Произвести настройку размерного стиля для созданного чертежа детали.

Порядок выполнения задания 3:

1. Вывести на рабочее окно созданный чертеж детали.

2. Произвести редактирование и настройку размерного стиля с помощью вкладки Линии для создания нового стиля.

3. Произвести редактирование и выравнивание размеров на чертеже детали с помощью вкладки Выравнивание.

4. Изменить размер и расположение текста с помощью вкладки Текст.

Задание 4 (0-1 баллов):

1. Произвести корректировку технических требований с помощью вкладки Допуски.

2. Сохранить чертеж.

Контрольные вопросы:

1. Перечислите последовательность действий при простановке размеров.

2. Перечислите пиктограммы панели Размеры.

3. Какова последовательность действий для редактирования значений линейных размеров?

4. Последовательность простановки допусков формы и расположения поверхностей.

5. Перечислите вкладки Диспетчер размерных стилей и укажите их назначение.

6. Варианты настройки вкладки Текст.

7. Варианты настройки вкладки Допуски.

8. Варианты настройки вкладки Основные единицы.
