Оборудование 10base-t

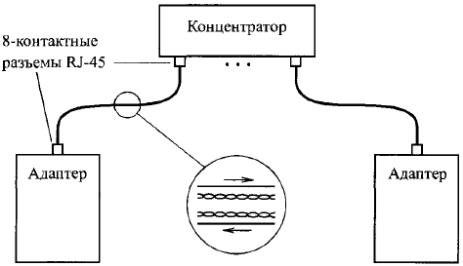

Кабелем на основе неэкранированной витой пары каждый из абонентов присоединяется к концентратору, использование которого в данном случае обязательно (рис. 9.12).

Рис. 9.12 – Подключение абонентов с помощью витой пары.

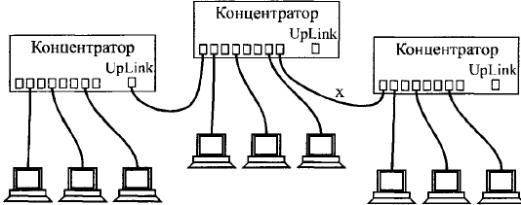

Возможно соединение нескольких концентраторов между собой для получения древовидной структуры (рис. 9.13). Каждый концентратор помимо обыч­ных портов для присоединения абонентов содержит порт расширения UpLink, который служит для присоединения к концентратору более вы­сокого уровня, но концентраторы могут соединяться и через обычные порты.

Рис. 9.13 - Соединение абонентов сети 10Base-T с помощью концентраторов

Общее правило выбора конфигурации носит названии «правило 4 хабов» - между двумя абонентами не может быть больше четырех концентраторов.

Кабели присоединяются к адаптеру и к концентратору 8-контактны­ми разъемами типа RJ-45 (рис. 9.14), внешне похожими на обычные те­лефонные разъемы, в которых используются только четыре контакта.

Рис. 9.14 - Разъем RJ-45

Монтаж кабелей с неэкранированными витыми парами гораздо проще, чем коаксиальных кабелей, т.к. они не имеют металлической оплетки.

Минимальный набор оборудования для сети 10BASE-T включает в себя следующие элементы:

• сетевые адаптеры, имеющие UTP-разъемы RJ-45 (по числу объединяемых в сеть компьютеров);

• отрезки кабеля с разъемами RJ-45 на обоих концах (по числу объединяемых компьютеров),

• один концентратор, с UTP-портами с разъемами RJ-45 (по числу объединяемых компьютеров).

Оборудование 10Base-f

В сети 10Base-F применяются трансиверы, соединенные с адаптером трансиверным кабелем.

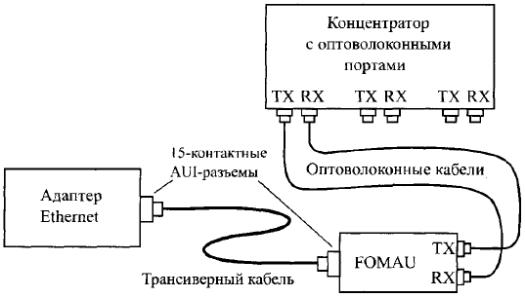

На рис. 9.15 показана схема соединения сетевого адаптера и концентратора с помощью оптоволоконного кабеля.

Рис. 9.15 - Соединение адаптера и концентратора с помощью оптоволоконного кабеля

Оптоволоконный трансивер называется FOMAU (Fiber Optic MAU).

Оптоволоконный кабель должен иметь на обоих концах разъемы ST (рис. 9.16), или разъемы SC (рис.9.17) и MIC, присоединяемы путем простого встраивания в гнездо.

Рис. 9.16 - ST-разъем для оптоволоконного кабеля

Рис. 9.17 - SC-разъем для оптоволоконного кабеля

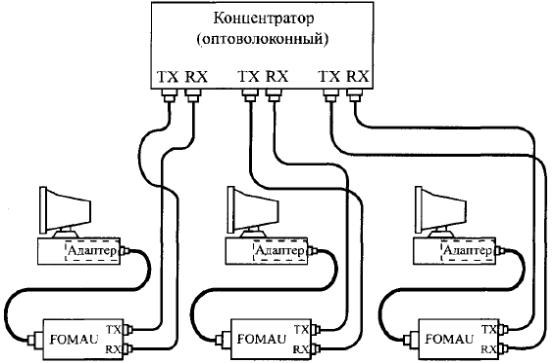

Пример соединения компьютеров с помощью оптоволоконного кабеля показан на рис. 9.18.

Рис. 9.19 - Объединение компьютеров в сеть 10Base-F

Несколько концентраторов могут объединяться между собой для получения древовидой топологии.

• Минимальный набор оборудования для сети 10Base-F включает в себя следующие элементы:

• Сетевые адаптеры с трансиверными разъемами (по числу объединяемых компьютеров),

• Оптоволоконные трансиверы (по числу объединяемых компьютеров),

• Трансиверные кабели (по числу объединяемых компьютеров),

• Оптоволоконные кабели с разъемами,

• Концентратор.
