Логометры

Логометры – измерительные приборы, в которых противодействующий момент создается электрическими силами. Применяются в приборах для измерения величин, которые не являются прямой функцией тока (омметры, частотомеры, фазометры). Широко применяются для измерения неэлектрич. величин. Строятся на основе магнитоэлектрич. и ферродинамич.

В логометрическом ИМ установившееся положение подвижной части зависит только от отношения токов, протекающих по обмоткам катушек.

Отличительная особенность логометров – неустойчивое безразличное положение подвижной части измерительного прибора, не включенного в измерительную цепь.

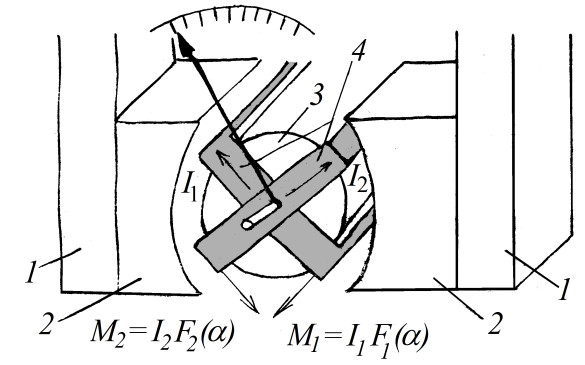

1 – постоянный магнит

2 – полюсные наконечники

3 – стальной сердечник

4 – две подвижные рамки, насаженные на общую ось под углом 60º или 90º.

На оси крепится стрелка ОУ. Ток к обмоткам катушек подводится через безмоментные токоподводы (тонкая серебряная нить).

Взаимодействие токов, протекающих по обмоткам катушек с полем постоянного магнита создает два вращающих момента. Направление токов в катушках противоположно, соответственно вращающие моменты направлены навстречу друг к другу. Магнитное поле в воздушном зазоре между полюсными наконечниками и сердечником искусственно создается неравномерным. Неравномерное магнитное поле создается конструктивно. Это можно сделать 2 способами:

1. Изменением формы сердечника

2. Неравномерной расточкой полюсных наконечников

Из-за неравномерности магнитного поля вращающий момент оказывается зависимым от положения подвижной части.

,

Вращающие моменты направлены противоположно. Под действием этих моментов подвижная часть измерительного механизма будет поворачиваться в сторону большего момента. При этом одна рамка из более узкого воздушного зазора с большей индукцией будет перемещаться в более широкий зазор с меньшей индукцией, а вторая рамка - наоборот. При этом вращающий момент одной рамки увеличивается, а другой уменьшается. Поворот продолжается до установления равновесного положения подвижной части, т.е. до тех пор, пока вращающие моменты не станут равны.

– площадь рамки, – число витков обмотки, – ток, протекающий через обмотку рамки. S₁, S₂, ω₁, ω₂ – постоянны, а B₁ и B₂ – зависят от положения подвижной части.

или

Магнитоэлектрические логометры используют для измерения сопротивлений.

Ферродинамические логометры используют для измерения фазы и частоты.

Логометры выполняют щитовыми или переносными.

Гальванометры

Гальванометры – приборы, предназначенные для измерения малых токов или напряжения, а также для установления наличия или отсутствия тока на участке цепи.

Гальванометры – высокочувствительные приборы, строят на основе магнитоэлектрических ИМ. Шкала гальванометра чаще всего условная. Шкала может быть встроенной или отдельной. Встроенная шкала – в менее чувствительных гальванометрах – со стрелочными указателями.

У особо чувствительных гальванометров со световыми указателями шкала отдельная, такие гальванометры называются зеркальными. Если гальванометр используется в качестве нулевого индикатора, то важной хар-кой является чувствительность.

Если гальванометр применяют для измерения малых токов и напряжений то важной хар-кой является точность.

Принцип действия аналогичен магнитоэлектрическим измерительным приборам.

Высокая чувствительность осуществляется за счет крепления подвижной части на растяжках или ленточном подвесе. Такое крепление снижает удельный противодействующий момент. Применение светового указателя позволяет преобразовать малый угол отклонения подвижной части в значительное отклонение светового луча относительно шкалы отсчетного устройства.

Успокоитель используется жидкостный.

- чувствительность гальванометра по току

- чувствительность гальванометра по напряжению

Чувствительность определяется отношением угла отклонения подвижной части к величине тока, протекающего по обмотке катушки.

Основные условия применения гальванометра:

- Чувствительность гальванометра не должна превышать действительно необходимую для данного эксперимента

- Критическое сопротивление не должно превышать сопротивление цепи более чем на 10-20 %
