1.6 Технология gepon в сетях ngn для предоставления услуг Triple Play
Как уже неоднократно отмечалось ранее, на современном телекоммуникационном рынке набирает силу мировая тенденция интеграции телекоммуникационных и информационных технологий, приведшая к появлению целого спектра услуг нового типа — инфокоммуникационных.
Внедрение Triple Play обеспечивает предоставление услуг по доставке видео и различного рода контента наряду с традиционными услугами передачи голоса и данных. Как правило, эти решения позволяют предлагать абонентам не только традиционные услуги сетей кабельного телевидения, но и уникальные сервисы, возможные только в пакетных сетях.
Действующие операторы сетей, предоставляющих услуги Triple Play, уже, как правило, создали и используют мультисервисные транспортные сети следующего поколения, активно внедряют платформы мультисервисного доступа NGN. Но в ближайшее время эти операторы также будут нуждаться в развитии NGN и наращивании их пропускной способности в соответствии с ожидаемым ростом количества абонентов и объемов мультимедиа-трафика. Новым же игрокам рынка Triple Play вначале потребуется построить мультисервисные транспортные NGN высокой пропускной способности.
Рисунок 1.15 – Общая структурная схема сети PON
Следует также отметить, что традиционные операторы фиксированных сетей, внедряя NGN, зачастую преследуют еще одну цель — сокращение капитальных затрат и операционных расходов за счет создания единой мультисервисной транспортной среды для пропуска голосового трафика и трафика передачи данных.
Специалисты отмечают, что трансляция телевизионной и видеоинформации по IP-каналам имеет ряд явных технологических преимуществ перед кабельным или спутниковым телевещанием. Наличие у абонента устойчивого канала обратной связи позволяет операторам создавать привлекательные пакеты дополнительных услуг. Кроме того, абонентские устройства, работающие в среде IP, обеспечивают передачу и получение на экран телевизора фактически любого контента, от Web-страниц и электронной почты до видеоконференций.
В варианте FTTH на основе PON к жилому дому обычно подводится одноволоконный оптический кабель. ONT на внешней стене здания имеет три пользовательских интерфейса (см. рисунок 1.16).
Далее путем новейшей технологии DWDM осуществляется разделение трафика. Пропускную способность волоконно-оптических сетей можно увеличить двумя основными способами: повысив уровень STM-сигнала или внедрив технологию плотного волнового мультиплексирования (Dense Wavelength Division Multiplexing - DWDM), [7].

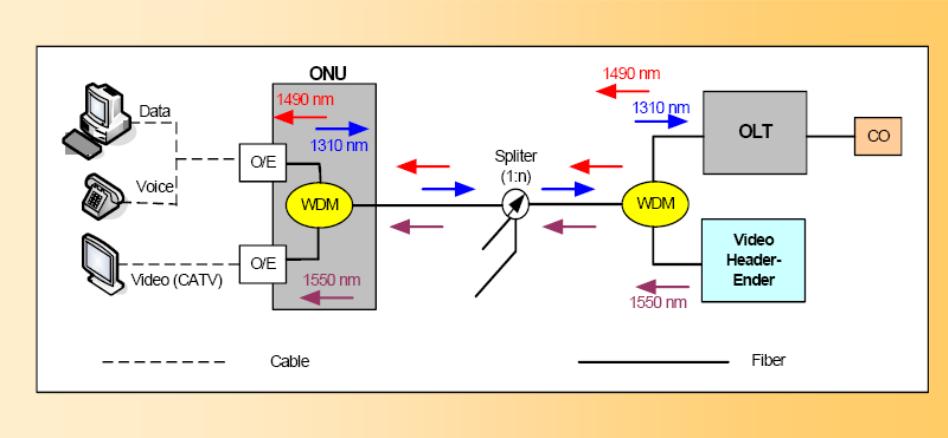

Рисунок 1.16 – Частотное разделение услуг
Данная технология подразумевает спектральное разделение полосы пропускания волокна на несколько оптических каналов (рисунок 1.17).
Таким образом, в одной паре волокон параллельно передается несколько независимых каналов (каждый на своей длине волны), что позволяет повысить пропускную способность системы передачи.

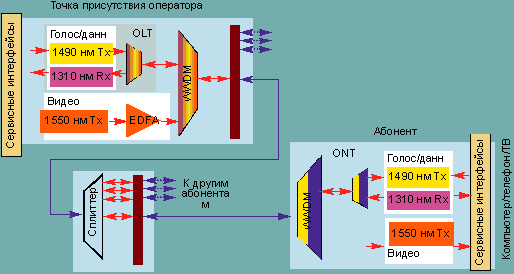

Рисунок 1.17 – Применение WDM мультиплексоров на сети PON
Использование технологии DWDM оправданно для передачи больших объемов трафика. С увеличением числа оптических каналов, предаваемых по одному волокну, стоимость передачи единицы информации уменьшается.
Система предоставления видеоуслуг в сетях IP состоит из трех основных частей: сигналообразующего комплекса (приемопередающая часть и серверы VoD), комплекса управления услугами и клиентского оборудования. Все эти компоненты, за исключением систем приема первичного телесигнала, функционируют в IP-среде и строятся поверх существующей сети передачи данных.
Традиционная теория IP-коммуникаций предусматривает два варианта отправки пакетов от источника – отправку в адрес одного получателя (одноадресная передача – unicast) или в адрес всех получателей (широковещательная передача – broadcast).
Многоадресная IP-рассылка (multicast) обеспечивает также другой вариант рассылки, предусматривая отправку источником пакетов информации в адрес групп, которым дается определение «группа многоадресной рассылки» (рисунок 1.18).
Механизм, известный под названием «передача по любому адресу» (anicast), применяемый для обеспечения дополнительной надежности, дает возможность повторного использования IP-адресов многочисленными устройствами. Данный механизм может использоваться совместно с многоадресной рассылкой, для того чтобы гарантировать, что при отказе источник потока многоадресной рассылки не будет являться единственным местом отказа.
Многоадресная IP-рассылка является проверенной технологией, специально разработанной для уменьшения сетевого трафика посредством предоставления одиночного видеопотока потенциально миллионам получателей одновременно. Заменяя выделенные потоки для каждого получателя на унифицированный поток для всех, многоадресная IP-рассылка снимает тяжелую нагрузку с промежуточных маршрутизаторов и уменьшает общий сетевой трафик.

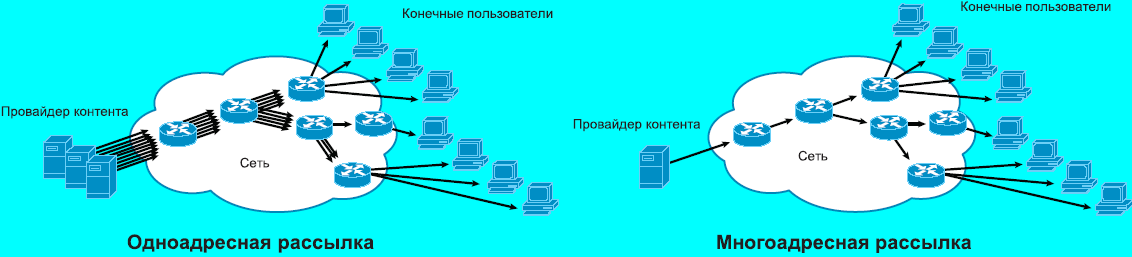

Рисунок 1.18 – Виды рассылок
Передача радиочастотного сигнала по сети PON на отдельной волне 1550 нм для доставки пользователям программ кабельного телевидения применяется технология RF Overlay. Данная технология очень близка к традиционному способу организации кабельного телевидения, что не требует менять существующее оборудование для приема сигнала. Поддерживает передачу сигналов аналогового и цифрового телевидения; поддерживает широковещательную и узковещательную передачи. Технология поддерживает весь диапазон частот для кабельного телевидения 50 – 870 МГц.
