Ждущий блокинг-генератор

П ри подаче напряжения Е_К на блокинг-генератор транзистор VT остается в открытом состоянии

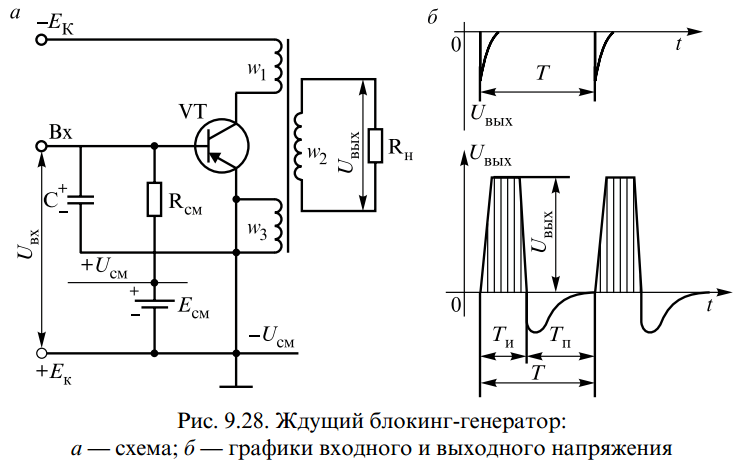

(рис. 9.28, а) благодаря положительному напряжению на базе, подаваемому через R_см от источника смещения Е_см. Конденсатор С разряжен. Транзистор блокинг-генератора открывается подачей отрицательного импульса с нулевым уровнем (рис. 9.28, б). Коллекторный ток, протекая по обмотке w₁, наводит ЭДС в выходной обмотке w₂ и обмотке обратной связи w₃. Последняя форсирует открытие транзистора и переход его в режим насыщения, так как является прямой по отношению к эмиттерно-базовому переходу транзистора. Одновременно заряжается конденсатор С. По окончании импульса входного напряжения транзистор закрывается положительным напряжением смещения.

Кроме того, форсированию запирания транзистора способствует разряд конденсатора, при котором от него подается положительный потенциал на базу, а отрицательный— через w₃ на эмиттер. На этом заканчивается данный цикл работы блокинг-генератора, а новый цикл наступит с поступлением следующего отрицательного импульса на вход. Поэтому-то он и называется блокинг-генератором в ждущем режиме. Форма выходного напряжения показана на рис. 9.28, в.

Ждущий блокинг-генератор находит широкое применение в выходных цепях автоматики на полупроводниковых элементах, нагрузкой которых являются электромагнитные реле.
