1В) 1. Назначение мультивибраторов
Мультивибраторы(МВ)— генераторы, вырабатывающие электрические колебания, по форме близкие к прямоугольным. Различают самовозбуждающиеся и ждущие мультивибраторы.
Мультивибраторы могут использоваться в качестве устройств, задающих частоту работы других устройств, делителей частоты, запускающих и переключающих устройств, генераторов развертки электронного луча осциллографических, радиолокационных и телевизионных трубок.
2В) 2. Назначение блокинг-генератора
Блокинг-генераторы в отличие от мультивибратора позволяют получить мощные импульсы весьма малой длительности (несколько десятков долей микросекунды) и с очень крутым фронтом (сотые доли микросекунды). Кроме того, он позволяет осуществить трансформаторную связь с нагрузкой, что во многих случаях бывает необходимо. Блокинг-генератор может работать в режиме автоколебаний и в ждущем режиме. В первом случае на выходе блокинг-генератора непрерывно создаются почти прямоугольные импульсы, во втором случае выходной импульс возникает только при подаче на вход блокинг-генератора управляющего сигнала.
Применяются в радиотехнике и в устройствах импульсной техники.
3В) 3. Назначение триггеров
Триггером называется устройство, обладающее устойчивыми положениями, переход в которые происходит под действием входных управляющих сигналов. В основе всех триггерных схем лежит двух каскадный усилитель постоянного тока, охваченный положительной обратной связью. Если оба усилителя имеют одинаковые параметры, такой триггер называется симметричным, если разные— несимметричным. Триггеры могут работать в схемах переключения, хранения полученной информации как запоминающие устройства, в схемах цифровых счетчиков числа импульсов, а также в схемах датчиков времени и делителя частоты.

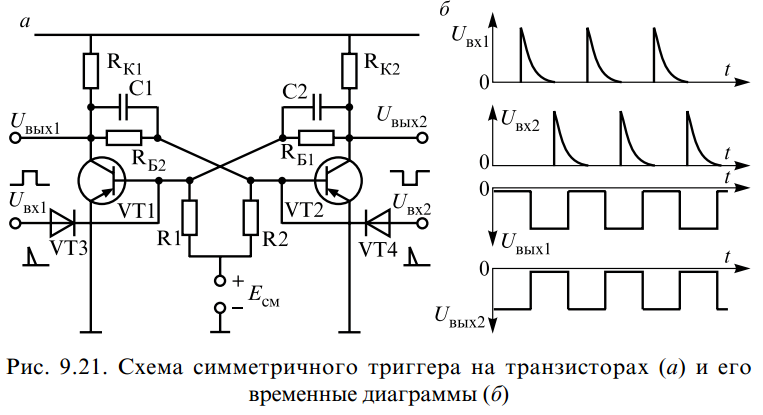

1В) 4. Работа симметричного триггера (схема, принцип работы)
Р
ассмотрим
работу триггера, выполненного на двух
транзисторах VТ1 и VТ2 (см. 9.21, а). Обратная
перекрестная связь обеспечивается
резистора RБ1и
RБ2.
Для ускорения процесса переключения
резисторы шунтируют конденсаторами С1
и С2. Резисторы RК1
и
RК2 коллекторные нагрузки транзисторов VТ1 и VТ2.Управляется триггер сигналами отрицательной полярности, подаваемыми на входы Uвх1 и Uвх2. При подаче напряжения ЕК на схему транзисторов VТ1 и VТ2 поступает отрицательное напряжение через резисторы RК и RБ. Так как параметры цепей триггера имеют некоторый разброс, то после подачи питания один из транзисторов окажется открытым, (например, VТ2). Тогда при открытом транзисторе VТ1, положительный потенциал коллектора через резисторы RК2 и RБ1 поступает на базу транзистора VТ1, еще более открывая его. При этом на выходе Uвых1 будет положительный сигнал +ЕК, а на выходе Uвых1— отрицательный -ЕК. Обозначим условно сигнал на первом выходе 0, а на втором— 1. Если при этом подать на первый вход отрицательный управляющий сигнал, то состояние триггера не изменится. При подаче отрицательного сигнала на базу транзистора VТ2 через вход Uвх2 транзистор перейдет из закрытого состояния в открытое. Тогда на Uвх2 появится положительный сигнал, а через резистор RБ1 на базу транзистора VТ1 поступает также положительный потенциал, обеспечивающий его полное закрытие. На выходе появится отрицательный потенциал–ЕК, соответствующий 1. Таким образом, подавая попеременно на выходы триггера отрицательные сигналы, открываем то первый то второй транзистор, получая на выходах схемы соответствующие импульсы. Запуск триггера можно производить не только отрицательными импульсами, но и положительными. Для этого допустим, что в исходном состоянии транзистор VТ1, открыт вследствие асимметрии токов в плечах схемы, а транзисторVТ2 закрыт.
При подаче на базу транзистора VТ1 положительного импульса он закроется и на его коллекторе потенциал снизится до –ЕК. Благодаря этому через цепочку обратной связи С1—RБ1 этот потенциал передается на базу транзистораVТ2 и отпирает его. На выходе Uвых2 появится импульс положительной полярности. В этом устойчивом состоянии схема пребывает до поступления нового положительного импульса на базу транзистораVТ2 (рис. 9.21, б)
