8 Расчет магнитной цепи

Уточняется значение по принятому числу витков, Вб:

Магнитная индукция в зазоре, Тл:

МДС в воздушном зазоре, А:

где - коэффициент воздушного зазора

где ;

МДС в зубцах статора, А:

где - напряженность магнитного поля в зубцах статора, определяется по значению индукции в зубцах по таблице из методического пособия

МДС в зубцах ротора, А:

где - напряженность магнитного поля в зубцах статора, определяется по значению индукции в зубцах по таблице из методического пособия

МДС в ярме статора, А:

где - напряженность магнитного поля в зубцах статора, определяется по значению индукции в зубцах по таблице из методического пособия

- длина средней силовой линии в спинке (ярме) статора, мм:

МДС в ярме ротора, А:

где - напряженность магнитного поля в зубцах статора, определяется по значению индукции в зубцах по таблице из методического пособия

- длина средней силовой линии в спинке (ярме) ротора, мм:

Полная магнитодвижущая сила магнитной цепи двигателя на пару

полюсов, А:

Намагничивающий ток (ток холостого хода) электродвигателя, А:

где P – число пар полюсов;

m – число фаз;

– число витков;

- обмоточный коэффициент ( =0,91).

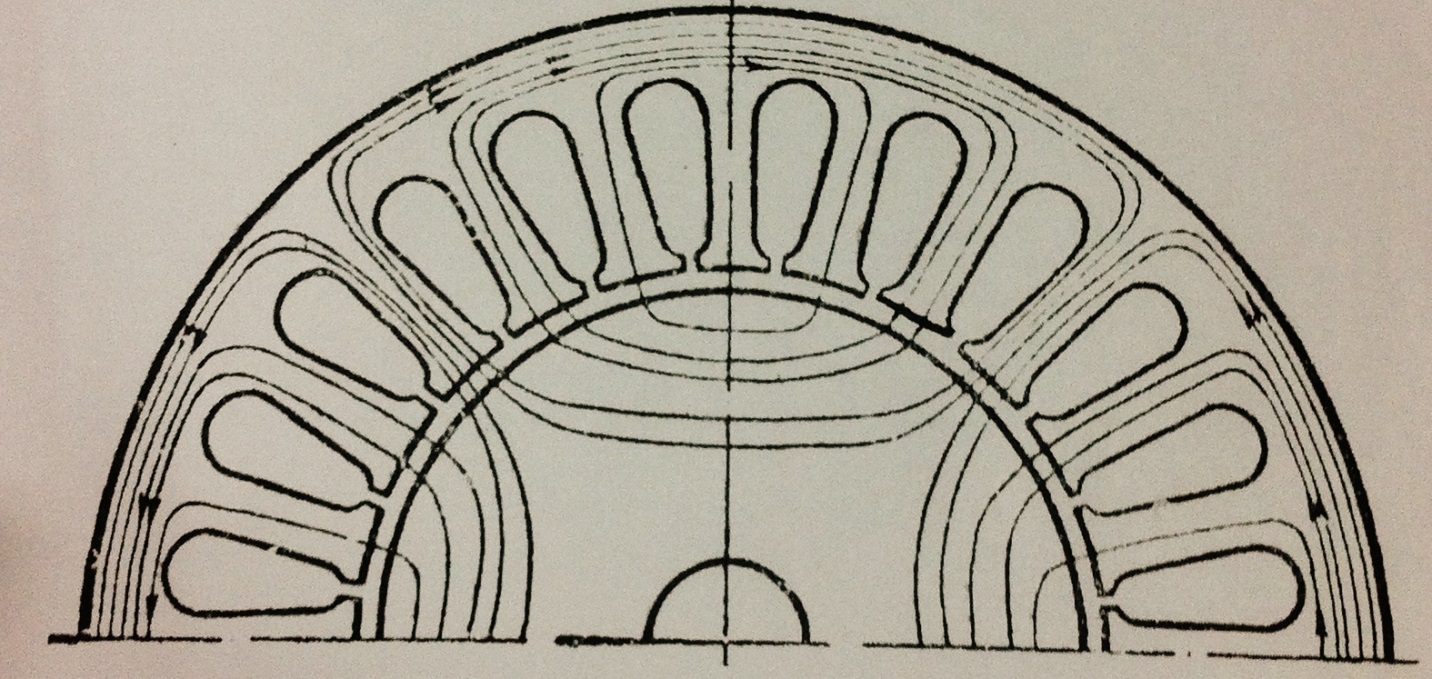

Рис 1. Магнитная цепь асинхронного двигателя.

9 Построение зависимости I_μ = f(U) при постоянном числе витков

Таблица 2

Построение зависимости I_μ = f(U)

Величины	Напряжение в о. е.
	0,7	0,85	1	1,25	1,3
	266	323	380	437	494
, Вб	0,0266	0,0323	0,038	0,0437	0,0494
, Тл	0,525	0,6375	0,75	0,8625	0,975
, А	1128,96	1381,93	1612,8	1854,72	2096,64
, Тл	1,32	1,605	1,889	2,17	2,45
, А	14,21	18,3	25,2	35,53	54,9
, Тл	1,1	1,347	1,585	1,82	2,06
, А	14,72	19,87	25,5	34,4	50,37
, Тл	1,1	1,35	1,59	1,83	2,067
, А	110,25	133,87	157,5	181,125	204,75
, Тл	1,365	1,575	1,95	2,24	2,535
, А	66,22	80,41	94,6	108,79	122,98
, А	1340,92	1618,26	1915,6	2202,94	2490,28
, А	11,368	13,8	16,24	18,67	21,112

10 Построение зависимости I_μ = f( ) при номинальном напряжении

Таблица 3

Построение зависимости I_μ = f( )

Величины	Витки в о. е.
	0,825	0,85	1	1,15	1,3
	39,6	40,8	48	55,2	62,4
, Вб	0,046	0,044	0,038	0,0325	0,023
, Тл	0,9	0,8775	0,75	0,64125	0,5775
, А	1951,5	1886,9	1612,8	1378,94	1241,85
, Тл	2,285	2,21	1,889	1,615	1,45
, А	30,49	29,484	25,2	21,546	19,404
, Тл	1,92	1,85	1,585	1,36	1,22
, А	30,86	29,835	25,5	21,8	19,6
, Тл	1,92	1,86	1,59	1,36	1,22
, А	190,6	184,27	157,5	134,66	121,275
, Тл	2,36	2,28	1,95	1,67	1,5
, А	114,5	110,7	94,6	80,883	72,842
, А	2317,88	2241,25	1915,6	1637,84	1475,012
, А	19,65	19	16,24	13,88	12,5

Заключение

В данной курсовой работе был выполнен расчет электродвигателя по известным размерам сердечника при отсутствии его паспорта и обмотки. Произведена обработка данных обмера сердечника, определено оптимальное значение магнитной индукции, определены значения магнитной индукции в различных элементах электродвигателя, рассчитаны обмоточные данные, определена номинальная мощность электродвигателя, выбран тип обмотки и построена ее развернутая схема и обмоточная таблица, определенны размеры и масса обмотки, произведен расчет магнитной цепи, построены графики зависимостей тока намагничивания от числа витков и от напряжения.
