32. Конструктивные особенности сборных стен в грунте.

Стены из сборного железобетона следует проектировать заанкеренными. Конструкции консольных стен не рекомендуются.

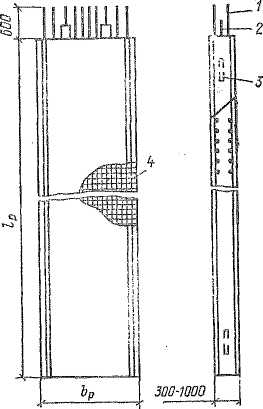

Рис. 16.3. Плоская стеновая панель 1 — выпуски арматуры; 2 — монтажные петли; 3 — закладные детали; 4 — рабочая арматура; l p — дли­на панели; bp — ширина панели

Применение сборного железобетона при строительстве способом «стена в грунте» име­ет следующие преимущества:

высокое качество и малая водопроницае­мость бетона сборных панелей;

возможность в заводских условиях прида­вать необходимую отделку поверхности пане­лей;

простота размещения закладных деталей для соединения стен с внутренними конструк­циями подземного помещения;

возможность уменьшения толщины стен до 15—30 см при глубине их до 10—12 м.

Размеры сборных элементов назначаются в зависимости от глубины стен; . результатов расчета на нагрузки, возникающие при изго­товлении, транспортировании, монтаже, строи­тельстве и эксплуатации; вида применяемого оборудования для разработки траншей; грузо­подъемности монтажных кранов и транспорт­ных средств; максимально допустимых разме­ров из условий технологии изготовления.

Сборные стены проектируются из плоских (рис. 16.3), многопустотных (рис. 16.4) и ре­бристых (рис, 16.5) панелей.

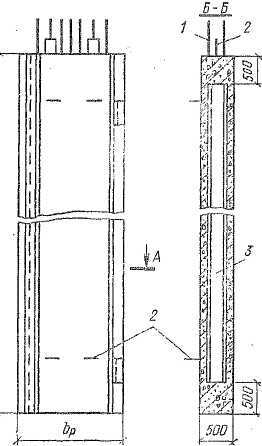

Рис. 16,4. Многопустотная стеновая панель

- выпуски арматуры; 2 — монтажные петли; 3 *

пустоты-

Для панелей принимаются максимально возможные размеры по ширине с целью сокра­щения числа швов. Ширина панелей назнача­ется 100—350 см, толщина 15—60 см (на 6— 10 см меньше ширины траншеи).

Высота отдельных панелей, из которых составляется стена, определяется проектной глубиной стены, возможностью транспортиро­вания и монтажа панелей. Как правило, она составляет 12—14 м.

Конструкции стыков между сборными эле­ментами могут быть рабочими и нерабочими. В рабочих стыках рабочая арматура стыкуе­мых панелей соединяется равнопрочно, для чего стык выполняется открытым, клинообраз­ным (рис. 16.6). Рабочая арматура наружной и внутренней сетки соединяется с полосовой накладкой, выполненной в виде закладной ча­сти панели, а закладные части двух смежных панелей стыкуются между собой накладками. Рабочие стыки заделываются изнутри соору­жения по мере разработки грунта насухо.

34. Приведите схему расчета несущих стен в грунте.

2 основные схемы:

1. Глубина погружения подпорной стены определяется только условием обеспечения статического равновесия (схема Якоби);

2) Погружается на глубину обеспечения защемления подпорной стены

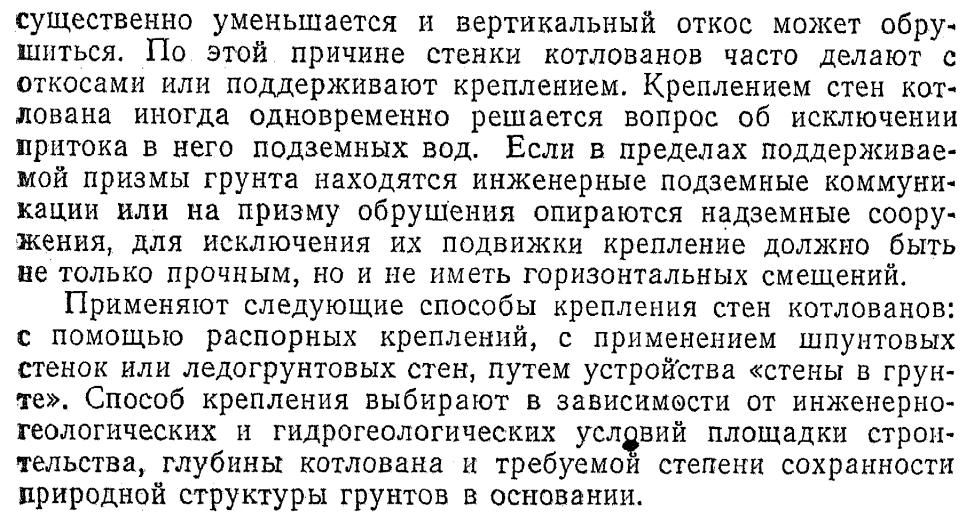

35. Объясните конструкцию ограждений глубоких котлованов.

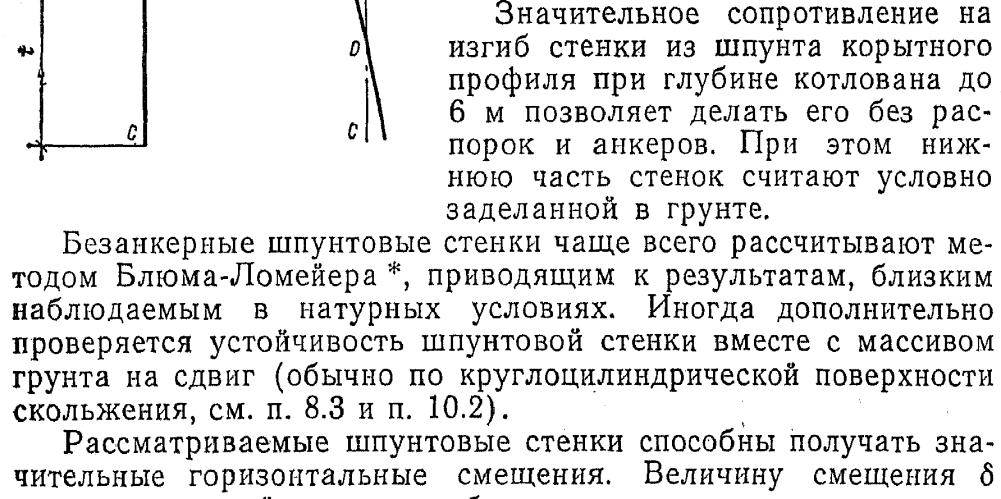

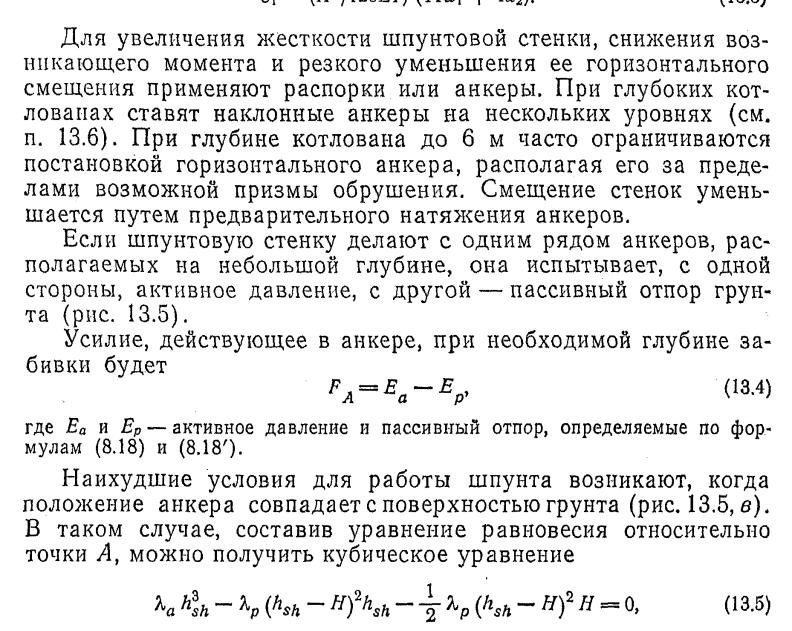

38. Объясните схему расчета шпунтовых стен в грунте.

39. Объясните конструктивные решения стен в грунте.

Сооружения возводимые способом стена в грунте могут иметь любую форму: прямолинейные, круглого очертания, параллельные.

При устройстве круглых стен в грунте используют форшахты, которые предназначены для укрепления устья разрабатываемой траншеи.

Изготовляют из сборного или монолитного бетона с толщиной стенок 150-300мм. Часто для удержания стенок шахты используют бетонитовый раствор.

Заполнение траншей выполняется захватками по 2-3 м.
