2. Укажите материалы, которые используются для устройства подпорных стен.

В зависимости от принятого конструктивного решения подпорные стены могут возводиться из железобетона, бетона, бутобетона и каменной кладки.

Выбор конструктивного материала обусловливается технико-экономическими соображениями, требованиями долговечности, условиями производства работ, наличием местных строительных материалов и средств механизации.

Для бетонных и железобетонных конструкций рекомендуется применять бетоны по прочности на сжатие не ниже класса В 15.

Для конструкций, подвергающихся попеременному замораживанию и оттаиванию, в проекте должна быть оговорена марка бетона по морозостойкости и водонепроницаемости. Проектная марка бетона устанавливается в зависимости от температурного режима, возникающего при эксплуатации сооружения, и значений расчетных зимних температур наружного воздуха в районе строительства.

3. Приведите типы подпорных стен.

По конструктивному решению подпорные стены подразделяются на массивные и тонкостенные.

В массивных подпорных стенах их устойчивость на сдвиг и опрокидывание при воздействии горизонтального давления грунта обеспечивается в основном собственным весом стены.

В тонкостенных подпорных стенах их устойчивость обеспечивается собственным весом стены и весом грунта, вовлекаемого конструкцией стены в работу.

Как правило, массивные подпорные стены более материалоемкие и более трудоемкие при возведении, чем тонкостенные, и могут применяться при соответствующем, технико-экономическом обосновании (например, при возведении их из местных материалов, отсутствии сборного железобетона и т. д.).

Массивные подпорные стены отличаются друг от друга формой поперечного профиля и материалом (бетон, бутобетон и т. д.) (рис. 1).

Рис. 1. Массивные подпорные стены

а - в - монолитные; г - е - блочные

Рис. 2. Тонкостенные подпорные стены

а - уголковые консольные; б - уголковые анкерные;

В промышленном и гражданском строительстве, как правило, находят применение тонкостенные подпорные стены уголкового типа, приведенные на рис. 2.

7. Объясните понятие "коэффициент горизонтальной составляющей активного давления грунта".

λx - коэффициент горизонтальной составляющей активного давления, определяемый в соответствии с указаниями п. П.5.3 по характеристикам грунта, расположенного в сечении, для которого определяется ордината активного давления.

8. Объясните понятие "активного давления грунта".

Активным называется минимальное из всех возможных для данной стены давление на нее грунта, проявляющееся в том случае, если стена имеет возможность переместиться в сторону от засыпки под действием давления грунта. Активное давление иногда называется распором

Давление грунта на стену:

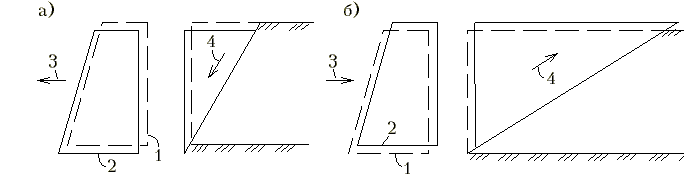

а - активное; б - пассивное:1 - положение до начала перемещения стены; 2 - положение после перемещения стены; 3 - напрваление перемещения стены; 4 - направление движения грунта в призме обрушения

9. Объясните понятие "пассивного давления грунта".

Пассивным называется максимальное из всех возможных для данной стены давление ее на грунт, проявляющееся в том случае, если стена имеет возможность перемещаться в сторону засыпки под действием внешних сил. Пассивное давление называется отпором. Рис в вопросе 8!!!!

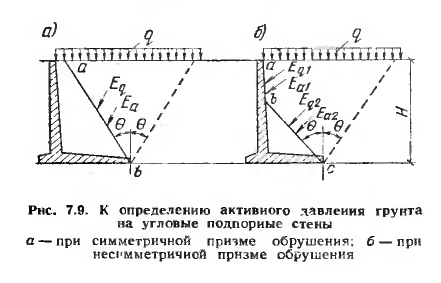

10. Объясните понятие "призма обрушения грунта", приведите схему призмы обрушения на примере уголковых подпорных стен.

Призма обрушения - неустойчивая часть массива уступа со стороны его откоса, заключенная между рабочим и устойчивым углами откоса уступа.

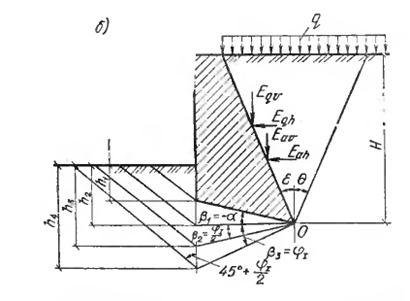

11. Объясните понятие "призма обрушения грунта", приведите схемы призмы обрушения на примере массивных подпорных стен.

12. Объясните, какие расчеты выполняются при проектировании подпорных стен и по каким группам предельного состояния.

Подпорные стены следует рассчитывать по двум группам предельных состояний:

первая группа (по несущей способности) предусматривает выполнение расчетов:

по устойчивости положения стены против сдвига и прочности грунтового основания;

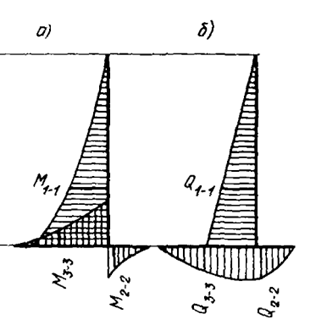

по прочности элементов конструкций и узлов соединений

вторая группа (по пригодности к эксплуатации) предусматривает проверку:

оснований на допускаемые деформации;

элементов конструкций на допустимые величины раскрытия трещин.

13. Объясните, в чем заключается расчет подпорных стен против плоского сдвига (на примере уголковых подпорных стен).

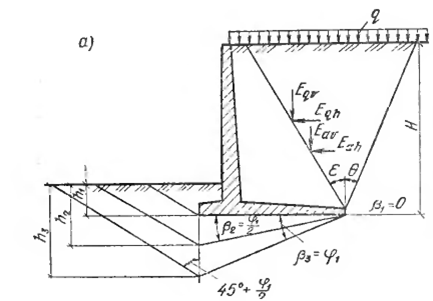

14. Объясните, в чем заключается расчет подпорных стен против глубинного сдвига (на примере уголковых подпорных стен).

15. Объясните, в чем заключается расчет подпорных стен против плоского сдвига (на примере массивных подпорных стен).

16. Объясните в чем заключается расчет подпорных стен против глубинного сдвига (на примере массивных подпорных стен).

18. Постройте эпюры составных активного давления при отсутствии равномерно распределенной нагрузки на призме обрушения (на примере уголковых подпорных стен).

22. Объясните, в чем заключается расчет оснований по деформациям под подошвой подпорных стен (на примере уголковых подпорных стен).

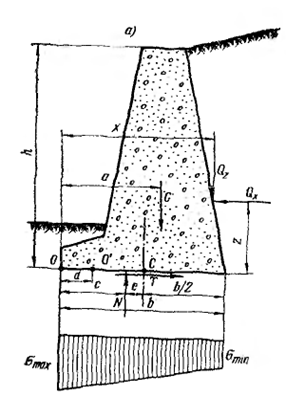

При отсутствии специальных технологических требований расчет деформации основания считается удовлетворительным, если среднее давление на грунт под подошвой фундамента от нормативной нагрузки не превышает расчетного сопротивления грунта основания R, а краевые - 1,2R: P ≤ R; Pmax ≤ 1,2R

При этом эпюру напряжений допускается принимать трапециевидной или треугольной. Площадь сжатой зоны при треугольной эпюре должна быть не менее 75 % общей площади фундамента подпорной стены.

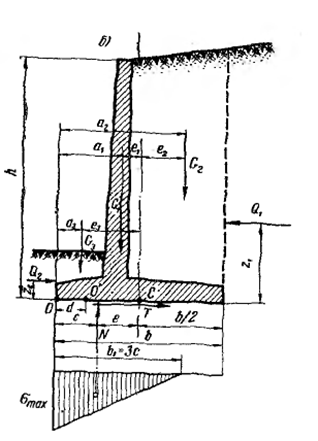

Краевые давления на грунт под подошвой стены рmin, рmax при эксцентриситете приложения равнодействующей всех вертикальных сил относительно центра тяжести подошвы е≤b/6 определяются по формуле Pmax,min= (N/B*1)(1±6e/B), а при е ≥ b/6 - по формуле рmax = 2N/3t, где t = 0,5b –е

где N - сумма проекций всех сил на вертикальную плоскость,; е – эксцентриситет приложения равнодействующей всех сил относительно оси, проходящей через центр тяжести подошвы стены; 3t - длина эпюры по подошве фундамента.

Расчетное сопротивление грунта основания R, кПа (тс/м2), определяется по формуле:

R = (gc1gc2/k) (MgbgII + Mqdg¢II + MccII).

где gc1 и gc2 - коэффициенты условий работы, принимаемые по табл; k - коэффициент, принимаемый: k = 1, если прочностные характеристики грунта j и с определены непосредственными испытаниями; Мg, Мq, Мс - коэффициенты, принимаемые по СНиПу зависит от угла внутреннего трения; b – ширина подошвы фундамента; d - глубина заложения подошвы фундамента от нижней планировочной отметки.
