6.4. Выбор измерительных трансформаторов тока и напряжения Выбор трансформаторов тока:

На стороне ВН принимаем трансформатор тока наружной установки.

Тип ТТ ТФЗМ 220Б-III.

Проверка трансформатора тока приведена в таблице 6.9.

Таблица 6.9. Проверка ТТ

Расчетные данные	Каталожные данные	Условие выбора
Uсети = 220 кВ Iпрод.расч.= 132,407 А	Uном = 220 кВ Iном = 300 А класс точности = 0.5	По условию длительного режима
кА	id = 31 кА	По динамической стойкости
Вк =5,458		По термической стойкости

В качестве расчетного принимаем ток однофазного короткого замыкания по табл. 3.1.

.

На вводе ВН силового трансформатора выбираем ТТ встроенный в силовой трансформатор.

Тип ТТ ТВТ220-I-600/5.

Таблица 6.10. Проверка ТТ на вводе силового трансформатора

Расчетные данные	Каталожные данные	Условие выбора
Uсети = 220 кВ Iпрод.расч.= 132,407 А	Uном = 220 кВ Iном = 300 А класс точности = 0,5	По условию длительного режима
Вк =5,458	Вк = 252*3 = 1875	По термической стойкости

На выводе силового трансформатора НН выбираем ТТ типа ТШЛК-10 У3.

Таблица 6.11. Проверка ТТ на выводе силового трансформатора

Расчетные данные	Каталожные данные	Условие выбора
Uсети = 10 кВ Iпрод.расч.= 1385 А	Uном = 10 кВ Iном = 2000 А класс точности = 0.5 (при нагрузке 0,8 Ом)	По условию длительного режима
Z2расч = 0,573 Ом	Z2ном = 0,8 Ом	По нагрузочной способности
Вк =9,25	Вк = 352*3 = 3675	По термической стойкости

В качестве расчетного принимаем ток трехфазного короткого замыкания по табл. 3.1.

.

Проверка по нагрузочной способности.

Определение сопротивлений приборов:

Z_амп.=S_{потр. обм} / I²=0.5/5²=0.02 Ом;

Z_сч.= S_{потр. обм} / I²=2.5/5²=0.1 Ом;

Z_ваттм= S_{потр. обм} / I²=1.5/5²=0.06 Ом;

Z_{варметр}= S_{потр. обм} / I²=1.5/5²=0.06 Ом;

где S_{потр.обм} - мощность, потребляемая токовой обмоткой данного прибора, I -ток во вторичной обмотке ТТ.

Таблица 6.12. Сопротивления приборов на каждой фазе

Прибор	Тип	Нагрузка, создаваемая прибором, Ом
		Фаза А	Фаза В	Фаза С
Амперметр	Э-365	-	0.02	-
Ваттметр	Д-365	0,06	-	0,06
Варметр	Д-365	0,06	0,06	0,06
Счетчик активной и реактивной энергии	CE302	0,1	0,1	0,1

Самыми загруженными являются фазы А и С, поэтому расчет ведем по любой из них.

Производим расчет сопротивления нагрузки фазы А в соответствии со схемой а) рис. 17.

Z_2расч = Z_приб + r_пров+ r_конт = Z_сч.+ Z_амп + Z_ватт + Z_вар + r_пров+ r_конт = 0,1 + 0,02 + 0,06 + 0,06 + r_пров +0,1 =0,34 + r_пров;

где r_конт = 0,1 Ом - переходное сопротивление контактов;

r_пров - сопротивление соединительных проводов;

Z_приб - суммарное сопротивление токовых катушек измерительных приборов.

Z_2ном - номинальное вторичная нагрузка ТТ.

Находим допустимое сопротивление провода:

r_{пров. доп} = Z_2ном - Z_приб - r_конт =0,8 - 0,34= 0,46 Ом.

Находим требуемое сечение для заданного сопротивления:

,

где  -удельное сопротивление материала соединительных проводов (алюминий =0,028 );

l - длина контрольного кабеля (принимаем равной 50м);

r_{пров. доп.} - допустимое сопротивление провода.

В результате расчета получаем:

q = 0,028 50 / 0,46 = 3,043 мм².

Из условий механической прочности принимаем сечение контрольного кабеля 6 мм².

q = 6 мм² , следовательно r_пров.= 0,028 50 /6 = 0,233 Ом.

Z_2расч= 0,34 + 0,233 = 0,573 < 0,8 - ТТ проходит по нагрузочной способности.

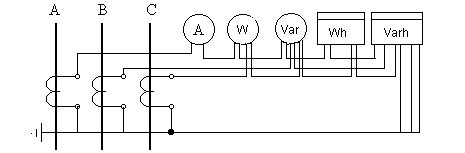

а) Включение приборов в полную звезду

б) Включение приборов в неполную звезду

Рис.17. Схемы соединения трансформаторов тока и измерительных приборов

На секционном выключателе ставим ТТ типа ТШЛП-10.

Таблица 6.13. Проверка ТТ на секционном выключателе

Расчетные данные	Каталожные данные	Условие выбора
Uсети = 10 кВ Iпрод.расч.= 831 А	Uном = 10 кВ Iном = 1000 А класс точности = 0.5	По условию длительного режима
iу = 23,991 кА	id = 74,5 кА	По динамической стойкости
Вк=9,25	Вк = 31,52·3 = 2976,75	По термической стойкости

На отходящих кабельных линиях ставим ТТ типа ТПЛК-10.

Таблица 6.13. Проверка ТТ на отходящих кабельных линиях

Расчетные данные	Каталожные данные	Условие выбора
Uсети = 10 кВ Iпрод.расч.= 357,6 А	Uном = 10 кВ Iном = 600 А класс точности = 0.5	По условию длительного режима
iу = 23,991 кА	id = 74,5 кА	По динамической стойкости
Z2расч = 0,196 Ом	Z2ном = 0,4 Ом	По нагрузочной способности
Вк=9,25	Вк = 28,32·3 = 2402,67	По термической стойкости

Таблица 6.14. Сопротивления приборов

Прибор	Тип	Нагрузка создаваемая прибором, Ом
		Фаза А	Фаза В	Фаза С	0
Амперметр	Э-365	0,02	-	-	-
Счетчик активной и реактивной энергии	СЕ302	0,1	-	0,1	0,1

Самой нагруженной фазой является фаза А, производим расчет сопротивления нагрузки для фазы А в соответствии со схемой б) рис. 17.

где r_конт=0,05 Ом - переходное сопротивление контактов.

Находим требуемое сечение для заданного сопротивления:

,

где  -удельное сопротивление материала соединительных проводов (алюминий =0,028 );

l - длина контрольного кабеля (принимаем равной 5м);

- допустимое сопротивление провода.

В результате получаем :

Из условий механической прочности принимаем сечение контрольного кабеля 10 мм².

Условие выполняется.
