4. Выбор измерительных трансформаторов тока и напряжения.

6.4.1 Выбор трансформаторов тока на стороне вн

На стороне ВН тип трансформаторов тока определяется типом выключателя. ТТ также имеются на вводах силового трансформатора. Выбор трансформатора тока на стороне ВН ограничивается лишь его выбором без полной проверки.

На стороне НН при выборе типов ТТ надо ориентироваться на те ТТ, которые имеются в ячейках комплектного распределительного устройства (КРУ).Полный выбор производится для ТТ в цепи силового трансформатора и в цепи линий 6 кВ.

1. Выбор ТТ в цепях отходящих линий 110 кВ.

По [1, табл. 5.9] принимаем трансформатор тока наружной установки. Тип ТТ ТФЗМ 110Б-I

Таблица 6.7.

Выбор и проверка ТТ в цепях отходящих линий 110 кВ

Расчетные данные	Каталожные данные	Условие выбора
Uсети=110 кВ Iпрод.расч.=404,85 А	Uном=110 кВ Iном=600 А класс точности=0.5	По условию длительного режима
iу=15,136 кА	Iдин=63 кА	По динамической стойкости
Вк = 107,8	Вк =132·3=432	По термической стойкости

2. Выбор тт на трансформаторе со стороны 110 кВ.

По[1, табл.5.9] выбираем трансформатор тока встроенный во ввод силового трансформатора типа ТВТ – 110 – 1 – 600/5

Таблица 6.8.

Выбор и проверка ТТ на трансформаторе со стороны 110 кВ

Расчетные данные	Каталожные данные	Условие выбора
Uсети=110 кВ Iпрод.расч.=404,85 А	Uном=110 кВ Iном=600 А класс точности=0.5	По условию длительного режима
Вк=107,8	Вк=252·3=1875	По термической стойкости

6.4.2 Выбор трансформаторов тока на стороне нн

На стороне НН на выводе силовых трансформаторов по [1, табл. 5.9] ставим ТТ ТШЛК-10. Трансформаторы тока ставим в каждой фазе.

Таблица 6.9.

Выбор и проверка трансформаторов тока на стороне НН

Расчетные данные	Каталожные данные	Условие выбора
Uсети=6,3 кВ Iпрод.расч.=1847,5 А	Uном=10 кВ Iном=3000 А Класс точности=1	По условию длительного режима
Z2расч=0,77	Z2ном=1,2	По нагрузочной способности
Вк = 1113,96	Вк=702·3=14700	По термической стойкости

Проверка по нагрузочной способности:

Определение сопротивлений приборов:

Z_амп.=S_{потр. обм} / I²=0,1/5²=0,004 Ом;

Z_ватт.=S_{потр. обм} / I²=1,5/5²=0,06 Ом;

Z_вар.= S_{потр. обм} / I² = 1,5/5² = 0,06 Ом;

Z_сч.акт.= S_{потр. обм} / I²=1/5²=0,04 Ом;

Z_{сч.реакт.}= S_{потр. обм} / I²=1/5²=0,04 Ом,

где S_{потр. обм} - мощность, потребляемая токовой обмоткой данного прибора;

I - ток во вторичной обмотке трансформатора тока

Рис.14:Включение приборов в полную звезду

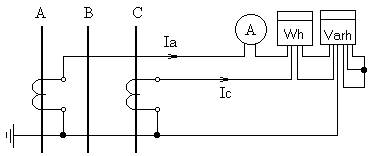

Рис.15: Включение приборов в неполную звезду

Таблица 6.10.:

Прибор	Тип	Нагрузка создаваемая прибором, Ом
		Фаза А	Фаза В	Фаза С
Амперметр	Э-377	-	0,004	-
Ваттметр	Д-365	0,06	-	0,06
Варметр	Д-365	0,06	0,06	0,06
Счетчик активной энергии	ПСЧ - 41	0,04		0,04
Счетчик реактивной энергии	ПСЧ – 4Р2	0,04		0,04

Самой нагруженной фазой является фаза А, либо фаза С.

Производим расчет сопротивления нагрузки для фазы А:

Z_2расч=Z_приб+r_пров+r_конт= Z_сч.акт.+Z_{сч.реакт.}+Z_вар.+r_пров+r_конт +Z_ват=

=0,04+0,04+0,06+0,06+ r_пров+0,1=0,3+r_пров

Находим допустимое сопротивление провода:

r_{пров. доп.}=Z_{2 ном} – Z_приб – r_конт= 0,8-0,3=0,5 Ом

Находим требуемое сечение для заданного сопротивления:

, где

 - удельное сопротивление;

l - длина контрольного кабеля (принимаем равной 50м по [2, стр.44]);

r_конт – сопротивление контактов, принимается по [2, стр.43];

– при числе приборов более трех

r_{пров. доп.} - допустимое сопротивление провода.

В результате расчета получаем:

q = мм²

принимаем по [1, табл.7.10] контрольный кабель тпа АКВРГ.

Сечение контрольного кабеля 4 мм²

q = 4 мм²  r_пров.= Ом

Z_2расч= 0,3 + 0,35 = 0,65 < 0,8 следовательно ТТ проходит по нагрузочной способности.
