Измерение вертикальных углов
Перед началом измерений определяется и при необходимости исправляется место нуля МО вертикального круга. Место нуля - это отсчет по вертикальному кругу при горизонтальном положении визирной оси трубы и приведенном в нуль - пункт пузырьке уровня алидады вертикального круга (у теодолитов с компенсатором при вертикальном круге это условие выполняется автоматически).
Для определения места нуля на местности выбирают удаленную точку, расположенную на одном уровне с трубой теодолита. Наводят крест сетки нитей на эту точку, закрепляют трубу и, приведя пузырек уровня при алидаде вертикального круга в нуль-пункт, делают отсчет при круге лево - КЛ, а затем, переведя трубу через зенит, повторяют указанные действия при круге право КП. Место нуля вычисляют по формуле:
МО = (КП + КЛ) / 2
Для теодолитов с различной оцифровкой вертикального круга эта формула может иметь другой вид, указываемый в паспорте прибора. Для контроля определения места нуля повторяют для другой точки при КП и КЛ и находят среднее значение места нуля МОср.
Далее, устанавливают по вертикальному кругу угол наклона, исправленный за МО (зрительная труба направлена на точку, на которую измерялся этот вертикальный угол). У теодолитов с уровнем при вертикальном круге угол наклона, исправленный за МО, устанавливают путем вращения наводящего винта лимба вертикального круга (уровень смещается из нуль - пункта). У теодолитов с уровнем при алидаде горизонтального круга вращением наводящего винта зрительной трубы (крест сетки нитей смещается с наблюдаемого предмета).
Исправление МО у разных теодолитов также производится различно: у теодолитов с уровнем при алидаде вертикального круга - исправительными винтами уровня (возвращением пузырька в нуль - пункт), а у теодолитов с компенсаторами - перемещением специальной юстировочной призмы. У теодолитов, имеющих уровень только при алидаде горизонтального круга, место нуля исправляется возвращением сетки нитей на наблюдаемый предмет.
Последовательность действий при измерении вертикального угла теодолитом следующая:
1. Приводят теодолит в рабочее положение. Открепляют зажимные винты алидады горизонтального круга и трубы и визируют на точку, угол наклона на которую определяют. Закрепляют зажимные винты.
2. Вращением подъемного винта приводят пузырек уровня на алидаде в нуль-пункт. У теодолитов с уровнем при вертикальном круге его пузырек приводят в нуль пункт.
3. С помощью наводящих винтов осуществляют точное визирование на точку.
4. Убедившись в неизменном положении пузырька уровня, делают отсчет при КЛ и записывают его в журнал.
Эти действия составляют первый полуприем. При КП в той же последовательности выполняют второй полуприем.
Вычисляют значения МО по формуле.
Если значение МО известно и оно постоянно, то для получения значения угла наклона ν достаточно произвести измерение угла при одном круге.
3. Нивелирование
3.2. Виды нивелирования
Последовательное определение высот точек местности или превышений между ними называется нивелированием, а совокупность совершаемых при этом действий - проложением нивелирного хода. В практике инженерно-геодезического обеспечения применяются следующие способы нивелирования.
- нивелирование горизонтальным лучом (геометрическое нивелирование);
- нивелирование наклонным лучом, или тригонометрическое нивелирование.

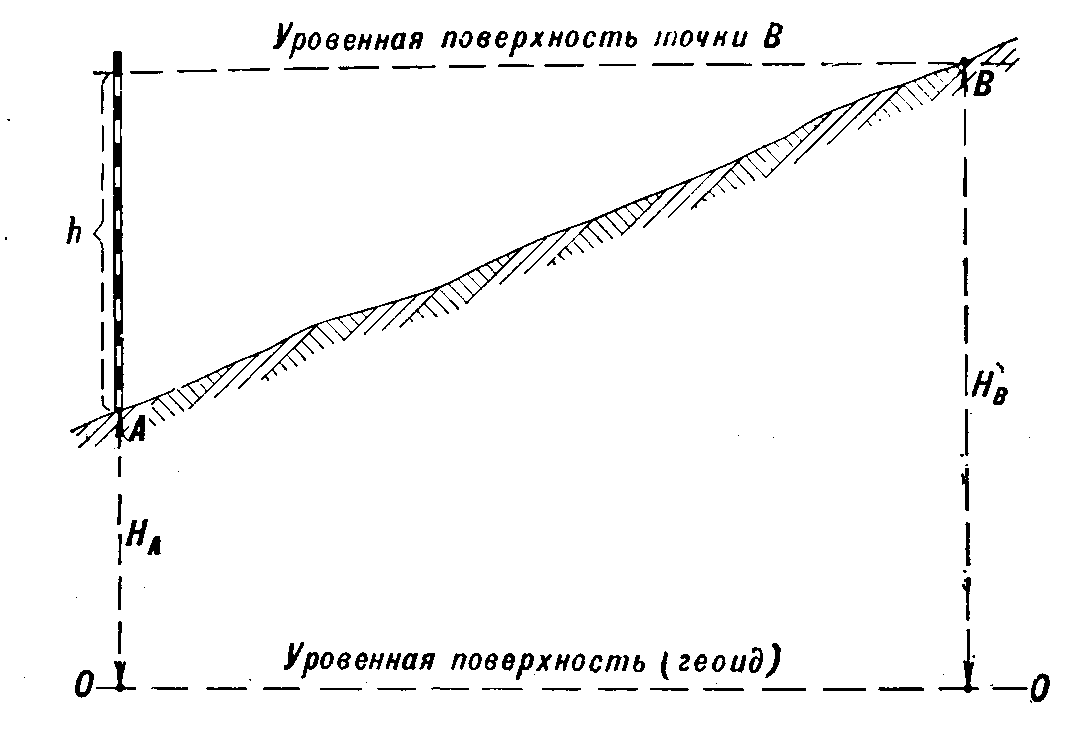

Принцип геометрического нивелирования заключается в следующем. Пусть на местности имеются две точки А и В (рис. 10), превышение между которыми надо измерить. Через точку В мысленно проведем уровенную поверхность (параллельно поверхности геоида) до пересечения с отвесной линией, проведенной через точку А. Расстояние от этой поверхности до точки А по отвесной линии и есть искомое превышение h. Действительно, абсолютные отметки (высоты) точек А и В соответственно равны НА и НВ, а их разность равна превышению между А и В:
h = HA - HB
Рис. 10. Геометрическое нивелирование
Расстояние от уровенной поверхности до искомой точки измеряют с помощью рейки – деревянного или металлического бруска, на котором имеется шкала с делениями (например, сантиметровыми). Положение уровенной поверхности фиксируется с помощью специального прибора - нивелира. Нивелир имеет две взаимосвязанные главные части: уровень, с помощью которого определяется положение уровенной поверхности, и зрительную трубу, позволяющую брать отсчет (т. е. фиксировать место пересечения визирной оси со шкалой рейки) по рейке на расстоянии. Уровень и труба конструктивно связаны таким образом, что визирная ось трубы параллельна оси уровня (цилиндрического). Приводя уровень в нуль-пункт, тем самым устанавливают визирную ось трубы в горизонтальное положение, т. е. параллельно уровенной поверхности.
Тригонометрическое нивелирование осуществляется наклонным лучом. При тригонометрическом нивелировании непосредственно измеряются угол наклона визирного луча и расстояние от инструмента до искомой точки.
Принцип тригонометрического нивелирования заключается в следующем. В точке А (рис. 11) установлен прибор, позволяющий измерять углы наклона визирной оси и расстояния, например теодолит с вертикальным кругом и дальномером. В точке В устанавливают рейку или вешку, высота которой l известна. Приведя инструмент в рабочее положение, визируют на какую - либо точку рейки или вешки. Измеряют угол наклона визирной оси, т. е. берут отсчет α по вертикальному кругу.
Рис. 11. Тригонометрическое нивелирование
Измеряют наклонное расстояние D от инструмента до рейки (вешки). С помощью рулетки измеряют высоту инструмента i. Непосредственно измеренные величины ℓ, α, i, D связаны следующим соотношением:
h = D sin α + i – ℓ + f
f – поправка за кривизну Земли и атмосферную рефракцию, равная f = D2 /R (R – радиус Земли равный 6371 м).
Когда позволяет местность, высоту визирования делают равной высоте инструмента i = ℓ, что приводит к упрощению формулы для вычисления
h = D sin α.
На практике часто применяют упрощенную формулу, т. е. без учета влияния кривизны Земли и рефракции. Это оправдано тем, что длина визирных лучей, как правило, не превосходит 150 - 200 м и нивелирование обычно ведется из середины или в прямом и обратном направлениях. Точность определения превышений в ходах, когда расстояние измеряют с помощью нитяного дальномера, невелика - порядка 40 см на 100м.
В практике тригонометрического нивелирования широко применяются оптические и электронные дальномеры, теодолиты с компенсаторами при вертикальном круге. Их использование позволяет приблизить точность тригонометрического нивелирования к геометрическому.
