4. Ось вращения трубы должна быть перпендикулярна оси вращения инструмента (hh1 ┴ I i1)

Эта поверка выполняется для определения исправности теодолита и возможности работы с ним на различных зенитных расстояниях при одном круге (КЛ или КП). Например, при передаче осей по вертикали в строительстве.

Поверку выполняют в такой последовательности. Устанавливают теодолит в 10 - 20 м от высокого здания (рис.7) и приводят его в рабочее положение. Замечают на стене точку М (при угле наклона визирной оси приблизительно 45⁰)

При КП наводят визирную ось на эту точку и, закрепив алидаду горизонтального круга, вращают трубу, устанавливая ее на глаз в горизонтальное положение. Отмечают на стене точку т, находящуюся на перекрестии сетки нитей, т. е. проектируют точку М на горизонт инструмента. При КЛ вновь выполняют проектирование точки М. Если и в этом случае проекцией точки М будет точка m, то условие выполнено; отрезок Мm представляет собой след отвесной коллимационной плоскости ZМm. Если поверяемое условие не выполнено, то проекции точки М не совпадут и будут получены две точки m₁ и m₂. Отрезки Мm₁ и Мm₂ представляют собой следы наклонной коллимационной плоскости при двух положениях инструмента (КП и КЛ).

Теодолиты, как правило, не имеют исправительных винтов для юстировки оси вращения трубы, так как заводы-изготовители гарантируют выполнение условия перпендикулярности осей вращения трубы и инструмента. Если же в результате поверки выяснилось, что условие не выполнено, то юстировку осуществляют в мастерской по ремонту геодезических инструментов. При невозможности сдать прибор в ремонт работать с ним можно только при двух кругах.

Поверки 1 и 3 рекомендуется производить по мере необходимости (например, уровень приведенного в рабочее положение теодолита «уходит» из нуль-пункта, или коллимационная погрешность превышает допустимое значение), 2 и 4 - перед началом полевого сезона, после переезда на новое место работы и во время работ, если произошли механические воздействия на прибор.

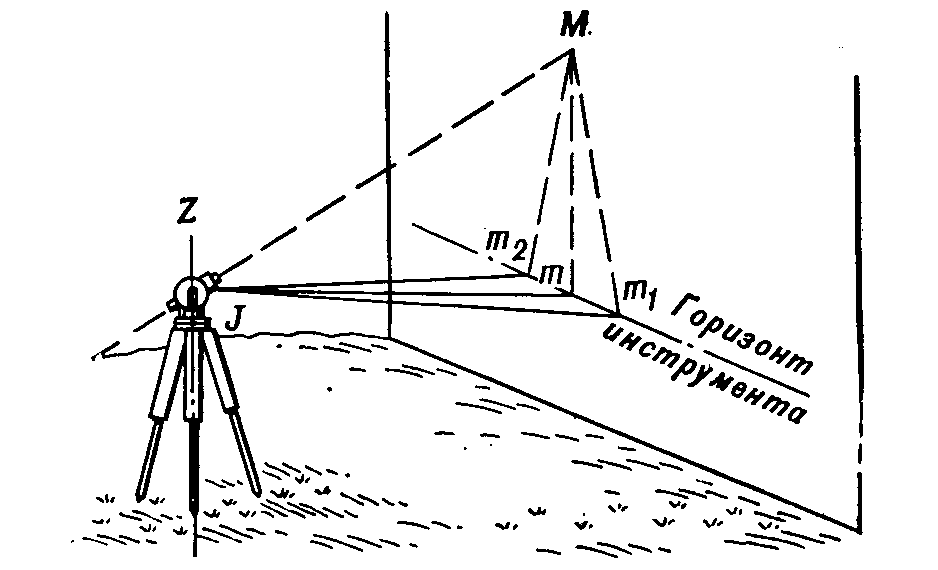

Рис. 7. Поверка перпендикулярности оси вращения трубы к оси вращения теодолита

2.3. Измерение горизонтальных углов

На точках А и С, (рис. 8) фиксирующих направления, между которыми измеряется угол, устанавливают визирные цели: марки, вехи, шпильки и т.п.

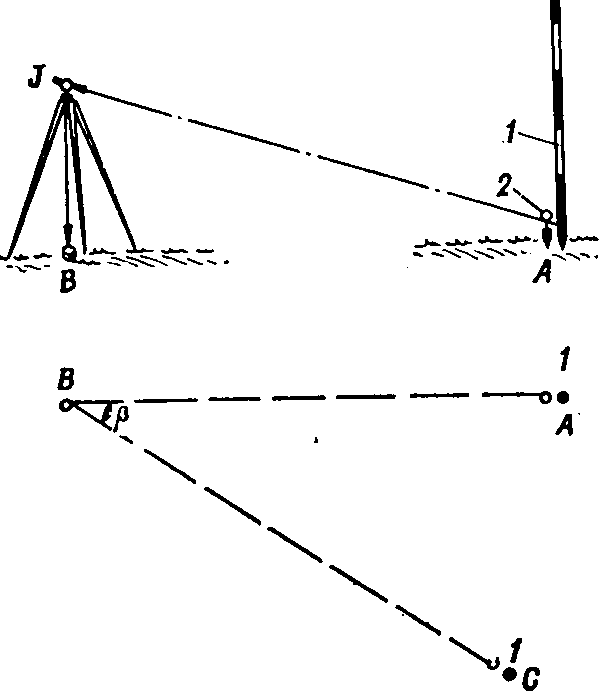

Рис. 8. Измерение горизонтального угла

На точке В – вершине измеряемого угла - сначала переводят штатив из транспортного положения в рабочее:

- ослабив закрепительные винты, выдвигают ножки штатива на длину, меньшую максимальной на 5 – 10 см., которые понадобятся при центрировании теодолита, фиксируют их вращением закрепительных винтов;

- к крючку станового винта подвешивают нитяной отвес;

- штатив устанавливают над вершиной измеряемого угла так, чтобы:

• верхняя плоскость головки штатива была приблизительно горизонтальна;

• становой винт располагался в центре круглого отверстия головки штатива;

• острие отвеса было направлено на вершину измеряемого угла;

- металлические наконечники (башмаки) ножек вдавливают в грунт, обеспечивая устойчивость штатива.

Переводят теодолит из транспортного положения в рабочее – аккуратно извлекают его из упаковочного ящика, футляра и т.п. Взяв теодолит (левой рукой, если наблюдатель «правша» - в противном случае придется менять руки при закреплении теодолита на штативе) за одну из стоек, прикрепляют его с помощью станового винта к головке штатива. Не следует сильно затягивать становой винт – это приведет к ухудшению работы подъемных винтов и уменьшению устойчивости теодолита в процессе измерений.

Перед началом измерений необходимо установить теодолит над точкой местности - вершиной измеряемого угла, (закрепленного, например, колышком с вбитым в него гвоздем, шляпка которого является точкой - вершиной угла) - и привести его в рабочее положение. Первой выполняют операцию установки теодолита над точкой - центрирование. Центрируют теодолит с помощью нитяного или оптического отвеса. При центрировании с помощью нитяного отвеса штатив с прикрепленным к нему теодолитом устанавливают так, чтобы отвес находился примерно над вершиной измеряемого угла - точкой В (рис. 8).

Предварительное центрирование теодолита с помощью нитяного отвеса осуществляется изменением длины ножек штатива и последовательным утапливанием их в грунт. Далее, нивелируют теодолит. Окончательное центрирование производят ослабив становой винт, передвигая теодолит на головке штатива и добиваясь того, чтобы отвес установился над вершиной В. Закрепляют становой винт. Подъемными винтами нивелируют теодолит. Если вследствие этого нарушится центрировка теодолита, то вновь перемещают теодолит на головке штатива и нивелируют. Таким образом, после нескольких приближений теодолит оказывается установленным над точкой местности (вершина угла).

При центрировании с помощью оптического отвеса штатив с прикрепленным к нему теодолитом устанавливают так, чтобы крест сетки нитей оптического отвеса был вблизи вершины измеряемого угла В. С помощью подъемных винтов подставки совмещают крест сетки нитей отвеса с точкой В. Далее, последовательно утапливают ножки штатива в грунт и изменяют их длину, добиваясь, чтобы пузырек круглого уровня при алидаде горизонтального круга установился в нуль-пункте. Если крест сетки нитей сместился с точки В, то, действуя подъемными винтами, путем последовательных приближений добиваются совмещения креста сетки нитей оптического отвеса с точкой В. Оптический отвес позволяет совместить ось вращения теодолита с отвесной линией, проходящей через вершину угла, со средней квадратической погрешностью ± 2 мм, а нитяной отвес - ± 1,0 см.

Завершается центрирование нивелированием (горизонтированием) теодолита.

Сетку нитей трубы устанавливают в соответствии со зрением наблюдателя. Для этого трубу наводят на светлый фон (небо, белую стену) и, вращая окулярное кольцо, добиваются в поле зрения зрительной трубы четкого изображения сетки нитей. Кроме сетки нитей индивидуальной настройки требует шкаловой микроскоп, вращением окулярного кольца которого добиваются четкого изображения шкал.

Глядя поверх трубы, совмещают крест или целик визира с визирной целью, например, вехой, установленной на точке А (визирная цель должна появиться в поле зрения трубы). После появления в поле зрения трубы визирной цели фиксируют направление, зажимая закрепительные винты алидады и зрительной трубы. Вращением фокусирующего винта добиваются четкого изображения визирной цели (эта операция называется фокусированием). Наводящими винтами алидады и зрительной трубы совмещают (точно) центр сетки с изображением визирной цели. Эта операция называется визированием.

В практике инженерно-геодезических работ применяются два способа измерения горизонтальных углов: способ приемов и способ круговых приемов.
