Техническая характеристика:
Средняя квадратическая погрешность измерения одним приемом горизонтального угла - 15", вертикального угла - 15";
Увеличение зрительной трубы – 20 крат;
Наименьшее расстояние визирования – 1,2 м;
Масса теодолита с подставкой – 2,4 кг
2.2. Поверки и юстировки теодолита
Процесс сравнения конструктивного исполнения прибора с определенными геометрическими требованиями называется поверкой.
Операция приведения частей инструмента в соответствие с геометрическими требованиями называется юстировкой. В настоящее время поверки геодезических приборов необходимо производить в организациях, имеющих лицензию на этот вид деятельности и выдающие свидетельства о поверке. Технологические поверки выполняются геодезистом с целью определения состояния прибора.
Поверки и юстировки периодически повторяются. Для исключения взаимного влияния различных регулировок исследования, поверки и юстировки выполняются в определенной последовательности.
Перед началом работы с теодолитом выполняются четыре поверки и при необходимости соответствующие им юстировки. Алгоритм запоминания поверок следующий: зная название и расположение осей (рис. 5) поверка формулируется в виде условия: «Ось (нить)__________________________________________________________
указывается название оси или соответствующие нити сетки нитей
должна быть перпендикулярна (или параллельна) оси__________________________________»
указывается название оси

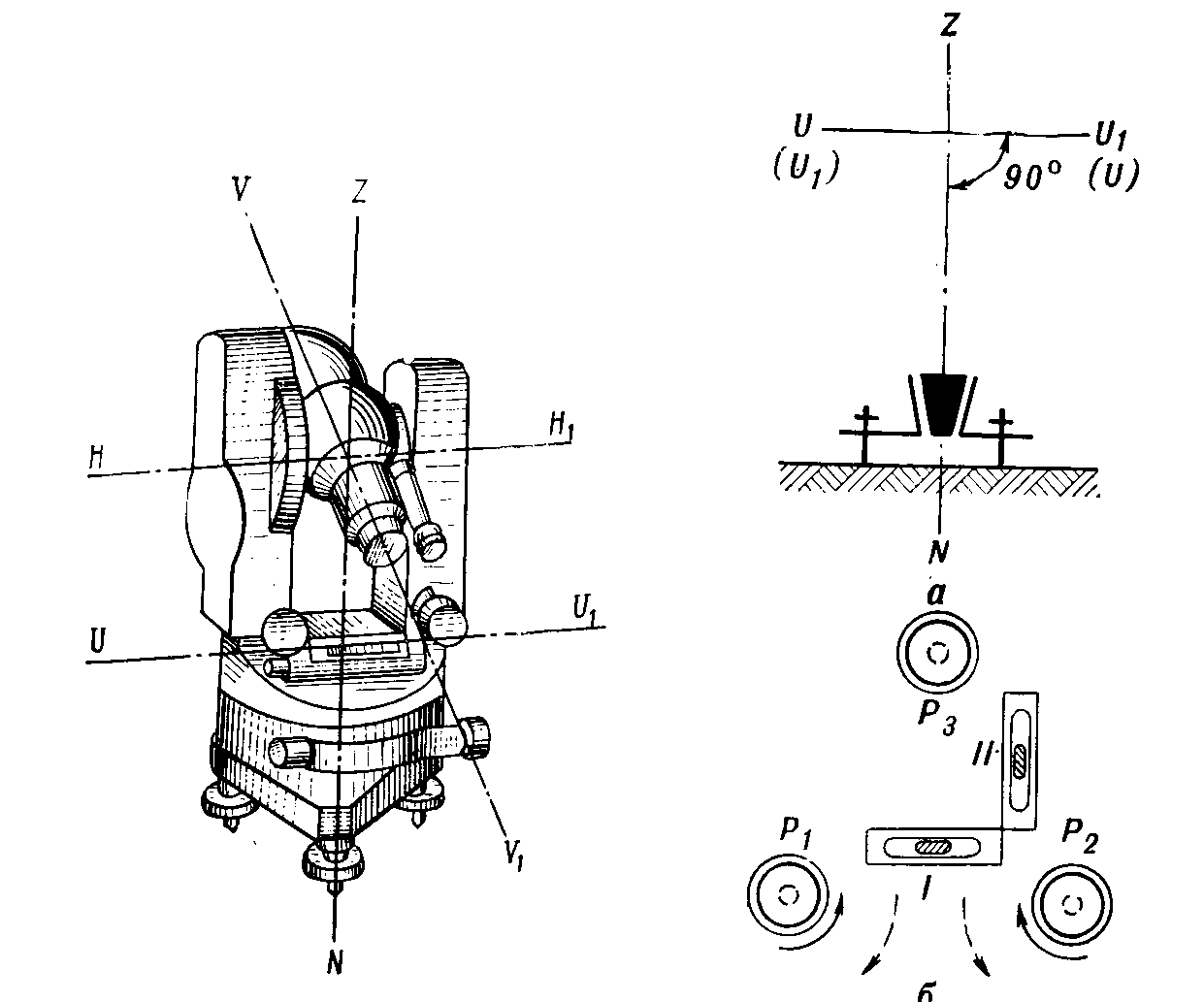

1. Ось цилиндрического уровня алидады горизонтального круга должна быть перпендикулярна к оси вращения теодолита (uu1 ┴ zn)1
I1 |
V
H H1
V1 U U1
I1 |
I
Р
I
Требуется выполнить условие UU1 ┴ ZN (рис. 5), соблюдение которого позволяет с помощью уровня установить ось вращения инструмента ZN в отвесное положение (нивелировать, горизонтировать прибор, привести его в рабочее положение). Погрешность в измеряемом угле вследствие наклона оси вращения теодолита пропорциональна углу наклона визирной оси трубы. Это значит, что при работе на местности с большими углами наклона v следует тщательно нивелировать теодолит.
Порядок выполнения поверки. Теодолит устанавливают на штативе и закрепляют становым винтом. Затем, вращая алидадную часть теодолита, устанавливают цилиндрический уровень при алидаде горизонтального круга по направлению, параллельному линии, проходящей через два подъемных винта. Вращением подъемных винтов приводят пузырек уровня в нуль-пункт и делают отсчет по лимбу горизонтального круга. Поворачивают алидаду на 180°. Если при этом пузырек уровня останется в прежнем положении (или отклонится от среднего положения не больше чем на одно деление), то оси уровня и инструмента взаимно перпендикулярны. Если пузырек уйдет из нуль-пункта, то условие не выполнено и необходима юстировка.
Для исправления положения оси уровня UU1 юстировочными гайками (винтами) перемещают его пузырек по направлению к нуль-пункту на половину дуги отклонения. Действуя подъемными винтами, вновь приводят пузырек уровня в нуль-пункт и поворачивают алидадную часть на 180°. Если пузырек уровня смещается более чем на одно деление, поверку и юстировку повторяют, добиваясь соблюдения условия. Указанная поверка выполняется каждый раз перед началом измерения угла.
Приведение оси вращения теодолита в отвесное положение осуществляется следующим образом. Поворотом алидады устанавливают уровень по направлению двух каких-либо подъемных винтов и, вращая их в противоположных направлениях, приводят пузырек уровня в нуль-пункт. Затем поворачивают алидаду на 90°, т. е. устанавливают уровень по направлению третьего винта и, вращая его, снова приводят пузырек уровня в нуль-пункт. После этого пузырек уровня должен оставаться в нуль-пункте при любых положениях алидады, в противном случае все указанные действия следует повторить.
