3.4. Обработка результатов нивелирования

Обработка результатов нивелирования начинается с проверки полевых вычислений в полевом журнале. Для этого проводится постраничный контроль. На каждой странице журнала подсчитывается сумма отсчетов по задним рейкам , сумма отсчетов по передним рейкам и алгебраическая сумма средних превышений.

Тогда

0.5 ( - ) = _ср

Далее определяют невязку нивелирного хода. Если ход замкнутый, то

f = _ср

Если ход разомкнутый, т. е. проложен между двумя реперами, отметки которых известны, то

f_h = _ср - (H₂ - H₁)

где _ср - сумма средних превышений по всему ходу.

Предельная невязка хода технического нивелирования не должна превышать

f_h = 50 , f_h = 10

где L - длина нивелирного хода в километрах;

n - число станций.

Вторая формула используется при нивелировании местности со значительными углами наклона, когда число станций на 1 км хода значительно больше 10.

Допустимую невязку распределяют с обратным знаком поровну в измеренные превышения каждой станции с округлением до одного миллиметра. Сумма поправок должна быть равна невязке с противоположным знаком. Сумма исправленных превышений должна быть равна нулю для замкнутого нивелирного хода или равна разности отметок конечного и начального реперов для разомкнутого хода. После этого вычисляют отметки связующих точек по формуле

H_B = H_A h

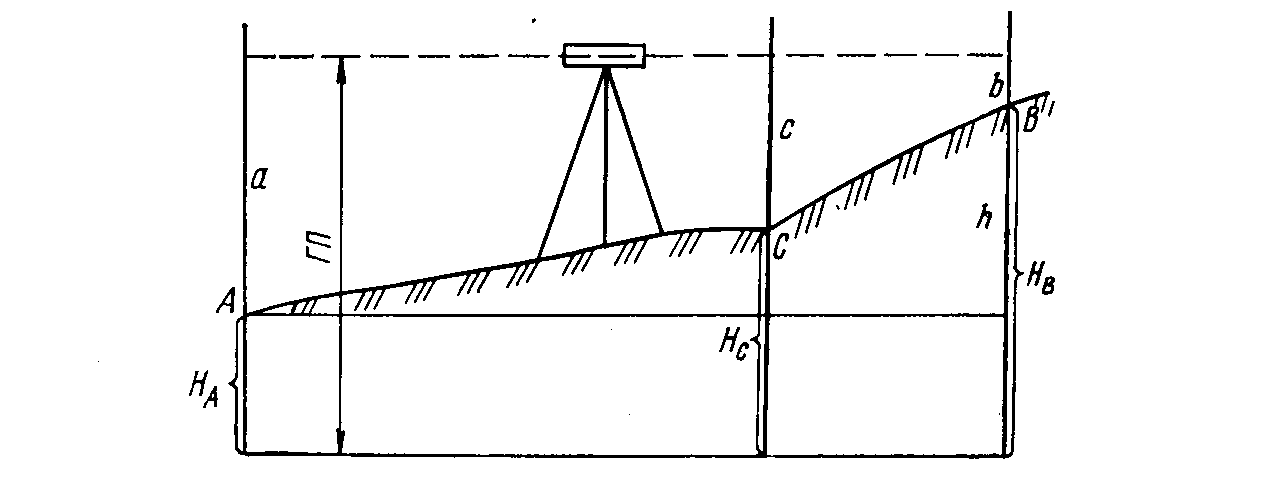

Отметки промежуточных точек вычисляются при помощи горизонта инструмента (рис. 20).

Рис. 20. Вычисление отметок промежуточных точек

Горизонтом Г.И. (или горизонтом прибора ГП) инструмента называется отметка горизонтального луча нивелира, которая равна

ГП = H_A + а

Отметка промежуточной точки С будет

H_C = Г.П. - b

т. е. отметка промежуточной или плюсовой точки равна горизонту прибора минус отсчет по рейке в этой точке.

Составитель лекции - профессор кафедры №4

к.т.н., с.н.с. Роев Ю.Д.
