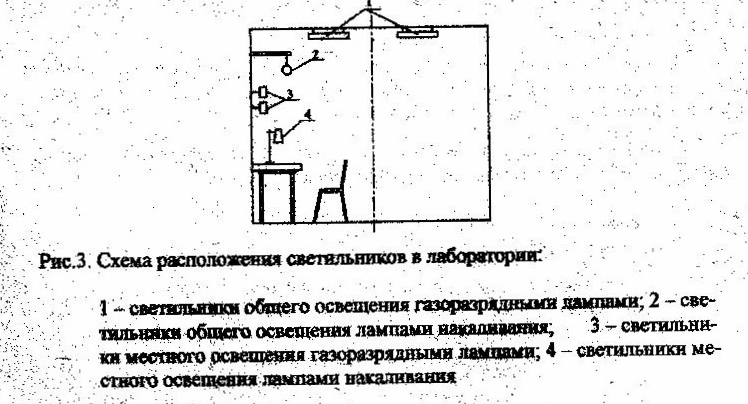

Измерение величины освещенности производиться люксметром типа Ю-1 16 (рис.2), состоящим из селенового фотоэлемента со светофильтрами и измерителя, представляющего собой гальванометр с двумя шкалами измерения 0-100 и 0-30. На каждой шкале точками отмечено начало диапазона измерений. На шкале 0-100 точка находится, над отметкой 20 на шкале 0-30 над отметкой 5. Прибор имеет корректор для установки в нулевое положение.

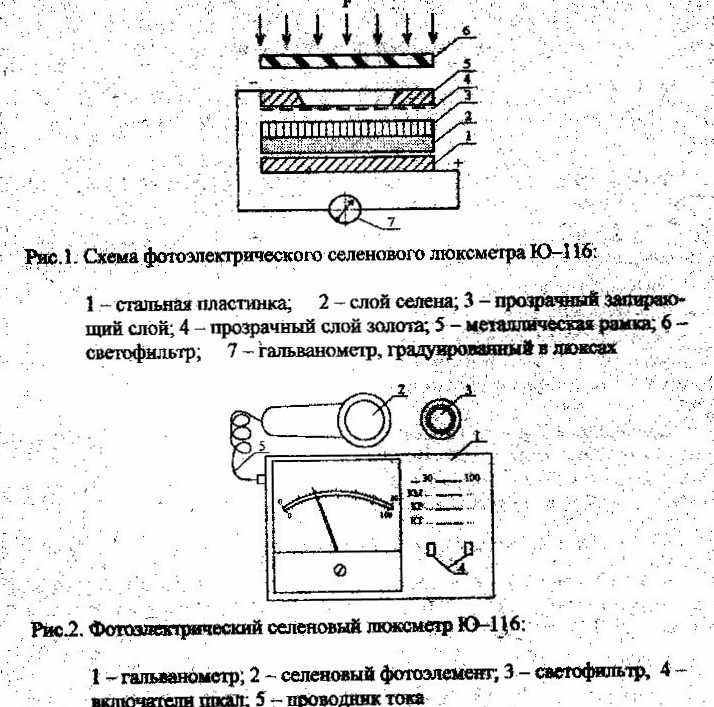

Селеновый фотоэлемент присоединяется к измерителю шнуром с розеткой, обеспечивающей правильную полярность соединений (рис.1).
Для уменьшения косинусной погрешности применяется насадка на фотоэлемент, состоящая из полусферы выполненной из белой светорассеивающей пластмассы, и непрозрачного светорассеивающего Колька сложного профиля. Насадка обозначена буквой К. Насадка применяется только совместно с одной из трех других насадок, имеющих обозначения М, Р, Т.

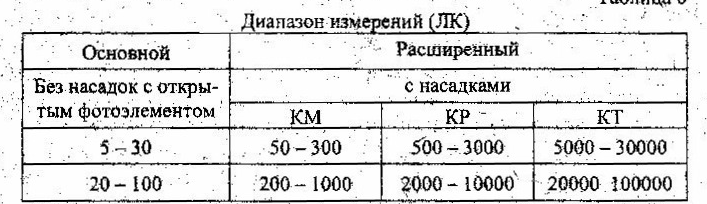

Каждая из трех насадок совместно с насадкой К образует три поглотителя светового потока с общим номинальным коэффициента М-10, Р-100, Т-1000 и применяется для расширения диапазона измерений.

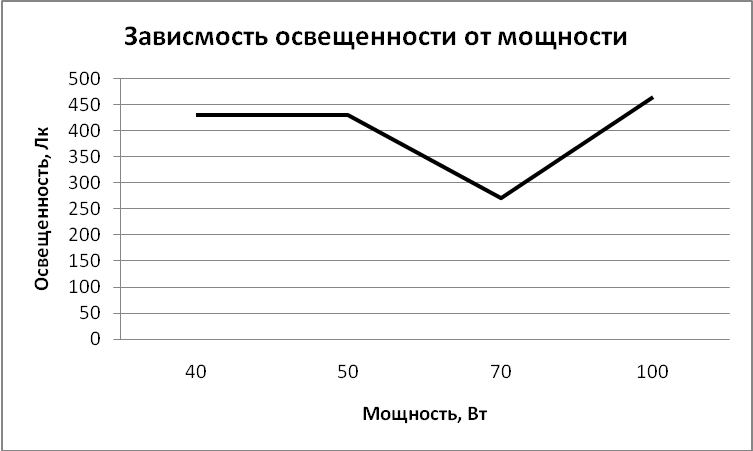

При исследовании искусственного освещения применяются светильники с лампами накаливания и люминесцентными лампами (рис. 3).
Ход работы:
По указаниям преподавателя установили прибор рядом с источником света. Затем постепенно перемещали прибор от источника света.
Сняли показатели прибора и занесли их в таблицу зависимости освещенности от расстояния. (1) Затем построили график по данным таблицы.
Выявили зависимость освещенности от мощности. Занесли показатели прибора в таблицу зависимости освещенности от мощности (2). Построили по данным таблицы график.
Таблица 1
Расстояние, см |
10 |
20 |
30 |
40 |
50 |
60 |
70 |
80 |
90 |
100 |
Освещенность, Лк |
465 |
475 |
600 |
650 |
600 |
600 |
600 |
600 |
600 |
500 |
Таблица 2
Мощность, Вт |
40 |
50 |
70 |
100 |
Освещенность, Лк |
430 |
430 |
270 |
465 |
Eв = 310 Лк
Ен = 8200 Лк
Вывод: естественное освещение в лабораторном помещении выше нормы (1,5%), соответствует оптимальным условиям.
