3.4. Взаимное пересечение геометрических тел

Содержание заданий

(Правильные ответы отмечены «*» )

Задание 79

Для нахождения линии пересечения конуса и цилиндра целесообразно использовать вспомогательные плоскости:

1) -

общего положения;

2) -

горизонтальные;

*

3) -

фронтальные;

4) -

профильные.

Задание 80

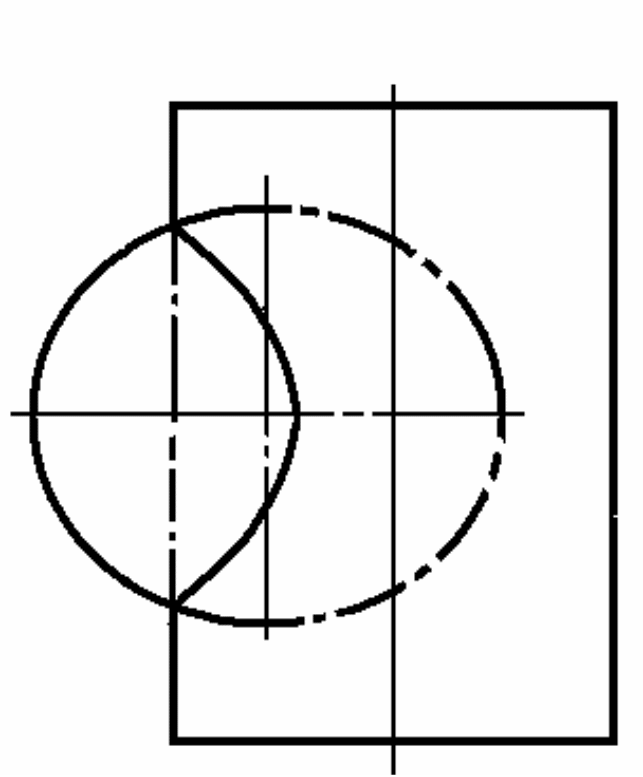

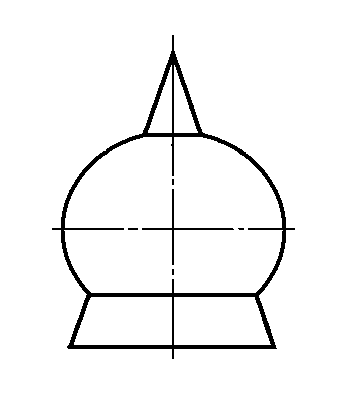

На изображении показаны взаимно пересекающиеся:

1) -

сфера и конус;

2) -

форма и взаимное положение геометрических тел не выявлены;

3) -

цилиндр и призма;

4) -

два цилиндра.

*

Задание 81

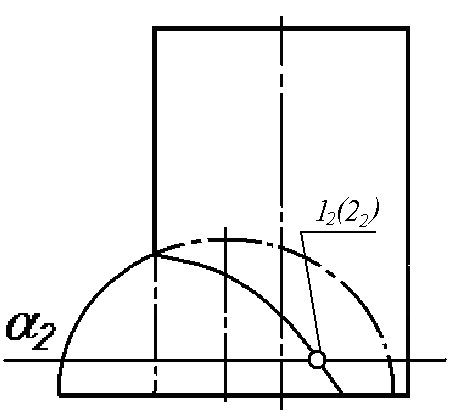

Линия пересечения сферы и цилиндра найдена методом:

1) -

прямоугольного треугольника;

2) -

вспомогательных секущих плоскостей;

*

3) -

вращения;

4) -

замены плоскостей проекций.

Задание 82

Соответствие изображений и наименований пересекающихся геометрических тел

Правильный ответ

Изображения:

1

2

3

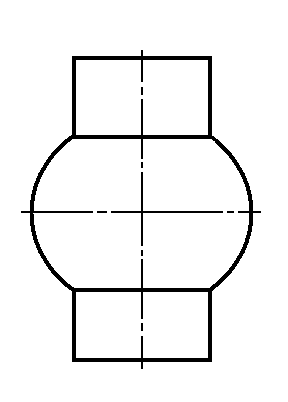

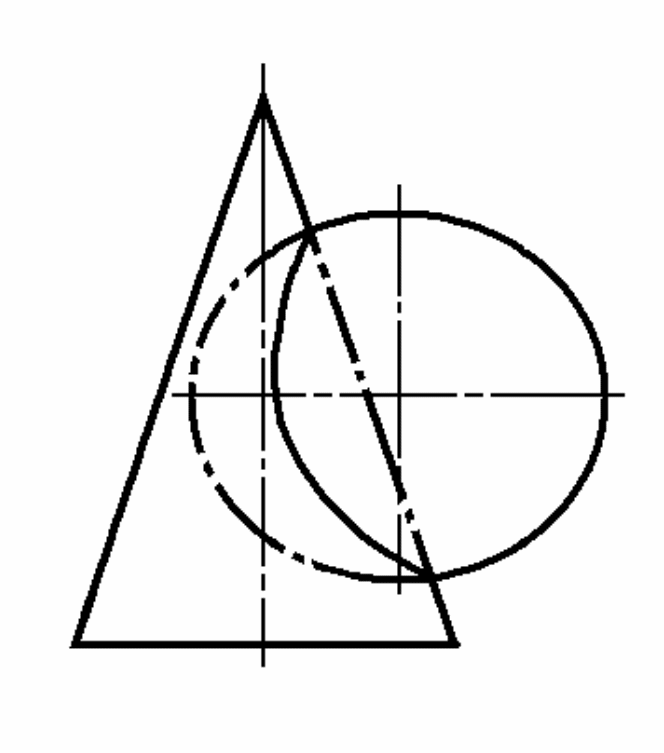

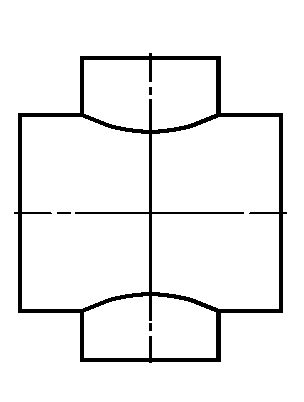

1 В

2 А

3 Г

Наименования:

A

Цилиндр и сфера

В

Конус и сфера

Б

Два конуса

Г

Два цилиндра

Содержание задания

Правильный ответ

Задание 83

Порядок построения линии пересечения конуса и сферы следующий:

1 - ___, 2 - ___, 3 - ___.

а) – нахождение отдельных точек пересечения;

б) – выбор положения секущих плоскостей;

в) – вычерчивание линии пересечения.

1 - __(б)__,

2 - __(а)__,

3 - __(в)__.

Задание 84

Линии пересечения вспомогательной секущей плоскости с заданными цилиндром и сферой являются:

1) -

двумя квадратами;

2) -

форма линий выявлена быть не может;

3) -

двумя окружностями;

*

4) -

окружностью и прямоугольником.

4. Наглядные изображения.

4.1. Аксонометрические проекции.

Содержание заданий

(Правильные ответы отмечены «*» )

Задание 85

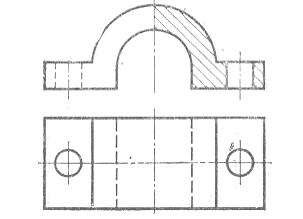

Соотношения размеров, откладываемых по осям при построении прямоугольной диметрической проекции детали, следующие:

1) -

Ось X – 1:1, ось Y – 1:2, ось Z – 1:1;

*

2) -

Ось X – 1:1, ось Y – 1:1, ось Z – 1:1;

3) -

Ось X – 1:2, ось Y – 1:2, ось Z – 1:1;

4) -

Ось X – 1:1, ось Y – 1:2, ось Z – 2:1;

Задание 86

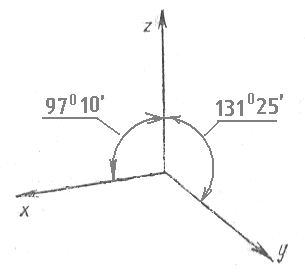

Направление осей в прямоугольной изометрической проекции показано на рис.:

1 *

2

3

4

Содержание заданий

(Правильные ответы отмечены «*» )

Задание 87

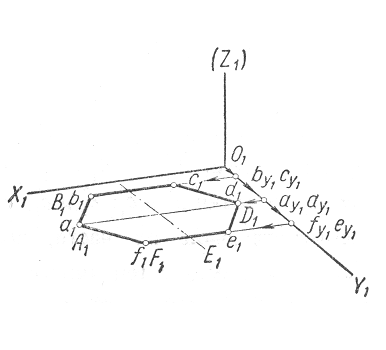

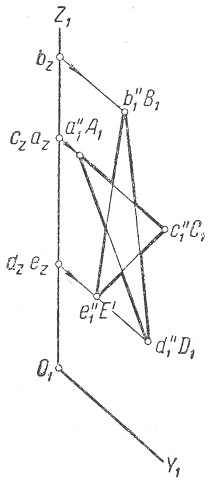

Диметрическое изображение плоской фигуры, расположенной параллельно плоскости проекций П3, показано на рис.:

1

2 *

3

4

Задание 88

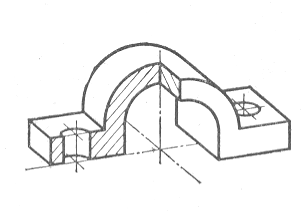

Направление штриховки в прямоугольной диметрической проекции показано на рис.:

1 *

2

3 *

4

Задание 89

Наглядное изображение пирамиды, выполненное в прямоугольной диметрии, обозначено цифрой:

1

2

3

4

*

Содержание задания

Правильный ответ

Задание 90

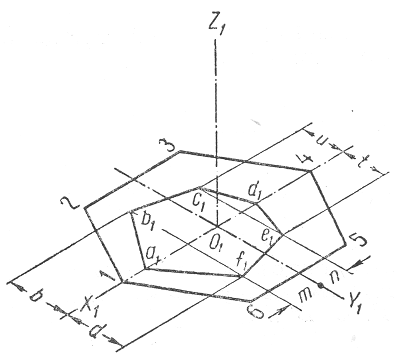

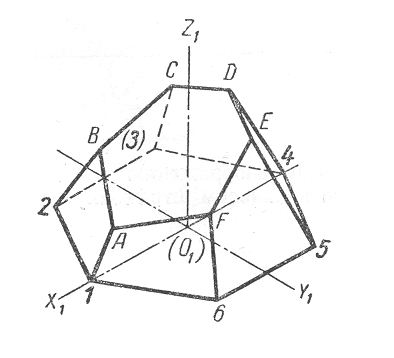

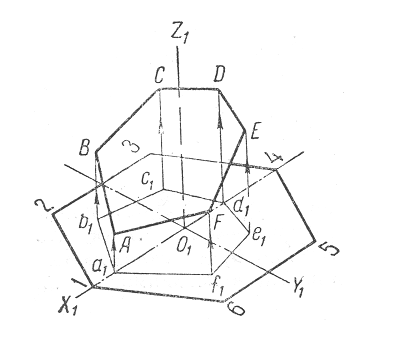

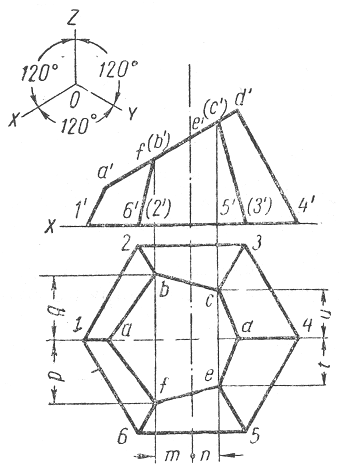

Порядок выполнения изометрической проекции пирамиды следующий:

Этап 1 - ___,

Этап 2 - ___,

Этап 3 - ___.

1 - __(а)__,

2 - __(в)__,

3 - __(б)__.

а)

б)

в)

Задание 91

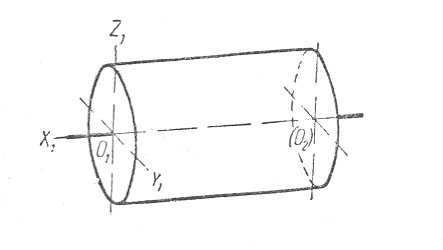

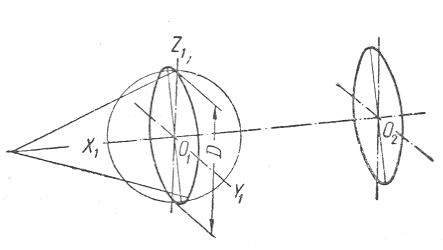

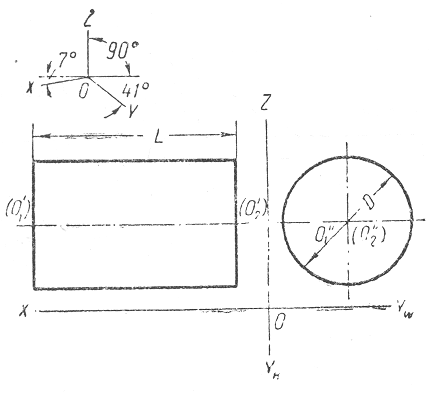

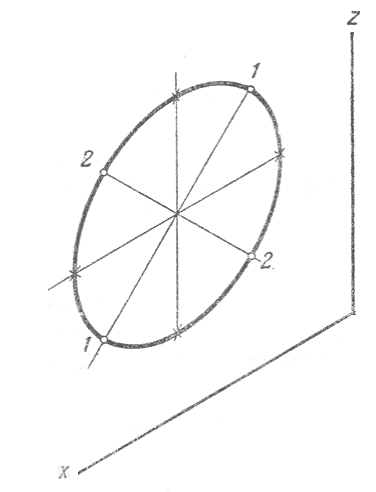

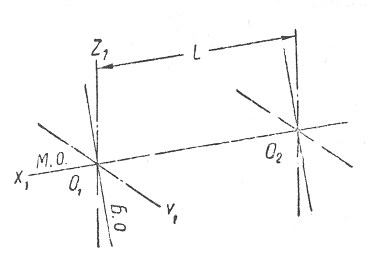

Порядок выполнения диметрической проекции цилиндра следующий:

Этап 1 - ___,

Этап 2 - ___,

Этап 3 - ___.

1 - __(б)__,

2 - __(в)__,

3 - __(а)__.

а)

б)

в)

Задание 92

Аксонометрические проекции: соответствие наименований и изображений

Изображения деталей в аксонометрических проекциях

Наименование проекций

Правильный ответ

1

A

Прямоугольная диметрическая проекция

1 В

2

Б

Ортогональная фронтальная проекция

2 Г

3

В

Прямоугольная изометрическая проекция

3  А

Г

Косоугольная диметрическая проекция

Задание 93

Аксонометрические проекции: соответствие наименований и изображений

Наименование проекций

Изображения фигуры в аксонометрических проекциях

Правильный ответ

1

Изометрическая горизонтальная проекция треугольника

A

1 Г

2

Изометрическая профильная проекция треугольника

Б

2 В

3

Изометрическая фронтальная проекция треугольника

В

3  Б
