3.2. Принадлежность точки поверхности

Содержание задания

(Правильные ответы отмечены «*» )

Задание 67

Поверхности сферы принадлежат точки:

т. A

т. B

т. C

т. D

1 *

2 *

3

4

Содержание задания

(Правильные ответы отмечены «*» )

Задание 68

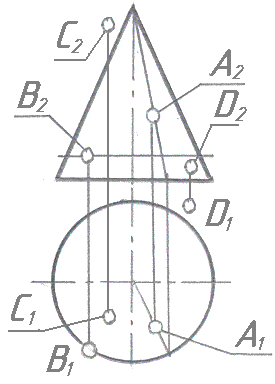

Поверхности конуса принадлежат точки:

т. A

т. B

т. C

т. D

*

Задание 69

Фронтальной проекции т. А, принадлежащей поверхности пирамиды, соответствует горизонтальная проекция:

1

2

3

4 *

Содержание задания

Правильный ответ

Задание 70

Порядок действий при нахождении недостающей проекции точки А следующий:

1 - ___, 2 - ___, 3 - ___, 4 - ___.

а) – через заданную проекцию т. А₂ проводится прямая, принадлежащая поверхности;

б) – проводится линия связи от заданной проекции точки в сторону искомой;

в) – в точке пересечения проекции вспомогательной прямой с линией связи отмечается искомая проекция точки А₁;

г) – находится вторая проекция вспомогательной прямой.

1 - __(а)__,

2 - __(г)__,

3 - __(б)__,

4 - __(в)__.

Задание 71

Порядок действий при нахождении недостающей проекции точки А на поверхности сферы следующий:

1 - ___, 2 - ___, 3 - ___, 4 - ___.

а) – с учетом видимости фронтальной проекции точки А₂ определяется искомая проекция точки А₁;

б) – через заданную проекцию точки А₂ проводится плоскость;

в) – строится фигура сечения плоскостью заданной поверхности.

г) – проводится линия связи от заданной проекции точки А₂ в сторону искомой проекции.

1 - __(б)__,

2 - __( в)__,

3 - __(г)__,

4 - __(а)__.

Содержание задания

(Правильные ответы отмечены «*» )

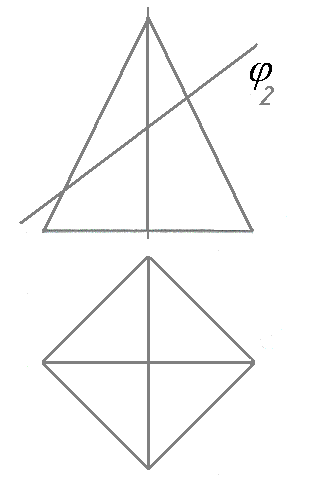

Задание 72

Фигура сечения конуса плоскостью :

эллипс

треугольник

круг

парабола

1

2

3

4

*

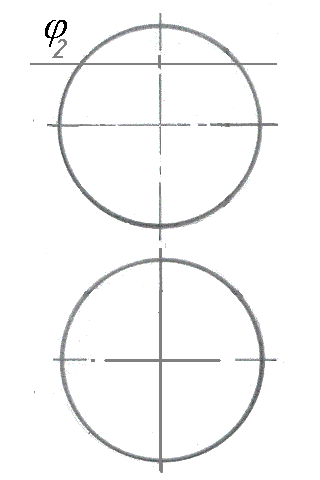

Задание 73

Фигура сечения сферы плоскостью  проецируется на горизонтальную плоскость проекций в виде:

параболы

окружности

эллипса

квадрата

1

2

3

4

*

Задание 74

Фронтальной проекции предмета соответствует горизонтальная проекция:

1

2

3

4

*

Содержание задания

Варианты ответов

Задание 75

Фигура сечения цилиндра плоскостью  имеет форму “________”.

эллипса

Задание 76. Соответствие проекций геометрических тел

Правильный ответ

Горизонтальная проекция

1

2

3

1  Г

2  А

3  Б

Фронтальная проекция

A

Б

В

Г

Задание 77. Соответствие проекций геометрических тел

Правильный ответ

Фронтальные проекции

1

2

3

1  В

2  Г

3  А

Горизонтальные проекции

A

Б

В

Г

Задание 78. Соответствие фигур сечения геометрических тел плоскостью и названий этих фигур

Правильный ответ

Название фигуры сечения

1

2

3

1  В

2  Г

3  Б

Квадрат

Окружность

Эллипс

Изображения геометрических тел, рассеченных плоскостью

A

Б

В

Г
