3. Изображение типовых поверхностей
3.1. Гранные поверхности и поверхности вращения.
Содержание заданий (Правильные ответы отмечены «*» ) |
|||||
Задание 59 |
|||||
Призма – это многогранник, у которого боковые ребра: |
|||||
1 - |
Пересекаются; |
|
|||
2 - |
Параллельны; |
* |
|||
3 - |
Скрещиваются; |
|
|||
4 - |
Отсутствуют. |
|
|||
Задание 60 |
|||||
Поверхности вращения получаются при: |
|||||
1 - |
Движении образующей вдоль направляющей прямой линии; |
|
|||
2 - |
Движении образующей вдоль направляющей окружности; |
* |
|||
3 - |
Перемещении образующей параллельно самой себе; |
|
|||
4 - |
Перемещении произвольной линии вдоль произвольной линии. |
|
|||
Задание 61 |
|||||
Фронтальная проекция конуса имеет вид: |
|||||
|
|
|
|
||
1 |
2 |
3 * |
4 |
Содержание задания |
Правильный ответ |
|
Задание 62 |
|
|
|

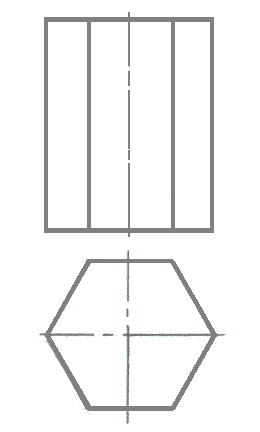

Порядок построения чертежа шестигранной призмы следующий: 1 - ___, 2 - ___, 3 - ___.
а) – обводка изображений; б) –построение проекций призмы; в) – проведение осевых линий. |
1 - __(в)__,
2 - __(б)__,
3 - __(а)__. |
Задание 63 |
|
|
|

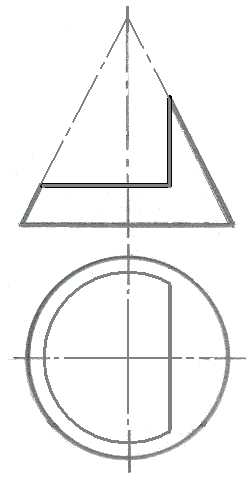

Порядок построения конуса с вырезом следующий: 1 - ___, 2 - ___, 3 - ___, 4 - ___.
а) – проведение осевых и центровых линий; б) – обводка изображений; в) – построение вырезов; г) – построение проекций конуса. |
1 - __(а)__,
2 - __(г)__,
3 - __(в)__,
4 - __(б)__.
|
Содержание задания |
Варианты ответов |
|
Задание 64 |
|
|
|

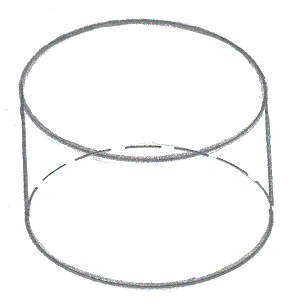

Геометрическое тело имеет название “___________”. |
Цилиндр |
Задание 65 |
Соответствие проекций геометрических тел |
|
Правильный ответ |
|||||
Горизонтальная проекция |
|
|
||||||
1 |
2 |
3 |
|
1 Г
2 В
3 Б |
||||
|
|
|
|
|||||
Фронтальная проекция |
|
|||||||
A |
Б |
В |
Г |
|||||
|
|
|
|
Задание 66 |
Соответствие названий и наглядных изображений геометрических тел |
|
Правильный ответ |
|||||
Название |
|
|
||||||
1 |
2 |
3 |
|
1 Г
2 В
3 А |
||||

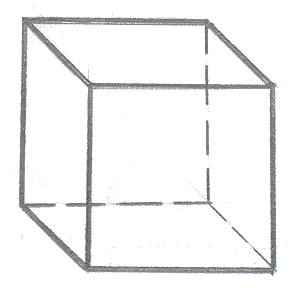

Куб |

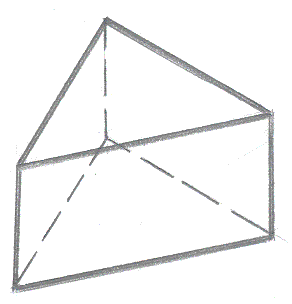

Призма |

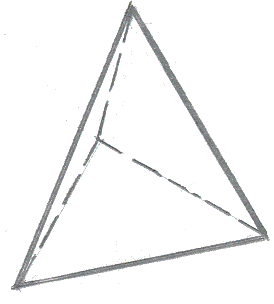

Пирамида |
|
|||||
Изображение |
|
|||||||
A |
Б |
В |
Г |
|||||
|
|
|
|
