5.2. Разрезы: назначение, изображение, обозначение.
Содержание заданий (Правильные ответы отмечены «*» ) |
||||||||||||||
Задание 106 |
||||||||||||||
|

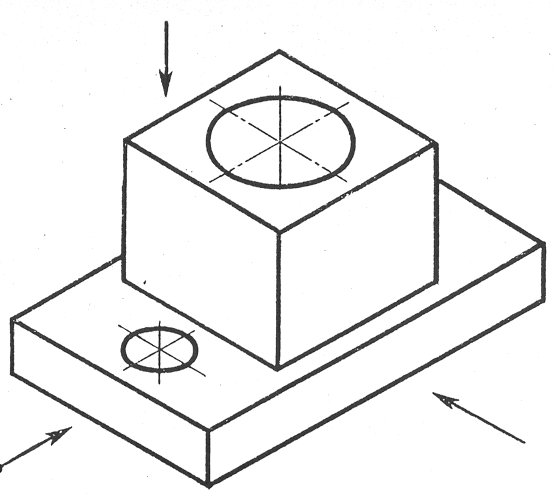

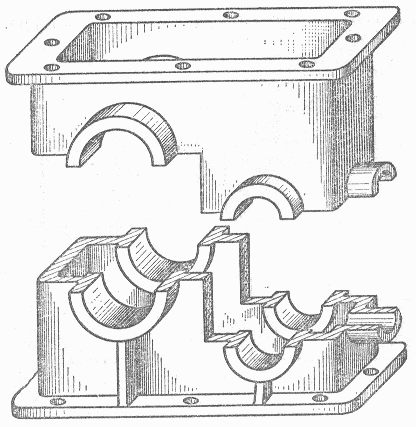

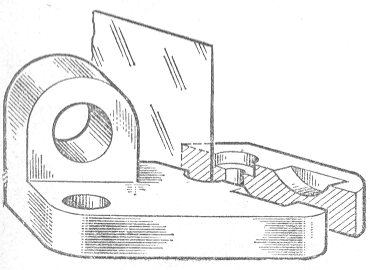

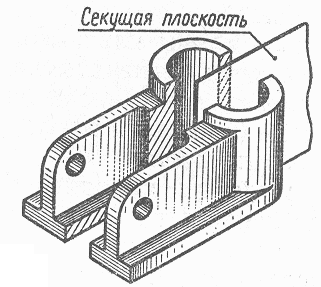

Деталь имеет отверстия. Наглядное изображение иллюстрирует принцип образования: |
|||||||||||||
1) - |
Простого фронтального разреза; |
* |
||||||||||||
2) - |
Простого горизонтального разреза; |
|
||||||||||||
3) - |
Простого профильного разреза; |
|
||||||||||||
4) - |
Сложного разреза. |
|
||||||||||||
Задание 107 |
||||||||||||||
|

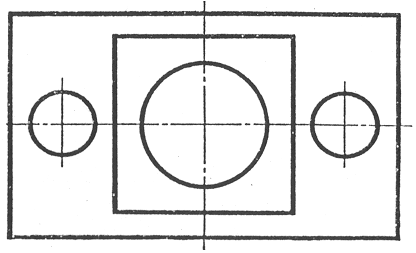

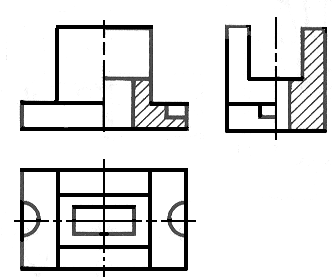

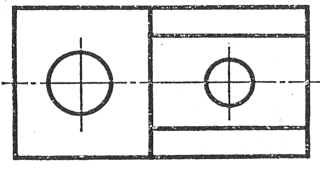

Чертеж детали содержит: |
|||||||||||||
1) - |
Вид сверху; |
* |
||||||||||||
2) - |
Главный вид; |
* |
||||||||||||
3) - |
Фронтальный разрез; |
|
||||||||||||
4) - |
Профильный разрез. |
* |
||||||||||||
Задание 108 |
||||||||||||||
|

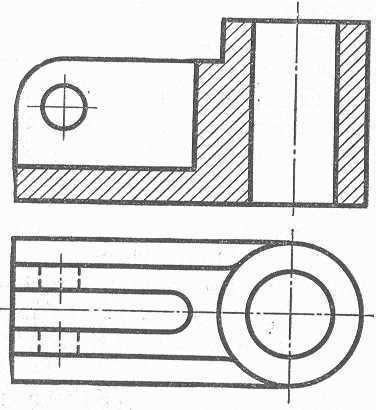

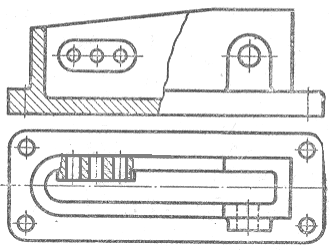

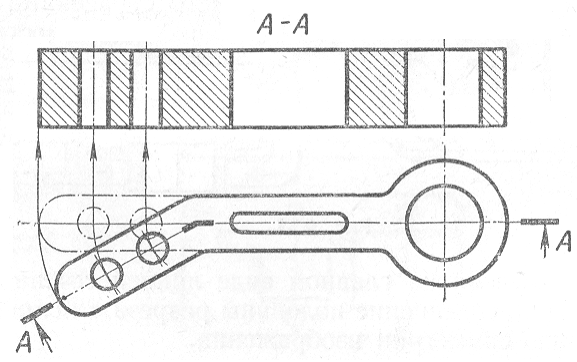

Чертеж характеризует построение: |
|||||||||||||
1) - |
Ломаного разреза; |
* |
||||||||||||
2) - |
Вида спереди; |
|
||||||||||||
3) - |
Наклонного разреза; |
|
||||||||||||
4) - |
Местного разреза. |
|
||||||||||||
Задание 109 |
||||||||||||||
|

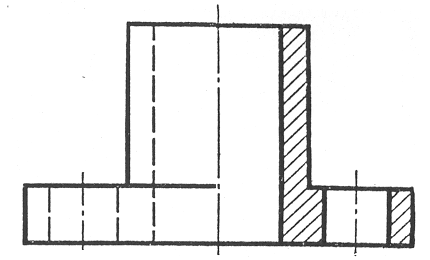

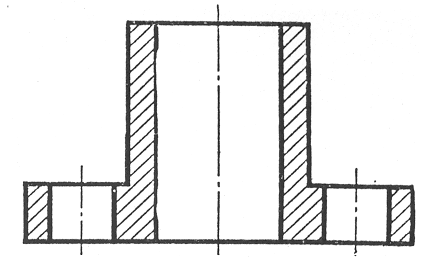

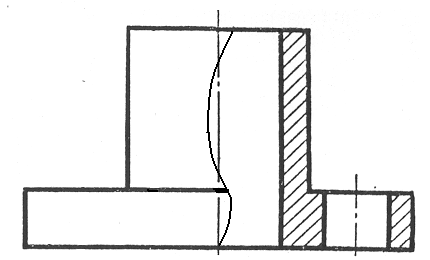

Изображение представляет собой: |
|||||||||||||
1) - |
Сечение; |
|
||||||||||||
2) - |
Полный разрез; |
* |
||||||||||||
3) - |
Соединение вида и разреза; |
|
||||||||||||
4) - |
Местный разрез; |
|
||||||||||||
Задание 110 |
||||||||||||||
|

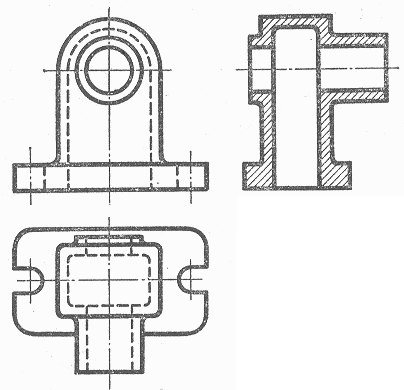

Деталь имеет сложную форму. Её ортогональному чертежу соответствует наглядное изображение: |
|||||||||||||
|
|
|
|
|||||||||||
1 |
2 * |
3 |
4 |
|||||||||||
Содержание заданий (Правильные ответы отмечены «*» ) |
||||||||||||||
Задание 111 |
||||||||||||||
|

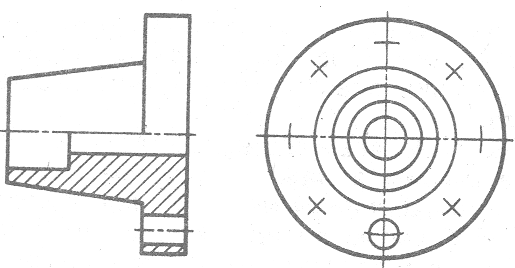

Чертеж содержит соединение половины вида и половины разреза потому, что деталь: |
|||||||||||||
1) - |
имеет восемь небольших отверстий; |
|
||||||||||||
2) - |
имеет сложную форму; |
|
||||||||||||
3) - |
имеет внутреннее отверстие; |
|
||||||||||||
4) - |
осесимметрична. |
* |
||||||||||||
Задание 112 |
||||||||||||||
|
Деталь симметрична. Её наглядному изображению соответствует изображение на фронтальной плоскости проекций: |
|||||||||||||
|
|
|
|
|||||||||||
1 |
2 |
3 |
4 * |
Задание 113 Соответствие изображений деталей на чертеже. |
|
|
|||
Изображение на фронтальной плоскости проекций |
Вид сверху |
|
Правильный ответ |
||
1 |
|
A |
|
|
1 Г |
2 |
|
Б |
|
|
2 А |
3 |
|
В |
|
|
3 Б |
|
|
Г |
|
|

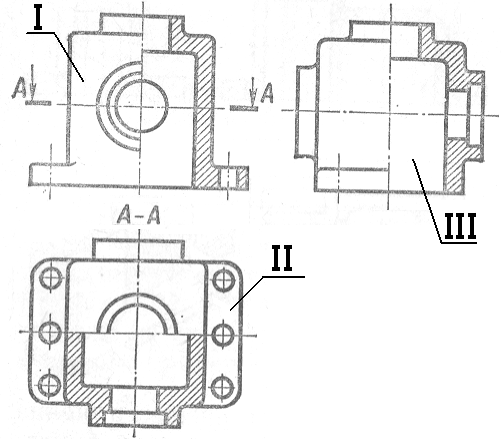

Задание 114 Соответствие изображений и их наименований на чертеже |
Правильный ответ |
||
|
Наименование изображения: |
|
|
А |
Соединение вида сверху и горизонтального разреза |
I Б II А III Г |
|
Б |
Соединение вида спереди и фронтального разреза |
||
В |
Местный разрез |
||
Г |
Соединение вида слева и профильного разреза |

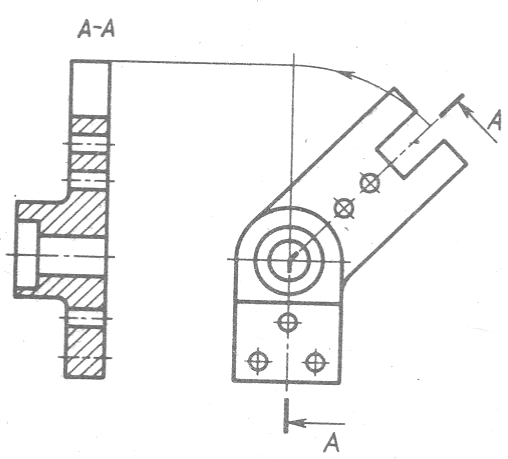

Задание 115 Соответствие изображений и наименований разрезов деталей на чертеже. |
|
|
|||
Наименование разреза на чертеже |
Чертеж детали |
|
Правильный ответ |
||
1 |
Ломаный разрез |
A |
|
|
1 Б |
2 |
Простой фронтальный разрез |
Б |
|
|
2 А |
3 |
Местный разрез |
В |
|
|
3 Г |
|
|
Г |
|
|

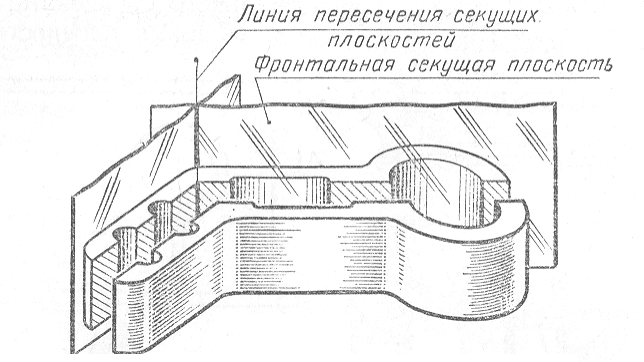

Задание 116 Соответствие наглядных изображений, иллюстрирующих принципы формирования разрезов на чертеже, и наименований разрезов. |
|
Правильный ответ |
|||||||
Наименования разрезов |
|
|
|||||||
1 - |
Ломаный разрез |
2 - |
Простой фронтальный разрез |
3 - |
Ступенчатый разрез |
|
1 Г
2 А
3 В |
||
Наглядное изображение, иллюстрирующее принцип формирования разреза |
|
||||||||
A |
Б |
В |
Г |
||||||
|
|
|
|
