2.2 Колонны

В проектируемом здании применены сплошные железобетонные колонны. На колонны основного каркаса опираются основные несущие конструкции покрытия, а к колонам крайних рядов крепятся наружные стеновые панели. Кроме основных колонн устанавливаются фахверковые колонны, которые служат для крепления стеновых панелей в торцах здания, а также для восприятия ветровых нагрузок. Они устанавливаются с шагом 6м на самостоятельный фундамент. В углах здания ставятся металлические стойки торцовых фахверков. У торцов здания оси колонн смещены на 500мм. вовнутрь здания, относительно крайних поперечных осей. Это дает возможность разместить верхнюю часть колонн торцевого фахверка между стеной и пристенной несущей конструкцией покрытия, обеспечивая при этом удобное крепление торцевой стены к колоннам фахверка. В данном здании привязка крайних колон к координационным осям - нулевая. Для колонн средних рядов к продольным и поперечным осям привязка центральная. Для фахверковых колонн привязка к крайним поперечным координационным осям нулевая.

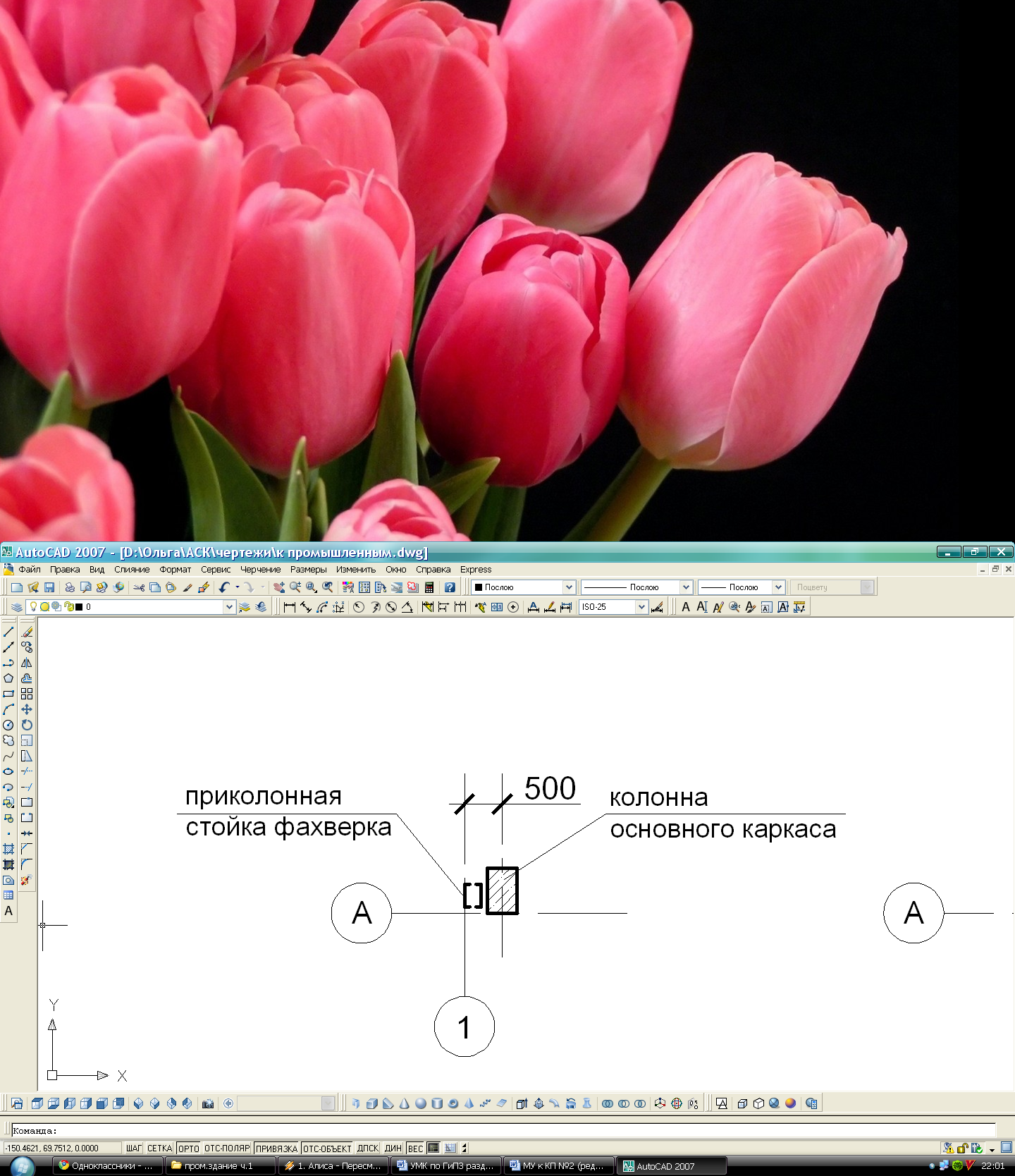

Рисунок8 Установка приколонных стоек фахверка при привязке колонн «0»

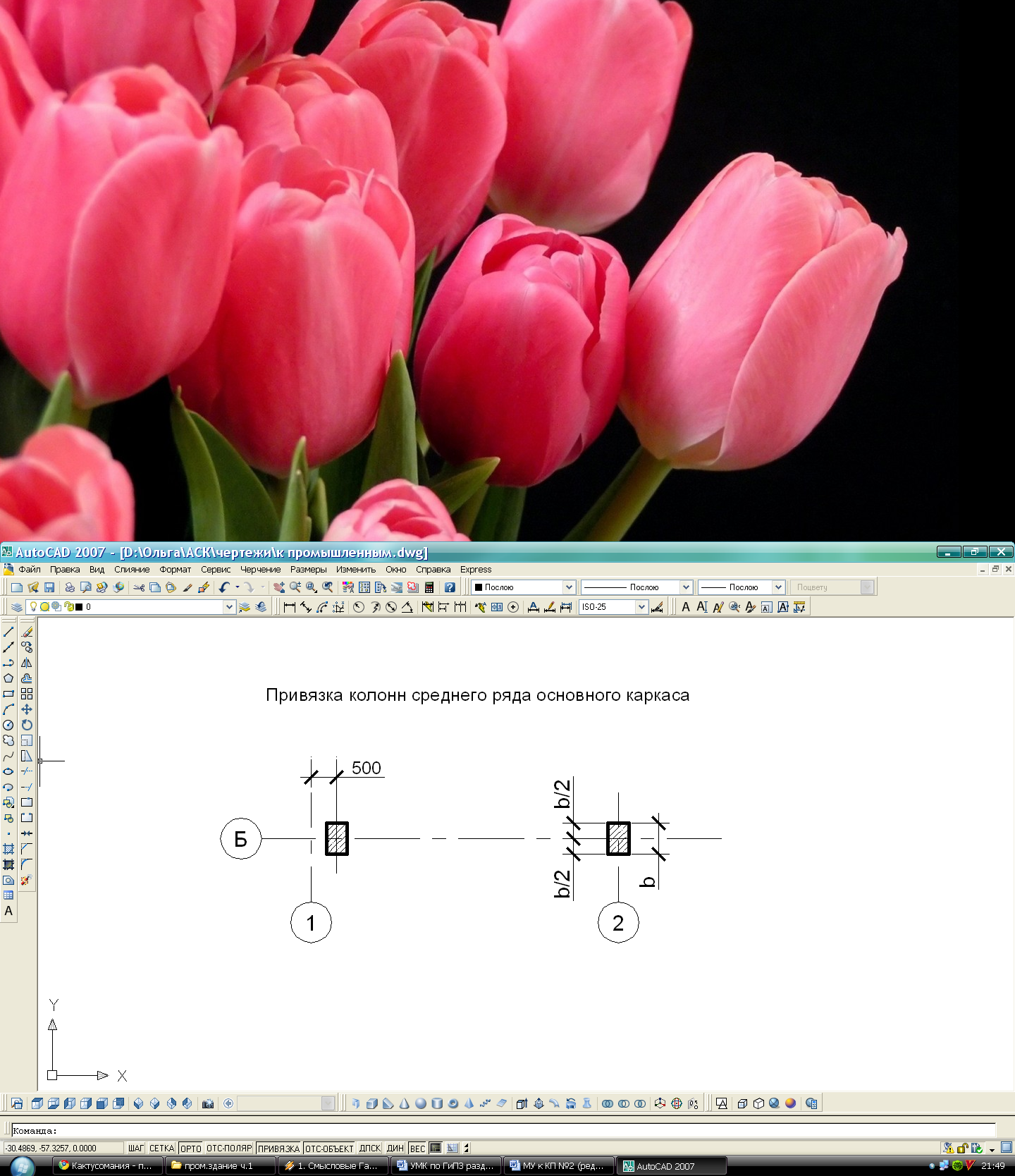

Рисунок9 Привязка координационных осей к колоннам среднего ряда

Рисунок10

2.3.Стропильные и подстропильные конструкции

Стропильные конструкции являются несущими конструкциями покрытия здания. В проектируемом здании в двух пролетах применяется сборная железобетонная стропильная балка для малоуклонной кровли длиной 18м. Крепление плит покрытия, осуществляется с помощью закладных деталей, которые крепятся по верхним поясам. Для крепления стропильной конструкции к колонне так же используются закладные детали, к которым привариваются металлические листы.

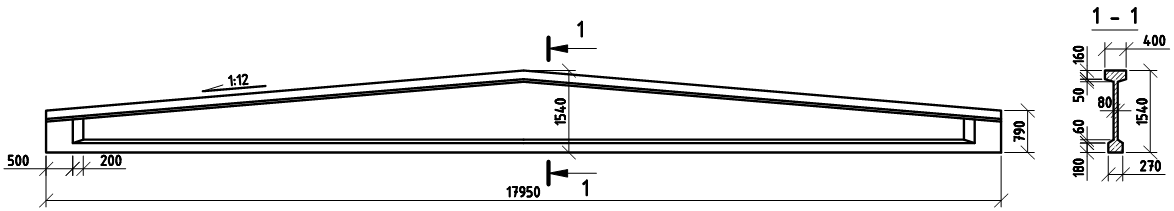

Рисунок11

2.4Покрытия, фонари.

Покрытие выполняют из железобетонных предварительно напряженных ребристых плит шириной Зм. и длинной равной шагу ферм 6м. Плиты скрепляют с фермами путем сварки закладных деталей, которые устанавливаются по углам. Швы между плитами заполняют цементным раствором марки не ниже 200. Для организации водоотвода предусмотрены отверстия диаметром 450мм. Т.к. здание отапливаемое, то покрытие будет утепленным.

Рисунок12 Эскиз плиты покрытия

Фонари выполняются в виде прозрачных куполов с двухслойными светопропускающими элементами из органического стекла или в виде возвышающихся над кровлей остекленных поверхностей. Их используют в тех случаях, когда    необходимы высокий уровень и равномерность освещенности помещений. Зенитные фонари могут быть точечного типа или панельные. Форма колпака в плане может быть круглой, квадратной или прямоугольной, с вертикальными или наклонными, холодными или утепленными стенками бортового элемента. Для повышения светоактивности фонарей внутреннюю поверхность их бортовых элементов делают гладкой и окрашивают в светлые тона. Обычно конструкция панельных фонарей состоит из нескольких точечных фонарей, соединенных в ряд.

2.5 Стены Проектируемое здание отапливаемое с шагом колонн 6м, поэтому принимаем в качестве стен плоские легкобетонные панели толщиной 300мм и длиной 6 м (рис.16). Высота основных стеновых панелей и окон равна 1200 и 1800мм. Низ первой панели совпадает с отметкой пола здания. Верхний ряд панелей в пределах высоты помещения устанавливают ниже несущих конструкций покрытия на 0,6м. Стеновые панели крепятся к колоннам при помощи уголков, привариваемых к закладным деталям колонны и панели. В углах здания применяются удлиненные стеновые панели длинной 6580мм. Высота первой цокольной панели 1200. Верхний ряд панелей в пределах высоты опорной части стропильной конструкции установлен ниже верхнего пояса на 300 мм. В

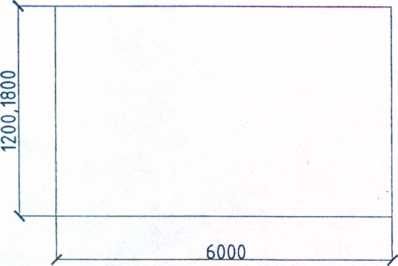

Рисунок 13- Эскиз стеновой панели

уровне подкрановой балки установлена стеновая панель.

2.6 Кровля, водоотвод В данном здании предусмотрена двухслойная рулонная кровля: 1-й слой (верхний) основной водоизоляционный ковер изопласт марки К ЭКП-4,5; 2-й слой (нижний) основной водоизоляционный ковер изопласт П ЭПП-4 СБС. Кровельное покрытие укладывается по цементно-песчаной стяжке толщиной 30мм, а стяжка укладывается по утеплителю из жестких мин.ватных плит . Уклон кровли в двух пролетах равен 3,3%. В местах примыкания кровли к парапету укладываются дополнительные слои рулонного ковра на расстоянии 350мм от панели парапета. Ковер выводится на выступающие элементы, а стыки защищаются оцинкованной сталью в виде свесов. В проектируемом здании организованный водоотвод. Он осуществляется через систему желобов, водоприемных воронок и водосточных труб, которые выходят в ливневую канализацию. Диаметр водоприемной воронки 450мм. Расстояние от крайней продольной оси до оси.

2.7 Связи каркаса

В поперечном направлении устойчивость зданий обеспечивается жесткостью заделанных в фундамент колонн и жестким диском покрытия, в продольном направлении — дополнительно стальными связями, устанавливаемыми по всем рядам между колоннами и опорами стропильных конструций.

Межколонные стальные связи располагаются в среднем шаге температурного отсека в бескрановых зданиях при высоте помещений от 10,8 м в пределах надземной высоты колонн; в зданиях с опорными кранами — при любой . высоте помещений в пределах высоты подкрановой части колонн. По схеме стальные связи подразделяются на' крестовые и портальные. Крестовые связи обычно устанавливают в вытянутых п'о вертикали прямоугольниках, характерных для шага 6 м; портальные—в вытянутых по горизонтали прямоугольниках, характерных для шага 12 м. Рядовые колонны соединяются со связевыми колоннами распорками, проходящими по их верху в бескрановых зданиях, или подкрановыми балками — в зданиях с опорными кранами.

Иначе гозоря, распорки по верху колонн устанавливаются при отсутствии подстропильных конструкций в бескрановых зданиях с высотой помещения от 10,8 м.

Крайние подстропильные фермы связываются стальными распорками с верхними поясами стропильных ферм дополнительно к связи, обеспечиваемой диском покрытия. В торцах фонарных проемов фермы для обеспечения устойчивости верхнего пояса развязываются горизонтальными крестовыми связями. Рядовые фермы соединяются со связевыми фермами проходящими по коньку распорками.

В зданиях с опорными кранами тяжелого режима работы или другим оборудованием, вызывающим колебания конструкции, в торцовых шагах отсека нижний пояс стропильных балок и ферм в середине пролета дополнительно развязывается растяжками и вертикальными связями. Горизонтальные усилия от подвесных однобалочиых кранов передаются системой жестких связей на колонны или специальные конструкции.

Стержни связей конструируются из парных горячекатаных профилей, свариваемых накладками и узловыми фасонками. К закладным элементам в железобетонных изделиях связи присоединяются на болтах с последующей сваркой.
