5 Довідкові дані

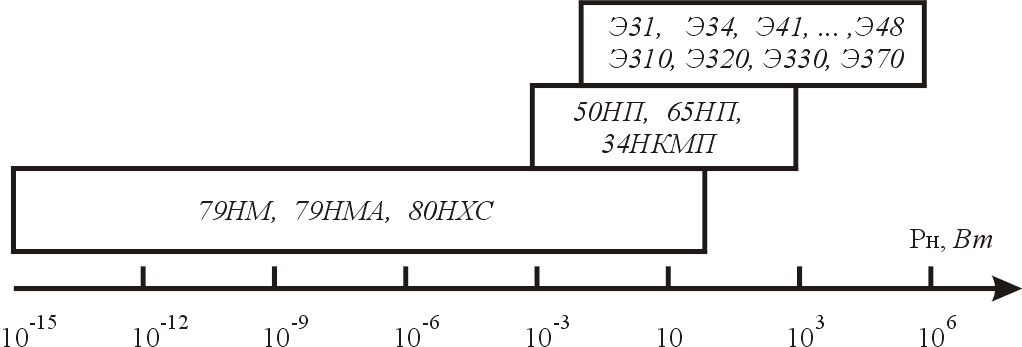

Рисунок 5.1 – Галузі застосування магнітних матеріалів в залежності від вихідної потужності МП

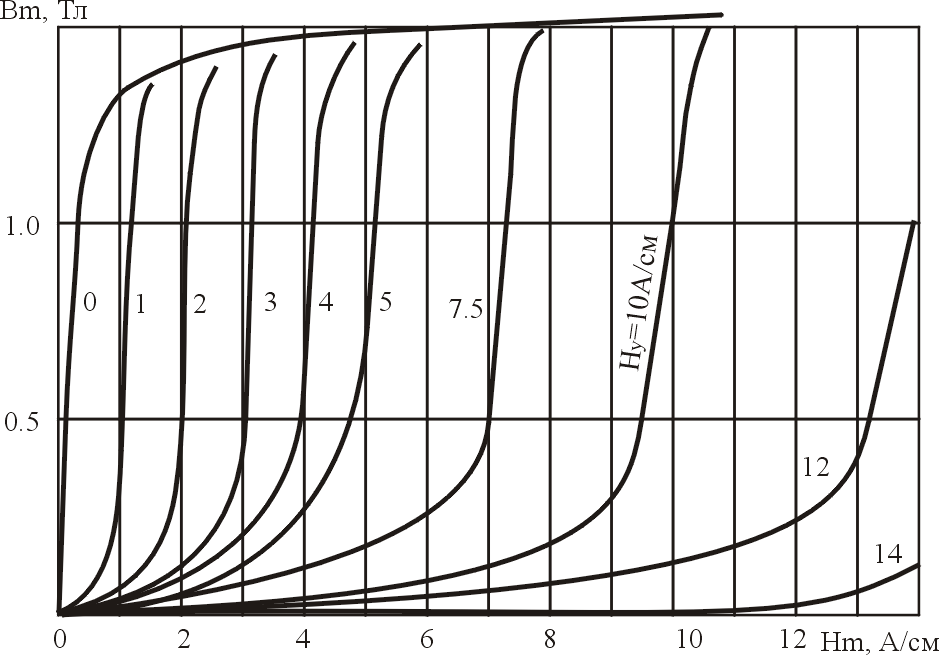

Рисунок 5.2 – Характеристика намагнічування пермалою 50НП
Таблиця 5.1 – Значення коефіцієнту k2
Марка пермалою |
k2 |
65НП |
0,7 |
79Н5М |
1,1 |
80НХС |
1,7 |
79Н4М |
1,8 |
50НП |
1,9 |
Таблиця 5.2 – Магнітні властивості залізно-нікелевих сплавів
Марка сплаву |
Склад |
Товщина, мм |
Вr/Bs, % |
Bs, Тл |
Нс, А/м |
µо10-3 Тлм/А |
µ10-3 Тлм/А |
ρ110-6 Ом/м |
50НП |
50%Ni 50%Fe |
0.5 0.2 0.1 0.05 |
92 90 97 85 |
1.5-1.55 |
12-24 28-36 32-48 48-65 |
1.25-2.0 1.6-2.2 1.2-2.25 2.2-2.5 |
38-62.5 25-38 22.5-25 22.5-15 |
0.45 |
65НП |
65%Ni 35%Fe |
0.05 0.02 |
98 90 |
1.3-1.35 |
6.5-12 12-24 |
0.5-1.26 0.5-0.75 |
125-150 38-62.5 |
0.3 |
34НКМП |
34%Ni 29%Co 3%Mo 34%Fe |
0.35 0.1 0.05 0.02 |
89-96 |
1.5-1.55 |
4.8-5.7 6.5-8 12-16 20-28 |
- 0.25-1.9 - - |
205 - 70 50 |
0.52 |
79НМ |
79%Ni 4%Mo 17%Fe |
0.2-0.35 0.1-0.19 0.05-0.09 0.02-0.04 |
- - - - |
0.75-0.85 |
2.4 3.2 4.0 4.8 |
25 22.5 20 17.5 |
125 125 100 75 |
0.55 |
79НМА |
79%Ni 5%Mo 16%Fe |
0.2-0.35 0.1-0.19 0.05-0.09 0.02-0.04 |
- - - - |
0.75 |
1.6 2.4 4.0 4.8 |
40 38 32 22.5 |
190 150 125 100 |
0.65 |
Таблиця 5.3 – Параметри магнітопроводів
Тип магнітопроводу |
D, мм |
d, мм |
h, мм |
Sст, см2 |
lст, см |
Qо, см2 |
A, см2 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
К12×10×3 |
12 |
10 |
3 |
0.03 |
3.46 |
0.2 |
0.00035 |
К13×10×3 |
13 |
10 |
3 |
0.045 |
3.62 |
0.2 |
0.0005 |
К15×12×3 |
15 |
12 |
3 |
0.045 |
4.25 |
0.28 |
0.0008 |
К18×15×3 |
18 |
15 |
3 |
0.045 |
5.18 |
0.44 |
0.0017 |
К20×15×3 |
20 |
15 |
3 |
0.075 |
5.5 |
0.44 |
0.0026 |
К24×17×3 |
24 |
17 |
3 |
0.105 |
6.44 |
0.57 |
0.0053 |
К24×17×5 |
24 |
17 |
5 |
0.175 |
6.44 |
0.57 |
0.0088 |
К28×20×5 |
28 |
20 |
5 |
0.2 |
7.54 |
0.78 |
0.016 |
К42×30×3 |
42 |
30 |
3 |
0.18 |
11.3 |
1.76 |
0.049 |
К42×30×5 |
42 |
30 |
5 |
0.3 |
11.3 |
1.76 |
0.0834 |
К42×30×7 |
42 |
30 |
7 |
0.42 |
11.3 |
1.76 |
0.115 |
К48×34×7 |
48 |
34 |
7 |
0.49 |
12.9 |
2.27 |
0.196 |
К48×34×10 |
48 |
34 |
10 |
0.7 |
12.9 |
2.27 |
0.28 |
К60×40×7 |
60 |
40 |
7 |
0.7 |
15.7 |
3.14 |
0.44 |
К60×40×10 |
60 |
40 |
10 |
1.0 |
15.7 |
3.14 |
0.63 |
Продовження таблиці 5.3
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
К80×48×7 |
80 |
48 |
7 |
1.12 |
20 |
4.5 |
1.13 |
К80×48×10 |
80 |
48 |
10 |
1.6 |
20 |
4.5 |
1.62 |
Таблиця 5.4 – Параметри проводу ПЭЛШО
Діаметр проводу з міді, мм |
Перетин проводу з міді, мм2 |
dиз, мм |
qиз, мм2 |
1 |
2 |
3 |
4 |
0.05 |
0.00196 |
0.12 |
0.0113 |
0.08 |
0.005 |
0.15 |
0.0177 |
0.10 |
0.00785 |
0.175 |
0.024 |
0.11 |
0.0095 |
- |
- |
0.12 |
0.011 |
0.195 |
0.0298 |
0.14 |
0.0154 |
- |
- |
0.15 |
0.0177 |
0.225 |
0.0398 |
0.16 |
0.020 |
0.235 |
0.0434 |
0.18 |
0.025 |
0.255 |
0.051 |
0.19 |
0.028 |
- |
- |
0.20 |
0.0314 |
0.29 |
0.066 |
0.21 |
0.0346 |
0.3 |
0.0706 |
0.23 |
0.0415 |
0.32 |
0.0805 |
0.25 |
0.049 |
0.34 |
0.0909 |
0.27 |
0.057 |
0.37 |
0.1075 |
0.29 |
0.066 |
- |
- |
0.31 |
0.0755 |
0.415 |
0.135 |
0.35 |
0.096 |
0.455 |
0.163 |
0.38 |
0.113 |
0.485 |
0.185 |
0.41 |
0.132 |
0.52 |
0.212 |
0.44 |
0.152 |
0.55 |
0.237 |
0.47 |
0.1735 |
0.58 |
0.262 |
0.49 |
0.1886 |
0.6 |
0.283 |
0.51 |
0.2043 |
- |
- |
0.55 |
0.2376 |
0.665 |
0.347 |
0.57 |
0.255 |
0.68 |
0.363 |
0.59 |
0.2734 |
0.705 |
0.39 |
0.64 |
0.3217 |
0.755 |
0.448 |
0.69 |
0.3739 |
0.805 |
0.509 |
0.74 |
0.43 |
0.865 |
0.588 |
0.80 |
0.503 |
0.925 |
0.672 |
0.86 |
0.58 |
0.985 |
0.762 |
