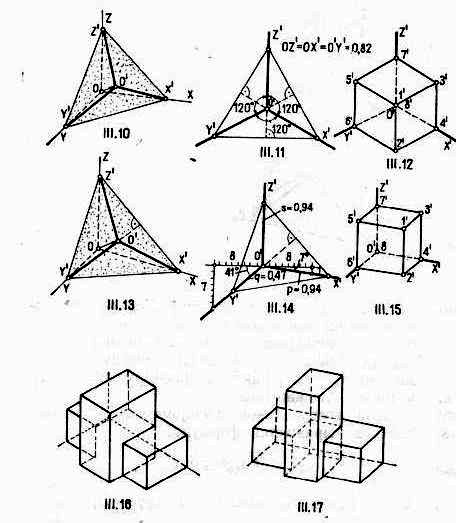

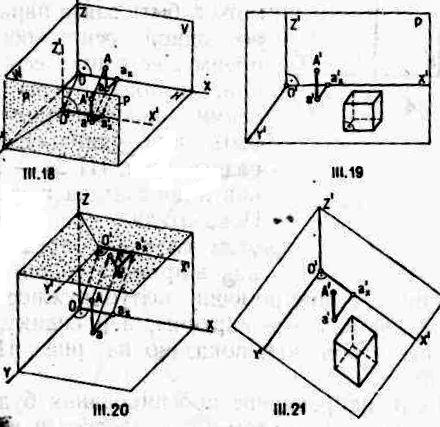

Построение аксонометрии по стандартным проекциям

Общие сведения об освещенности

Степень освещенности поверхности предмета зависит от интенсивности света, величины угла, под которым лучи света падают на поверхность, от фактуры поверхности, ее окраски и других факторов.

Отраженным светом называют свет, который отражается от смежных поверхностей объекта и других окружающих его предметов, освещенных прямым светом.

Отраженный свет вызывает появление рефлексов, более светлых участков, которые способствуют выявлению формы объекта в тени. Поэтому падающие тени всегда темнее собственных.

Рассеянный свет возникает в результате многогранного отражения света от окружающих предметов, имеющих различную фактуру поверхности, а так же под действием диффузного света небосвода.

1) Свет – самое освещенное место поверхности, где свет падает под прямым углом.

2) Блик – образуется на блестящей, полированной поверхности в зоне максимальной освещенности.

3) Полутон – при освещении лучами, падающими под острым углом.

4) Полутень

5) Собственная тень, ее начальная, пограничная с освещенной частью зона, является самым темным местом на поверхности.

6) Рефлекс

7) Падающая тень, как собственная тень, неоднородна.

В общем градации освещенности объекта зависят от многих факторов.

Построение теней в аксонометрии

Прием построения теней в аксонометрии аналогичен основным способам построения теней в ортогональных проекциях.

Направление светового луча задается его основной аксонометрической проекцией, а так же вторичной горизонтальной проекции луча с дополнительной проекцией на одну из вертикальных плоскостей объекта.

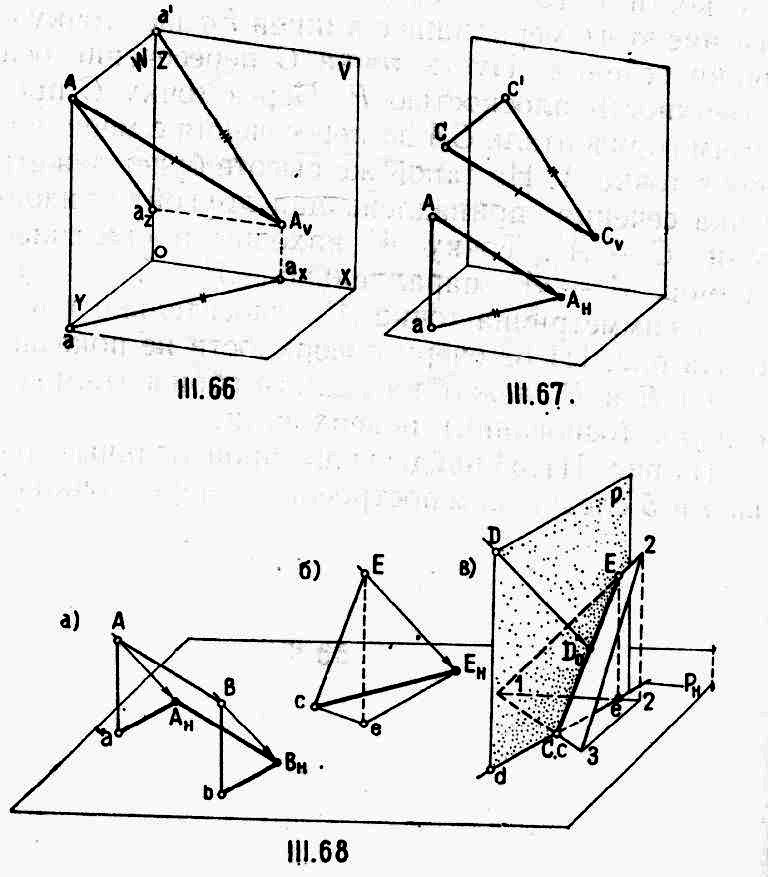

Для построения теней необходимы две проекции луча: первичная ААV и одна из вторичных ааx или а' АV или АаZ (рис.111.66). Преимущественно берется вторичная проекция луча на ту плоскость, на которую строится падающая тень.

Для построения тени от точки (рис.111.67) через первичную проекцию точки А проводится первичная проекция луча ААН, а через вторичную проекцию а точки А проводится вторичная проекция луча аАН. Точка АН их пересечения и будет тенью от точки А на плоскости Н.

Тень от прямой на плоскость, ей перпендикулярную, падает по проекции луча, т.е. по линии а - АН; b – ВН; тень от прямой на плоскость, ей параллельную, падает параллельно прямой – по линии АН - ВН (рис.111.68, а). тень от прямой, пересекающей плоскость на этой плоскости проходит через след прямой (рис.111.68, б), т.е. через точку С.

При построении тени от точки на плоскости общего положения поступают как в случае определения точки пересечения прямой (луча) с плоскостью, т.е. используют вспомогательную секущую плоскость, проходящую через прямую (рис.111.68, в).

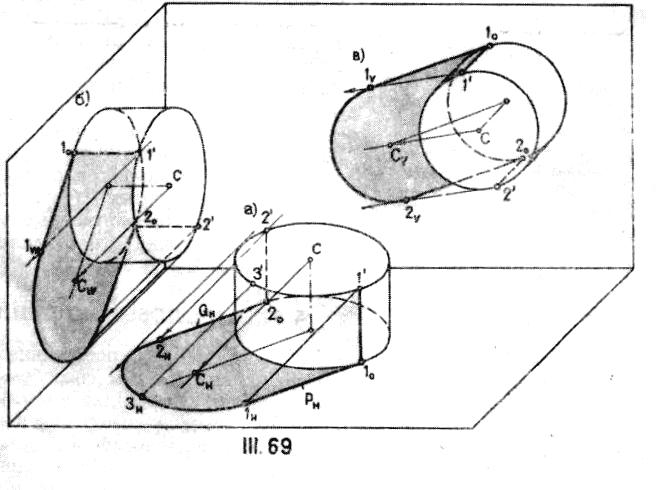

Пример: построение тени цилиндра (рис.111.69)

К основанию цилиндра проводятся касательные следы лучевых плоскостей РН и QН параллельно вторичной проекции луча. Точки касания определяют две образующие – границу собственной тени 101' и 202', а следы плоскостей – границу падающей тени 101Н и 20 – 2Н. тени от части верхнего основания 1 – 3 -2 можно построить по отдельным точкам, но в данном случае она повторяет форму основания 1 – 3 – 2 и может быть выполнена графически ( при помощи кальки).
