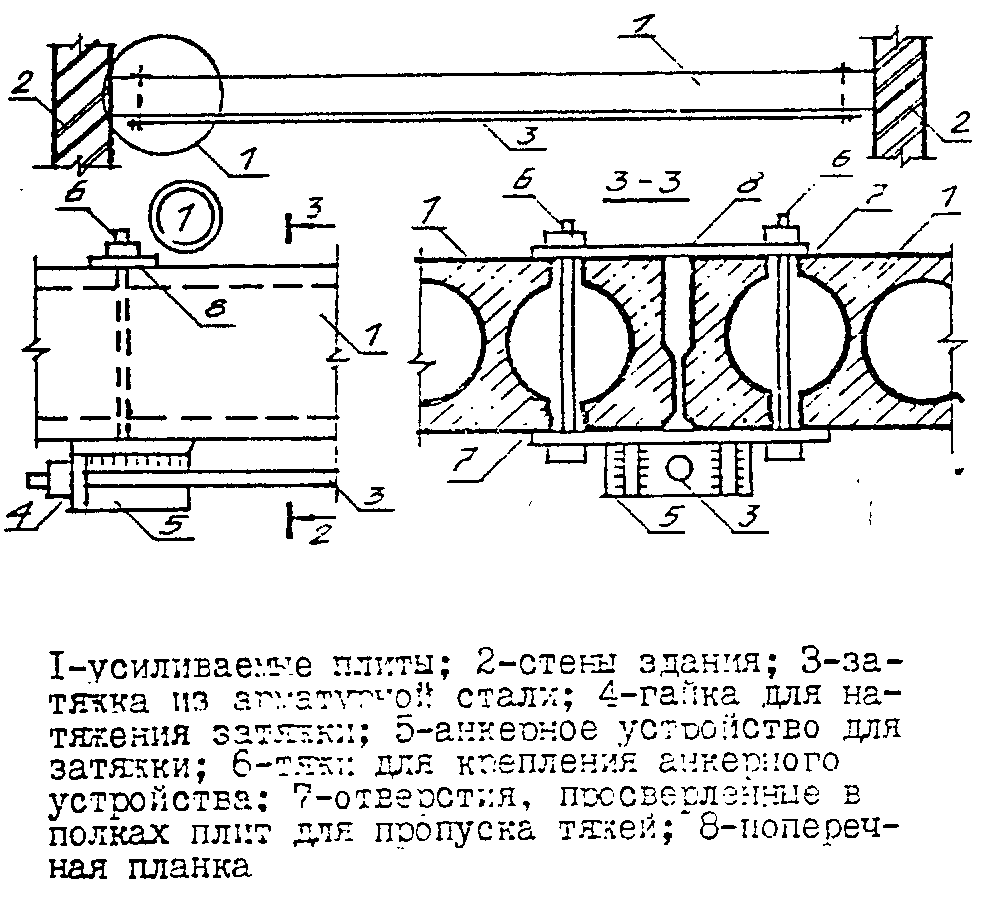

Установка шпренгельных затяжек

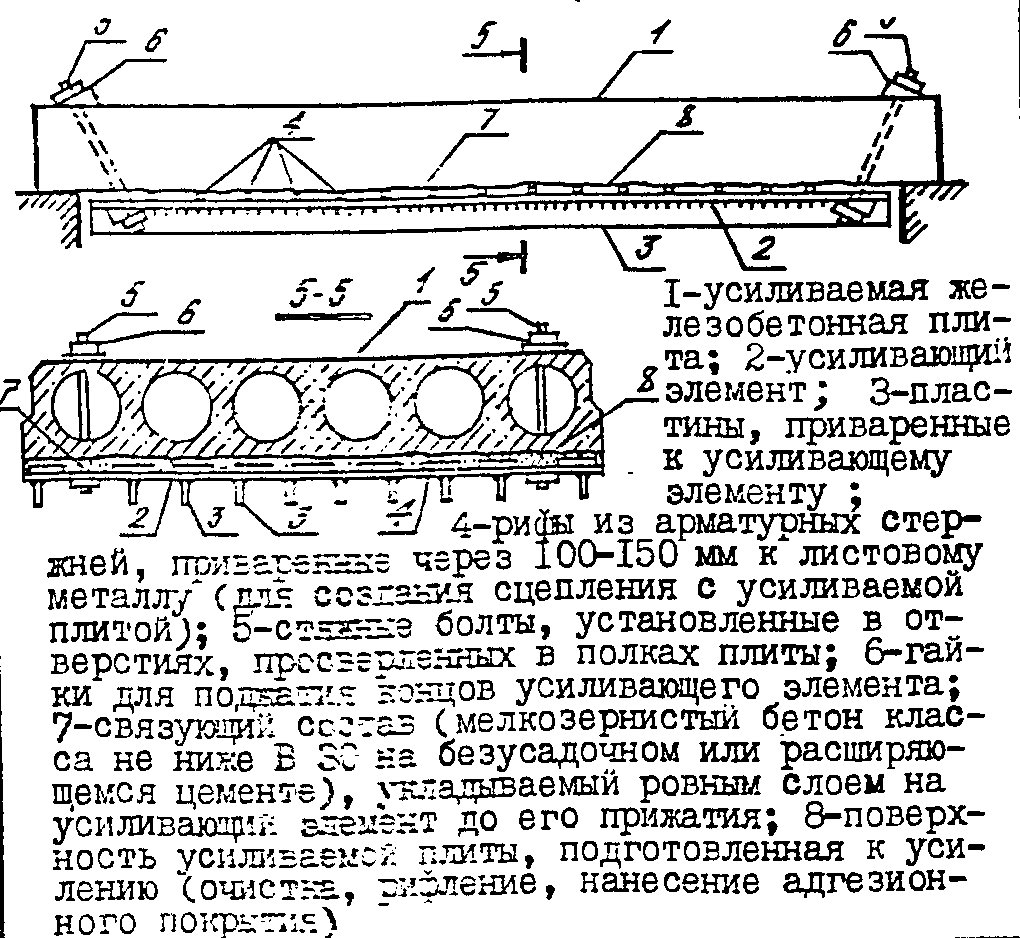

Установка пердварительно напряженных элементов из листового металла

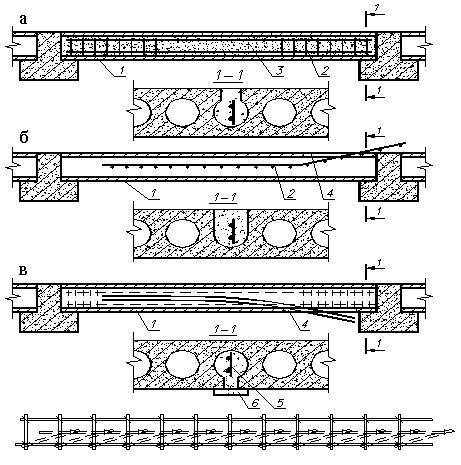

Усилении дополнительной арматурой при частичном вскрытие пустот
а – плита после усиления;
б – установка сварных каркасов без
вскрытия пустот по всей длине;
в – установка вязанных каркасов
1 – плита после усиления,
2 – сварной каркас,
3 – бетон,
4 – отверстия,
5 – вязанный каркас или отдельные стержни,
6 – опалубка
Дополнительная арматура устанавливается в пустоты через отверстия, пробитые со стороны верхней или нижней граней плиты. При этом, если пустоты вскрываются не по всей длине пролета плиты, то сварные каркасы вводятся в горизонтальном, а вязаные в сложенном положении. После установки в пустоты каркасы приводятся в проектное положение, а пустоты с помощью бетононасосов заполняются бетоном
.

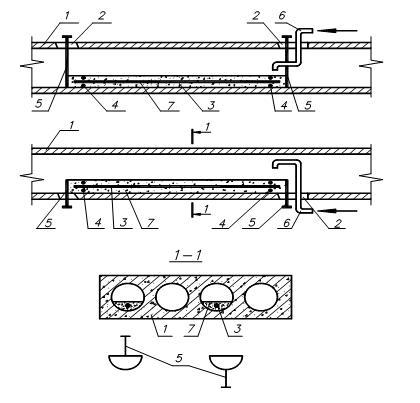

Усиление растянутой зоны многопустотных плит установкой дополнительной арматуры
а – при устройстве щелей сверху плиты;
б – при устройстве щелей снизу плиты
1 – усиливаемая плита,
2 – щель,
3 – дополнительная арматура,
4 – фиксатор,
5 – ограничительная пластина,
6 – патрубок,
7 – полимерраствор
С целью уменьшения расхода материалов при усилении многопустотных плит дополнительная арматура может устанавливаться не по всей длине плиты, а пустоты заполняться не на весь объем. Для этого по концам зоны усиления со стороны верхней или нижней грани плиты выполняются щели, на арматуру устанавливаются фиксаторы, вводится арматура в пустоты в средней зоне панели, устанавливаются временные ограничительные пластины, через щели с помощью патрубков пустоты между ограничительными пластинами заполняются полимерраствором, после твердения которого, ограничительные пластины извлекаются, а щели заделываются.
Толщина слоя полимерраствора определяется из условия прочности контактного шва и должна быть не менее 3d, где d -диаметр дополнительной арматуры.

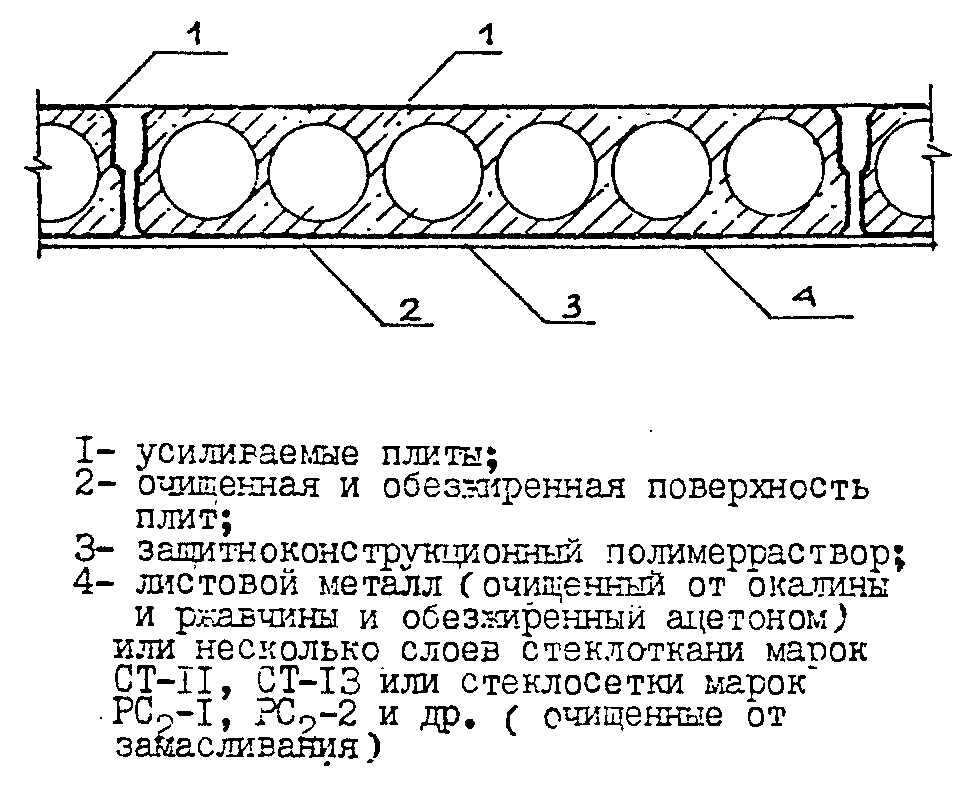

Наклейка стеклоткани или листового металла на полимеррастворе

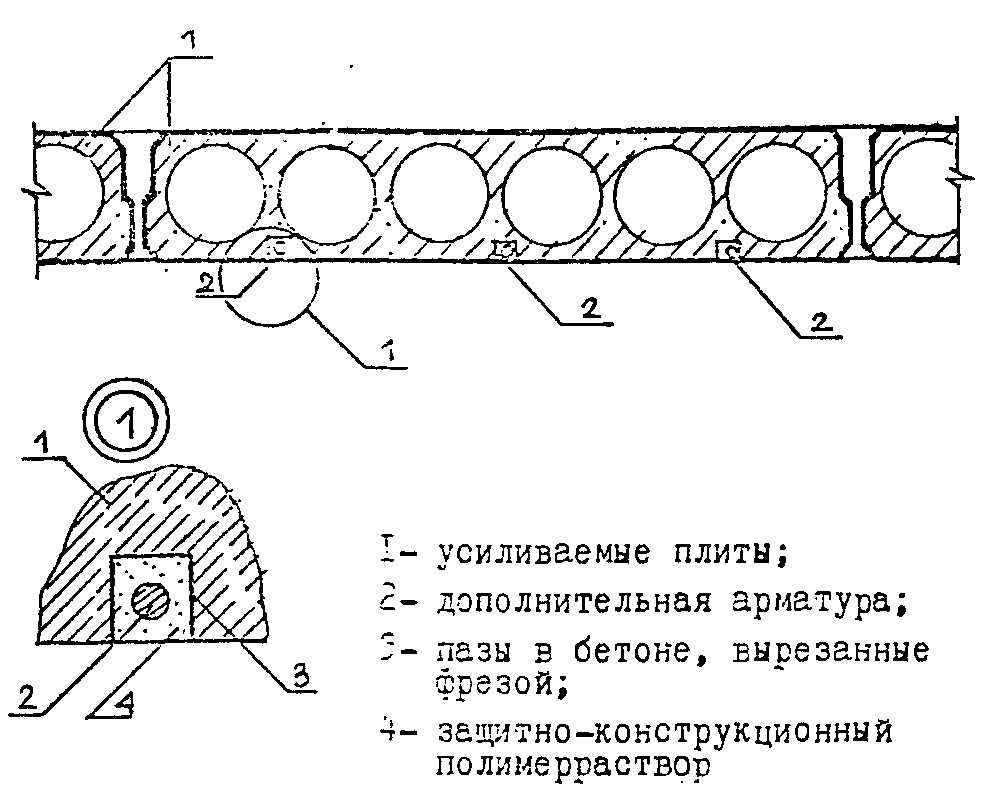

Установка дополнительной арматуры на полимеррастворе
