6. Стадия опытной эксплуатации.
Уточнение технических решений.
7. Стадия внедрения.
Передается вся необходимая документация для выпуска готового изделия.
Каждый этап делится на процедуры, а они подразделяются на операции.
В ходе проектирования вырабатываются проектные решения - описания объекта или его составной части, достаточные для рассмотрения и принятия заключения об окончании проектирования или путях его продолжения.
Часть проектирования, заканчивающаяся получением проектного решения, называется проектной процедурой. Выполнение одной или нескольких проектных процедур, объединенных по признаку принадлежности получаемых проектных решений к одному иерархическому уровню и (или) аспекту описаний, составляет этап проектирования.
Н
а
любой стадии или этапе проектирования
может быть выявлена ошибочность или
неоптимальность ранее принятых решений
и, следовательно, необходимость или
целесообразность их пересмотра. Подобные
возвраты типичны для проектирования
и обусловливают его итерационный4
характер.
В частности, может быть выявлена необходимость корректировки технического задания. В этом случае чередуются процедуры внешнего и внутреннего проектирования. Под внешним проектированием понимаются процедуры формирования или корректировки технического задания, под внутренним проектированием - процедуры реализации сформированного технического задания. Основа внешнего проектирования – правильный учет современного состояния техники, возможностей технологий, прогноз их развития на период не меньший жизненного цикла объекта. Необходим учет экономических показателей, сроков проектирования и изготовления. На основе вышеперечисленного формулируется первоначальный вариант ТЗ. Оценку выполнимости ТЗ и рекомендации по корректировке получают с помощью внутреннего проектирования. Часто для сложных объектов имеет место итерационный процесс: формулировка ТЗ корректировка и оценка (поочередно внешнее и внутреннее проектирование).
Маршрут проектирования - это последовательность этапов и процедур для проектирования объекта. Маршруты для многих процессов могут быть одинаковыми. Это типовые маршруты.
Пример: построение любой БД начинается с построения информационной модели; далее - выбор СУБД; производится формирование логической структуры БД, проектирование физической структуры БД; и т.д.

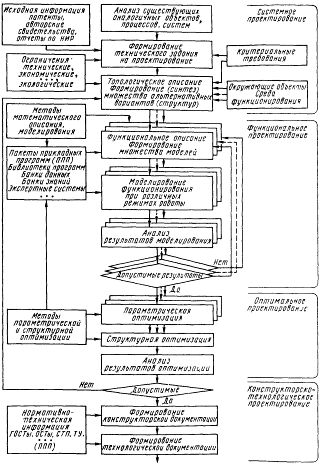

На рис. 1 представлена в качестве примера обобщенная схема процесса автоматизации проектирования.
Рис. 1. Обобщенная схема процесса автоматизации проектирования
1 .5. Классификация типовых проектных процедур
Различают задачи:
синтеза - построение описания системы по её функционированию;
анализа - определение функционирования по заданному описанию системы (табл. 1).
Синтез бывает:
структурный - оптимизируется структура изделия;
параметрический - оптимизируются параметры системы (быстродействие).
Синтез называют оптимизацией5, если определяются наилучшие в заданном смысле структура и значение параметров.
Таблица 1
Некоторые виды задач анализа и синтеза
Анализ |
Синтез |
1. Одновариантный анализ:
|
1. Структурный синтез:
|
2. Многовариантный анализ:
|
2. Параметрический синтез:
|
