6. Архитектурное решение фасада.
Фасад решен с фронтальной асимметричной композицией, подчеркивающей перпендикулярное развитие производственного процесса. Тектоника наружных стен, художественно выражающая работу конструкций, проявляется в сочетании горизонтальной и вертикальной разрезки на панели в совокупности с горизонтальными светопроемами. В целях снятия ощущения монотонности был использован прием остановки ритма между перпендикулярными пролетами. Для достижения масштабности была исключена мелкая деталировка. Фасад предусматривает окраску синтетическими атмосферостойкими красками, с тщательной проработкой швов. Основным принят первый вариант фасада в связи с его большей архитектурно-художественной выразительностью.

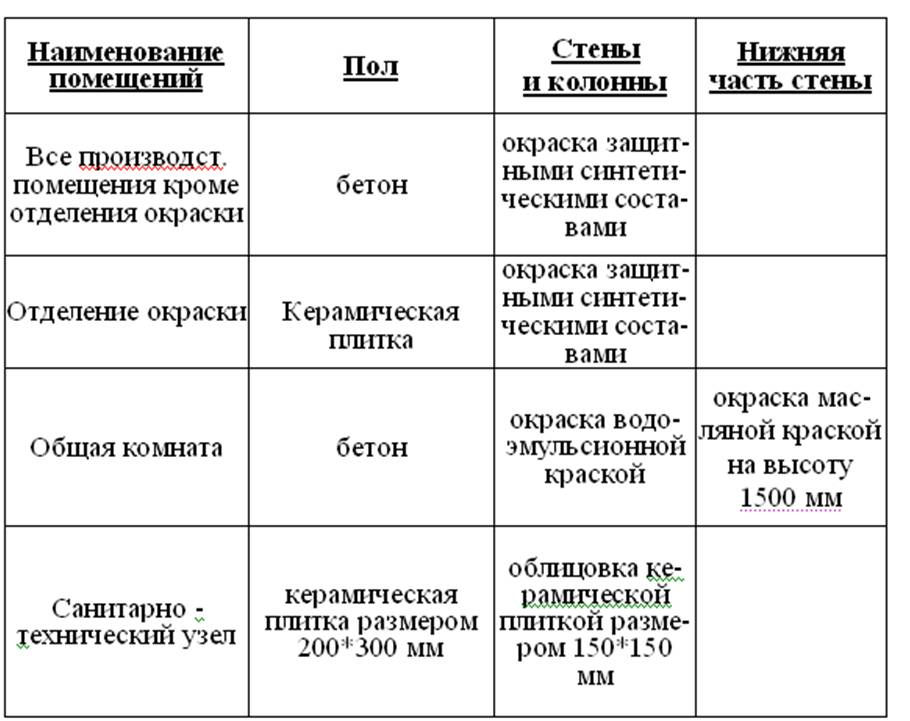

7. Внутренняя отделка
8. Противопожарные мероприятия
Проектируемое здание IV степени огнестойкости, класс конструктивной пожарной опасности С3, класс функциональной опасности Ф 4.
Металлические конструкции обработать - «Файрекс 400».
Расстояние от края проезжей части до стен составляет не более 6 м, предусмотрена возможность проезда с двух сторон к зданию. Вдоль проездов предусмотрена установка пожарных гидрантов на расстоянии не более 2 м от бордюра, максимальное расстояние между гидрантами составляет не более 150 м.
Несущие конструкции покрытия приняты из несгораемых материалов. Согласно СНиП площадь этажа между противоположными стенами не должна превышать 2500 м, поскольку это условие соблюдено, то дополнительная противопожарная преграда не требуется.
Высота горизонтальных участков путей эвакуации в свету принята не менее 2м. В полу на путях эвакуации нет перепадов высот более 45см и выступов, двери приняты без порогов. На путях эвакуации не предусмотрены сгораемые и выделяющие токсичные газы и едкий дым.
Для отделки здания не предусмотрены сгораемые материалы, которые при горении выделяют удушливые и токсические газы или вызывают интенсивное задымление помещений.
9.Природоохранительные мероприятия
Сточные воды по характеру загрязнения - хозяйственно-бытовые. Концентрация загрязнения соответствует СНиП 2.04.03-75 п. 6.4. Стоки отводятся по закрытой системе самотечных трубопроводов в соответствующие сети с последующей на очистные канализационные сооружения полой биологической очистки.
Перед началом строительных работ предусмотрена срезка растительного слоя на глубину 0,2м под дорожные покрытия, тротуары и площадки. Срезанный растительный слои предварительно складывается на свободной от постройки территории для временного хранения. При благоустройстве растительный грунт используется для устройства газонов.
Решение генерального плана обеспечивает естественное проветривание территории. Проектом решены вопросы эрозии и заболачивания почвы.
10. Основные строительные показатели
Площадь застройки здания - 4428 м²
Общая площадь производственного здания – 4500 м²
Строительный объем – 77047 м³.
11. Список литературы
СНиП 2.09.04.-87*. Административные и бытовые здания / Госстрой России. М.: ГУП ЦПП, 2002. 20с.
СНиП 21-01-97. Пожарная безопасность зданий и сооружений / Госстрой России. М.: ГУП ЦПП, 1996. 17 с.
СНиП 23-05-95. Естественное и искусственное освещение / Минстрой России. М.: ГУП ЦПП, 1996. 35 с.
СНиП II-3-79*. Строительная теплотехника / Госстрой России. М.: ГУП ЦПП, 1998. 29 с.
СНиП II-12-77. Защита от шума / Госстрой России. М.: ГУП ЦПП, 2000. 25 с.
Справочник по инженерно-строительному черчению / Н.Л. Рускевич, Д.И. Ткач, М.Н. Ткач. Киев: Будивельник, 1987. 264 с.
Шерешевский И.А. Конструмрование промышленных зданий и сооружений. Л.: Стройиздат, 1979. 168 с.
