3.6 Оформление иллюстраций

Иллюстрации (рисунки) в текстовом документе даются для пояснения излагаемого текста и должны быть выполнены в соответствии с требованиями стандартов ЕСКД.

Количество иллюстраций должно быть необходимым и достаточным для пояснения излагаемого текста. Иллюстрации могут быть расположены как по тексту записки (как правило, сразу, после ссылки на рисунок), так и на отдельном листе (горизонтально или вертикально), а также в приложении. Расположение, размер и качество иллюстраций должны быть достаточными для их понимания. Иллюстрации могут быть представлены в черно-белом или цветном исполнении.

Иллюстрации, если их больше одной, нумеруют арабскими цифрами. Текст заголовка пишут с прописной буквы и в конце не ставят никаких знаков. Позиции отделяют друг от друга точкой с запятой; номера позиций отделяют от расшифровок знаком тире. Гарнитура шрифта – Times New Roman, размер – 14 пт., курсив (или GOST A, размер – 16 пт), цвет – черный, выравнивание – по центру, положение – в тексте. Отступы от основного текста документа сверху и снизу – 1 интервал. Все рисунки могут иметь только номер или номер и название рисунка. Если имеются цифровые или буквенные обозначения, они должны быть объяснены под рисунком или описаны в тексте.

Пример:

Рис. 2.4. Коленчатый вал двигателя К-750М:

1 – шатун; 2 – щека кривошипа; 3 – палец; 4 – передняя цапфа; 5 – роликовый подшипник; 6 – задняя цапфа.

Графики и диаграммы следует выполнять с сеткой, но без стрелок. Сетка графика определяется масштабом шкал (равномерных или логарифмических) осей координат. На осях графиков указывают наименование и единицу величины, числовые значения которых помещены у делений шкалы на осях. Если на рисунке имеется несколько графиков, то они вычерчиваются разными линиями (непрерывной, штриховой и т. д.), или разными цветами, либо около линий ставят порядковые номера с последующей расшифровкой.

Пример

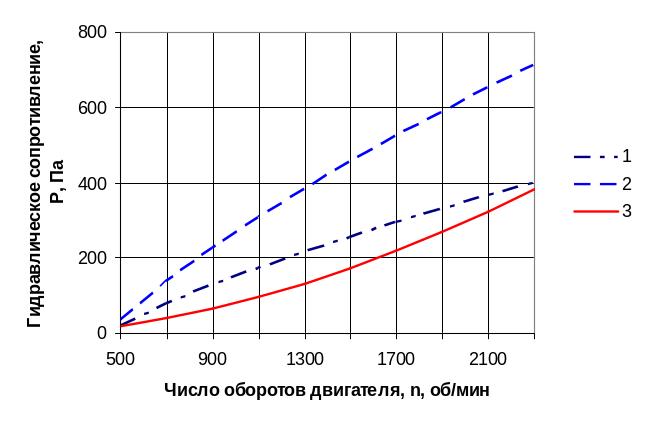

Рис. 2.5. Графики изменения гидравлического сопротивления различных конструкций теплообменников для утилизации тепла выхлопных газов ДВС: 1 – «пучок» труб; 2 – «пучок» труб с оребрением; 3 – компактный трубчато-ребристый теплообменник

Расположение, оформление и подписи графиков и диаграмм в пояснительной записке выполняются так же, как для рисунков (см. выше).

3.7 Построение таблиц

Таблицы применяют для лучшей наглядности и удобства сравнения показателей. Выравнивание таблиц, как правило, по середине листа. Слово «Таблица» и ее номер располагают над таблицей в левой части. Заголовки указывают в единственном числе. Название таблицы должно отражать ее содержание, быть точным, кратким. Название таблицы следует помещать сверху только над первой частью таблицы, через тире сразу же за номером таблицы. Точка в конце названия таблицы не ставиться. При продолжении таблицы на следующей странице пишут, например – «Продолжение табл. 2.1».

Таблицы, если их в документе более одной, нумеруется арабскими цифрами сквозной нумерацией. При этом номер состоит из номера раздела и порядкового номера таблицы, разделенных точкой. Гарнитура шрифта – Times New Roman, размер – 14 пт., курсив (или GOST A, размер – 16 пт), цвет – черный, выравнивание – по левому краю таблицы. Гарнитура шрифта внутри таблицы – Times New Roman, размер – от 9 до 14 пт. (или GOST A, размер – от 10 до 16 пт), в зависимости от объема и содержания. Отступы от основного текста документа сверху и снизу – 1 интервал.

Пример:

Таблица 3.1 – Технические характеристики экскаватора ЭО 3122

Наименование характеристики	Величина
Мощность двигателя, кВт (л.с.)	57,4 (78)
Давление в гидросистеме, МПа	28
Макс. скорость передвижения, км/ч	3
Емкость основного ковша, м3	0,63

На все таблицы документа должны быть приведены ссылки в тексте документа, при ссылке следует писать слово «табл.» с указанием ее номера. Заголовки граф (столбцов) и строк таблицы следует писать с прописной буквы, как правило, параллельно строкам таблицы. При необходимости допускается перпендикулярное расположение заголовков граф. Головка таблицы должна быть отделена линией от остальной части таблицы. Высота строк таблицы должна быть не менее 8 мм.

Таблицу, в зависимости от ее размера, помещают под текстом, в котором впервые дана ссылка на нее, или на следующей странице, а при необходимости – в приложении к документу. Допускается помещать таблицу на отдельном листе вдоль длинной стороны листа документа.

Если строки или графы таблицы выходят за формат страницы, ее делят на части, помещая одну часть под другой или рядом, при этом в каждой части таблицы повторяют ее головку и боковик. При делении таблицы на части допускается ее головку или боковик заменять соответственно номером граф и строк. При этом нумеруют арабскими цифрами графы и (или) строки первой части таблицы.

Если в конце страницы таблица прерывается и ее продолжение будет на следующей странице, в первой части таблицы нижнюю горизонтальную линию, ограничивающую таблицу, не проводят.

Если в графе таблицы помещены значения одной и той же физической величины, то обозначение единицы физической величины указывают в заголовке (подзаголовке) этой графы. Если числовые значения величин в графах таблицы выражены в разных единицах физической величины, их обозначения указывают в подзаголовке каждой графы.

Если цифровые данные в графах таблицы выражены в различных единицах физических величин, то их указывают в заголовке каждой графы. Если все параметры, размещенные в таблице выражены в одной и той же единице физической величины, то над таблицей помещают ее сокращенное обозначение («Размеры, мм», «Размеры, м»).

Если в таблице преобладающая часть граф с параметрами, выраженными преимущественно в одной единице физических величин, то над таблицей помещают надпись с преобладающей единицей физической величины, а сведения о других единицах физических величин дают в заголовках соответствующих граф.
