1 0.Принципы построения замкнутых систем управления электроприводом.
Замкнутые структуры электрического привода строятся по принципам компенсации возмущений и отклонений, называемых также принципом обратной связи.
О
сновным
признаком замкнутой структуры
электрического привода является наличие
цепи, по которой на вход электропривода
вместе с задающим сигналом скорости
Uз.с. подается сигнал Uм=kмMс,
пропорциональный моменту нагрузки Мс.
В результате этого управления
электропривода осуществляется суммарным
сигналом U∆, который автоматически
изменяется в нужную сторону при
колебаниях момента нагрузки, обеспечивая
с помощью системы управления поддержание
скорости электропривода на заданном
уровне.
П
одавляющее
большинство замкнутых структур
электропривода строятся по принципу
отклонения (обратной связи). Он
характеризуется наличием цепи обратной
связи, соединяющей выход электропривода
с его входом. сигнал обратной связи
Uо.с=ko.c.w подается на вход электропривода,
где он вычитается из сигнала задания
скорости Uз.с..
У
правление
электропр. осуществляется сигналом
отклонения UD=Uзс – Uос
Все виды обратных связей делятся на положительные и отрицательные, линейные и нелинейные, жесткие и гибкие.
П называется такая обратная связь, сигнал которой направлен согласно (складывается) с задающим сигналом, в то время как сигнал О связи направлен ему встречно.
Ж обратная связь характеризуется тем, что она действует как в установившемся, так и в переходном режимах электропривода. Сигнал Г обратной связи вырабатывается только в переходных режимах электропривода и служит для обеспечения требуемого их качества, например устойчивости движения, допустимого перерегулирования и т.д.
Линейная обратная связь характеризуется пропорциональной зависимостью между регулируемой координатой и сигналом обратной связи Uо.с
11.Замкнутые системы эп с двигателем постоянного тока.
Для получения значительных диапазонов и высокой точности регулирования скорости, а так же для точного регулирования (или ограничения) тока и момента возможно обеспечить лишь в замкнутой системе П – Д «преобразователь-двигатель».

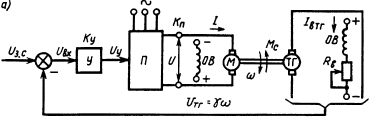

Замкнутая система П - Д с отрицательной обратной связью по скорости двигателя постоянного тока независимого возбуждения. Основу такой системы составляет разомкнутая схема П - Д. На валу ДПТНВ находится датчик скорости - тахогенератор ТГ, выходное напряжение которого UТГ=γω пропорционально скорости ДПТ и является сигналом обратной связи. Коэффициент пропорциональности γ называется коэффициентом обратной связи по скорости и может регулироваться за счет изменения тока возбуждения тахогенератора IвТГ.
При уменьшении момента нагрузки обратная связь будет действовать в другом направлении, приводя к снижению ЭДС преобразователя, благодаря наличию обратной связи осуществляется автоматическое регулирование
ЭДС преобразователя, а значит, и подводимого к ДПТ напряжения, за счет чего повышается жесткость характеристик ЭП.

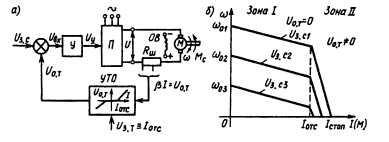

Регулирование (ограничение) тока и момента двигателя постоянного тока с помощью нелинейной отрицательной обратной связи по току. В качестве датчика тока в этой системе ЭП используется шунт с сопротивлением Rш, падение напряжения на котором пропорционально току якоря I. В результате сигнал обратной связи по току.
Uот=βI, где β - коэффициент обратной связи по току, Ом.
Замкнутые электроприводы с подчиненным регулированием координат.
Регулирование каждой координаты происходит в собственном замкнутом контуре и требуемые характеристики ЭП в статике и динамике можно получить за счет выбора схемы и параметров регулятора этой координаты и цепи ее обратной связи.
