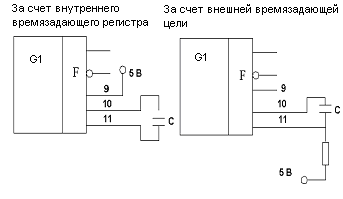

Схемы включения для формирования импульсов заданной длительности

Длительность импульса 

  1.  =1,4*103 *С

  2.  = RCLn2 = 0,7RC ,

где 2 кОм < R < 40 кОм и 0 < C <1000 мкф

Обычно 20 нс <  <50 нс при С = 0 (без ёмкости)

(нс)=0.7R(кОм)С(пФ)

Ток потребления во время импульса – 40мА

tF01 от любого входа A

45-70 нс

tF10 от любого входа A

50-80 нс

tF01 от входа B

35-55 нс

tF10 от входа B

40-65 нс

60

К155АГЗ - сдвоенный ждущий одновибратор. Каждый из одновибраторов микросхемы имеет два входа для запуска – А и В, вход сброса R, выводы С и RC для подключения времязадающих цепочек, прямой и инверсный выходы. На прямом выходе будет «0», если на входе R или В «0», или, если на входе А «1». Если на входе А «0», а на входах В и R «1», то при изменении одного из состояний этих входов на противоположное происходит запуск одновибратора.

Выполнен в корпусе, имеющем 16 выводов.

Входы

Выходы

А

В

R

F

F

~

~

0

0

1

~

0

~

0

1

1

~

~

0

1

1

1

0

1

0

1

Схемы включения для формирования импульсов заданной длительности

В основном варианте включения без диода, сопротивление резистора R может находиться в пределах 5...51 кОм, емкость конденсатора С - любая. При установке оксидного конденсатора необходимо устанавливать диод. В этом случае полярность включения меняется.

В отсутствие внешнего конденсатора С ждущий одновибратор генерирует импульсы длительностью примерно 50..200 нс при сопротивлении резистора R соответственно 5,1...51 кОм

61

Длительность генерируемого импульса приближенно может быть определена по формуле

 = 0.28СR(1 +0.7/R)

Размерности в этой формуле те же, что и в формуле для микросхемы К155АГ1.

62

Корпуса микросхем

а)

б)

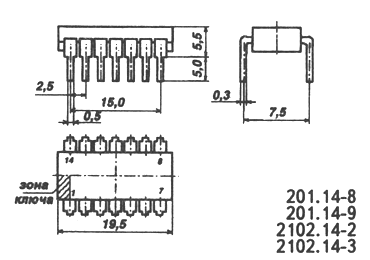

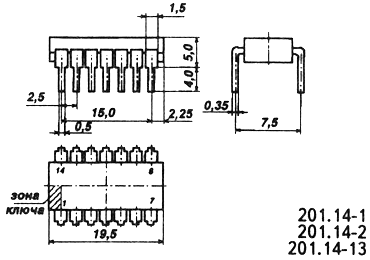

Рис. 1. Корпус микросхемы на 14 выводов: а – пластиковый (К), б – керамический (КМ)

63

а)

б)

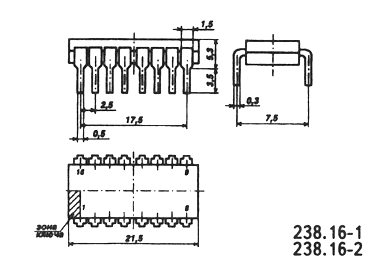

Рис. 2. Корпус микросхемы на 16 выводов: а – пластиковый (К), б – керамический (КМ)

64

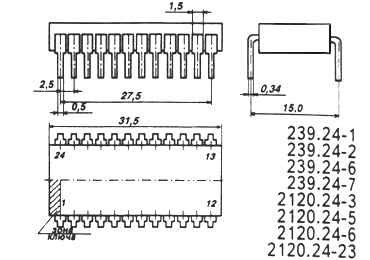

Рис. 3. Корпус микросхемы на 24 вывода.

65

Микросхемы ТТЛ различных серий

Схемы “ И ”

Серия

Обозначение

1

2

3

4

5

6

8

10

К155

ЛИ

*

*

*

К555

ЛИ

*

*

*

*

*

КМ555

ЛИ

*

*

*

*

К531

ЛИ

*

*

КР1533

ЛИ

*

*

КР1531

ЛИ

*

*

*

*

*

*

*

К155ЛИ1
