Схемы с памятью Триггеры
Название |
Тип |
Структура синхронизации |
Асинхронные входы |
Наличие инверсных выходов |
|
|
|
|
R |
S |
|
ТВ1 * |
JK |
Статическая двухступенчатая |
Есть |
Есть |
Есть |
ТВ6 |
JK |
Статическая одноступенчатая |
Есть |
Нет |
Есть |
ТВ9 * |
JK |
Статическая одноступенчатая |
Есть |
Есть |
Есть |
ТВ10 |
JK |
Статическая одноступенчатая |
Нет |
Есть |
Есть |
ТВ11 |
JK |
Статическая одноступенчатая |
Есть |
Есть |
Есть |
ТВ15 |
JK |
динамическая |
Есть |
Есть |
Есть |
ТМ2 * |
D |
динамическая |
Есть |
Есть |
Есть |
ТМ5 * |
D |
Статическая одноступенчатая |
Нет |
Нет |
Нет |
ТМ7 * |
D |
Статическая одноступенчатая |
Нет |
Нет |
Есть |
ТМ8 * |
D |
динамическая |
Есть |
Нет |
Есть |
ТМ9 * |
D |
динамическая |
Есть |
Нет |
Нет |
ТР2 |
RS |
Статическая одноступенчатая |
Есть |
Есть |
Нет |
36

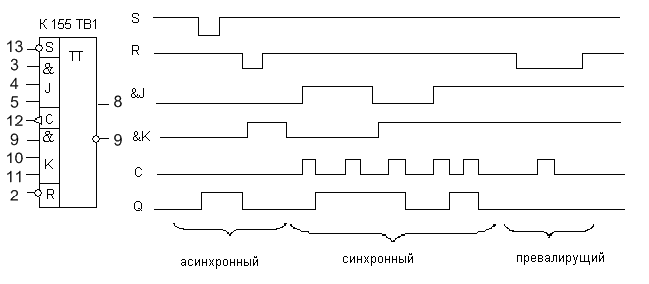

К155ТВ1- JK триггер двухступенчатый, синхронизируемый с асинхронными входами установки в «0» и в «1» и парафазным выходом. J и K имеют по три коньюнктивно объединенных входа. Синхронизируемая работа триггера состоит в переключении триггера в зависимости от сигналов J и K. Смена сигналов на выходах триггера происходит по заднему фронту сигнала С (смена уровня с «1» на «0»). Если J=K=0, триггер находится в режиме хранения, если J=K=1, происходит смена состояния на противоположное. Если J=1, K=0 происходит установка в «1», если J=0, K=1 – установка в «0». Для правильной работы JK-триггера смена водных сигналов J и K допустима лишь при С=0. Входы S и R являются асинхронными превалирующими. При S=R=1 схема работает в синхронном режиме (входы S и R не влияют на работу). Если на вход S подать «0», а на вход R – «1», то независимо от сигналов, поступающих на синхронные входы J, K, C, триггер переключится в «1». Если на вход R подать «0», а на вход S – «1», то независимо от сигналов, поступающих на синхронные входы J, K, C, триггер переключится в «0». При подаче на входы R и S нулевых уровней одновременно, на прямом и инверсном выходах установятся уровни 1(нерабочее, запрещенное состояние триггера).
Выполнен в корпусе, имеющем 14 выводов.
Вывод 7 - общий(земля), вывод 14 - питание(+5в).
37
Таблица работы К155ТВ1
S |
R |
C |
J |
K |
Q(t+1) |
0 |
0 |
~ |
~ |
~ |
Запр. Сост. |
0 |
1 |
~ |
~ |
~ |
1 |
1 |
0 |
~ |
~ |
~ |
0 |
1 |
1 |
|
0 |
0 |
Хранение |
1 |
1 |
|
0 |
1 |
1 |
1 |
1 |
|
1 |
0 |
0 |
1 |
1 |
|
1 |
1 |
Q |
К555ТВ9- два двухступенчатых JK триггера, синхронизируемых с асинхронными входами установки в «0» и в «1» и парафазными выходами. Линии J и K имеют по одному входу. Работает аналогично К155ТВ1.
Выполнен в корпусе, имеющем 16 выводов.
Вывод 8 - общий(земля), вывод 16 - питание(+5в).
38

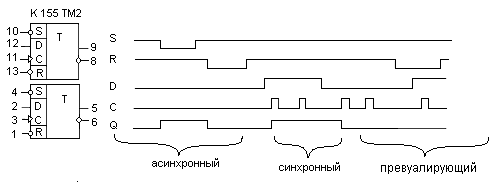

К155ТМ2-два одноступенчатых D- триггера с динамической синхронизацией, асинхронными входами установки и парафазными выходами. Синхронизируемая работа триггера осуществляется по входам D и С при единичных сигналах на асинхронных входах S, R. Триггер в этом режиме устанавливается в состояние «1» или «0» в зависимости от уровня сигнала на входе D по переднему фронту сигнала С. Например: если на входе D уровень «1», то по переднему фронту сигнала на входе С (переход с «0» на «1») (на прямом выходе устанавливается 1, на инверсном 0). Входы S и R являются асинхронными превалирующими. Если на вход S подать «0», а на вход R – «1», то независимо от сигналов, поступающих на синхронные входы D и С триггер переключится в «1». Если на вход R подать «0», а на вход S – «1», то независимо от сигналов, поступающих на синхронные входы J, K, C, триггер переключится в «0». При подаче на входы R и S нулевых уровней одновременно, на прямом и инверсном выходах установятся уровни 1(нерабочее, запрещенное состояние триггера)
Выполнен в корпусе, имеющем 14 выводов.
Вывод 7 - общий(земля), вывод 14 - питание(+5в).
39
Таблица работы К155ТМ2
-
S
R
C
D
Q (t+1)
0
0
~
~
Запр сост
0
~
~
~
1
~
0
~
~
0
1
1
0
~
Хранение
1
1
1
1
1
1
0
0

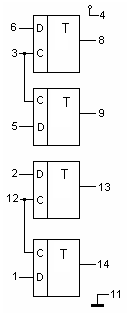

К155ТМ5- четыре одноступенчатых D- триггера со статической синхронизацией, попарнообъединеннми входами синхронизации и прямыми выходами. При С=0, состояние триггера на меняется независимо от состояния входа D. При С=1, состояние триггера зависит от состояния входа D. Если D=1, то на выходе триггера установится «1», если D=0, то на выходе установится «0». Пока С=1, триггер прозрачен, т.е. любое изменение состояния на входе D непосредственно изменяет состояние триггера.
Выполнен в корпусе, имеющем 14 выводов.
Вывод 11 - общий(земля), вывод 4 - питание(+5в).
К155ТМ7- отличается от ТМ5 наличием у каждого из четырех одноступенчатых D- триггеров парафазных выходов.
Выполнен в корпусе, имеющем 14 выводов.
Вывод 12 - общий(земля), вывод 5 - питание(+5в).
40
К155ТМ5 К155ТМ7

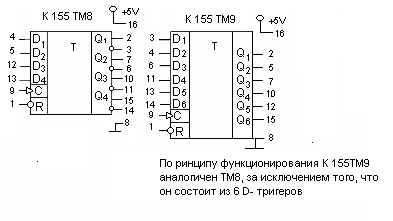

К155ТМ8- четыре одноступенчатых D-триггера с общей динамической синхронизацией, общей асинхронной установкой в «0» и парафазными выходами.
При подаче «0» на R, триггеры обнуляются (на всех прямых выходах устанавливается «0», на всех инверсных –«1»). В этом режиме все входы C и D блокированы и не влияют на выходные сигналы. Для приема кода необходимо, чтобы на входе R был установлен уровень «1». Прием кода, установленного на входах D, осуществляется по переднему фронту сигнала на входе С (переключение с «0» на «1»).
Выполнен в корпусе, имеющем 16 выводов.
41
К555ТМ9- шесть одноступенчатых D- триггеров с общими входами асинхронного сброса R и синхронизации С. Триггеры имеют только прямые входы данных. При подаче «0» на R, триггеры обнуляются (на всех выходах устанавливается «0»). В этом режиме все входы C и D блокированы и не влияют на выходные сигналы. Для приема кода необходимо, чтобы на входе R был установлен уровень «1». Прием кода, установленного на входах D, осуществляется по переднему фронту сигнала на входе С (переключение с «0» на «1»).
Выполнен в корпусе, имеющем 16 выводов.
ТМ8 , ТМ9
-
R
C
Q(t+1)
0
~
0
1
D
