2.7 Построение графика частот вращения
График частот вращения (структурный график) является видоизмененной структурной сеткой. Он показывает действительные значения частных передаточных отношений передач и частот вращения валов.
Для построения графика частот вращения необходимо рассчитать числа оборотов шпинделя по формуле:
ni=nmin·φi-1 (16)
где nmin – минимальная частота вращения шпинделя, мин-1
φ – знаменатель ряда частот вращения;
i – номер частоты.
Таблица 2 - Частоты вращения шпинделя рассчитываем по варианту (а) структурной сетки
-
Расчётная частота вращения, мин-1
По нормалям станкостроения, мин-1
n1=280∙1.120=280,00
n1=280
n2=280∙1.121=313,60
n2=315
n3=280∙1.122=351,23
n3=355
n4=280∙1.123=393,38
n4=400
n5=280∙1.124=440,59
n5=450
n6=280∙1.125=493,46
n6=500
n7=280∙1.126=552,67
n7=560
n8=280∙1.127=618,99
n8=630
n9=280∙1.128=693,27
n9=710
n10=280∙1.129=776,46
n10=800
n11=280∙1.1210=869,64
n11 =900
n12=280∙1.1211=973,99
n12=1000
n13=280∙1.1212=1090,87
n13=1120
n14=280∙1.1213=1221,78
n14=1250
n15=280∙1.1214=1368,39
n15=1400
n16=280∙1.1215=1532,60
n16=1600
n17=280∙1.1216=1716,51
n17=1800
n18=280∙1.1217=1922,49
n18=2000
Рассчитанные частоты вращения корректируются в соответствии с нормальными рядами чисел в станкостроении.
Проводится анализ по отклонениям
Δn%≤ ± 10·(φ-1) (17)
Δn%≤±10∙(1,12-1)≤±1.2

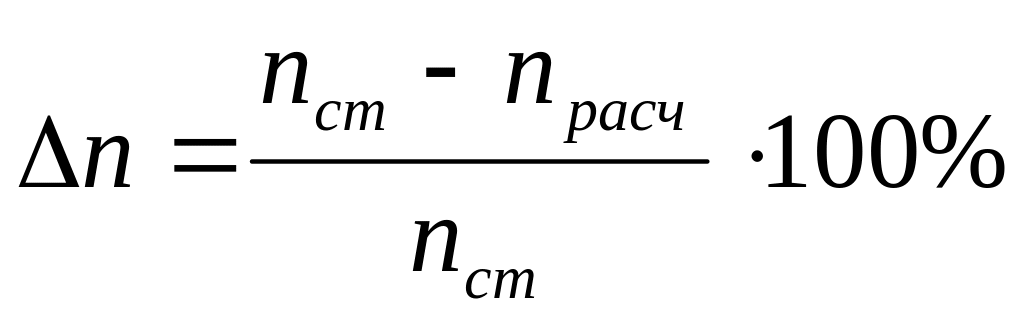

, (18)
где nст – частота вращения по нормалям станкостроения, мин-1;
nрасч – расчётная частота вращения шпинделя, мин-1.

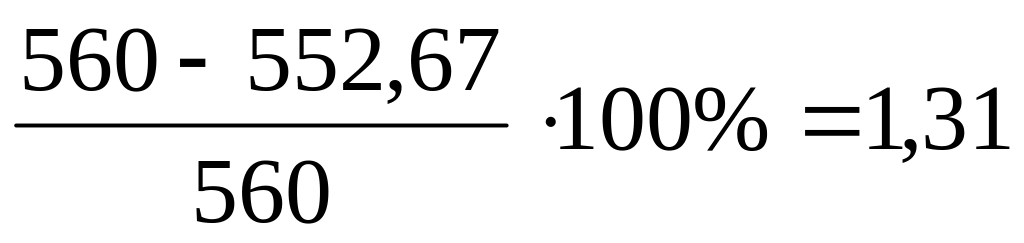

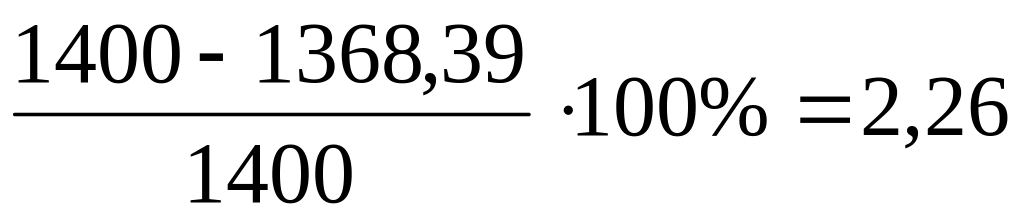

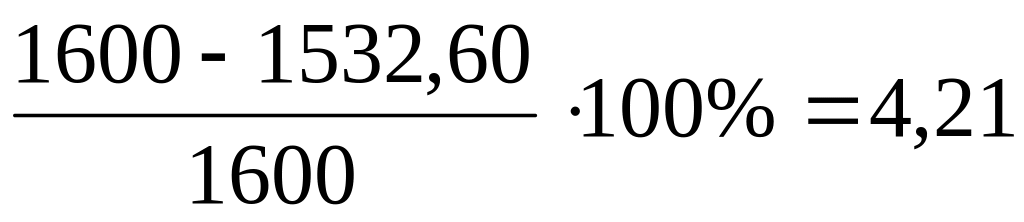

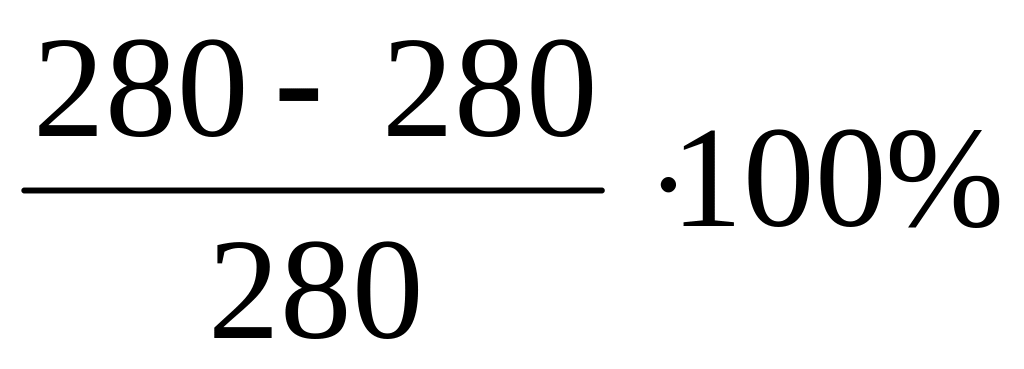

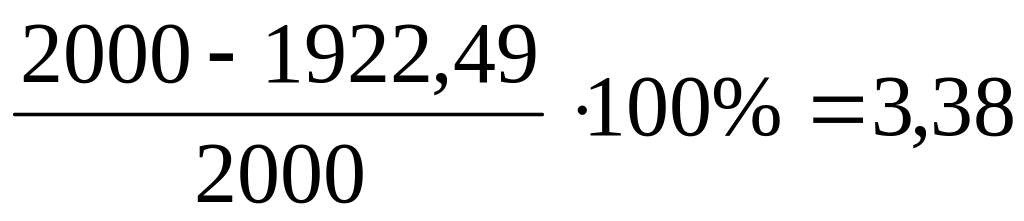

Таблица 3 – Расчет отклонений частот вращения
Δ
n1= |
Δ
n10= |
Δ
n2= |
Δ
n11= |
Δ n3= |
Δ
n12= |
Δ n4= |
Δ
n13= |
Δ n5= |
Δ
n14= |
Δ n6= |
Δ
n15= |
Δ
n7= |
Δ
n16= |
Δ
n8 |
Δ
n17= |
Δ n9= |
Δ
n18= |
Сравнивая расчетные и стандартные значения частот вращения шпинделя, можно увидеть, что наибольшая разность соответствующих частот вращения имеет место для n17 составляет 4,64 %, что меньше допускаемого отклонения.
График частот вращения.
iпр
min=
,
(19)

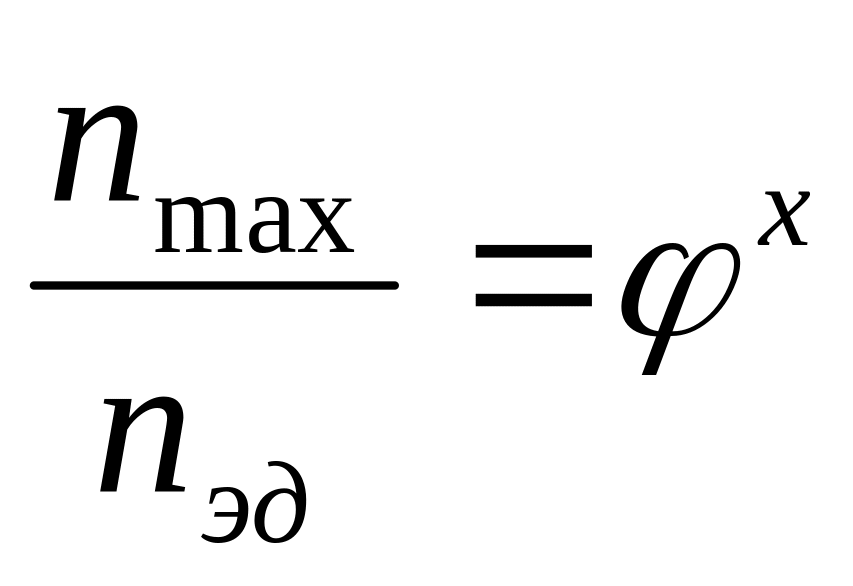

iпр
max=
,
(20)
где nmax – максимальная частота вращения шпинделя, мин-1;
nmin – минимальная частота вращения шпинделя, мин-1;
nэд – частота вращения электродвигателя.
Полные передаточные отношения распределяют между всеми группами передач привода
iпр
min=i1·i2·i3·...·im=
(21)
iпр max==i1·i2·i3·...·im= φx1· φx2· φx3·...· φxm (22)
где Хm - наибольший показатель для последней переборной группы;
i1·i2·i3·...·im – множители, составляющие полные передаточные отношения приводов (их целесообразно располагать в порядке уменьшения).
Передаточные отношения зубчатых колес принято ограничивать пределами:
для коробки скоростей 1/4≤i≤2;
для коробок подач 1/5≤i≤2,8.
Желательно принимать равными целым степеням стандартных знаменателей φ.
От точки, соответствующей частоте вращения электродвигателя или первого вала, отмеченной на валу I, ведется построение графика в соответствии с рисунком 4. Лучи от этой точки, как правило, направлены вниз, если частота вращения понижается по отношению к электродвигателю. Лучи направлены вверх, если частота вращения повышается, лучи идут горизонтально, если частота вращения не изменяется. Интервалы между лучами сохраняются и равны φ.

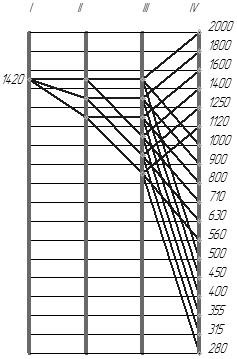

Рисунок 4 – График частот вращения
