5. Графики зависимостей кинетических констант.
1
.
а) График зависимости начальной скорости
коррозии от состава цементного камня.

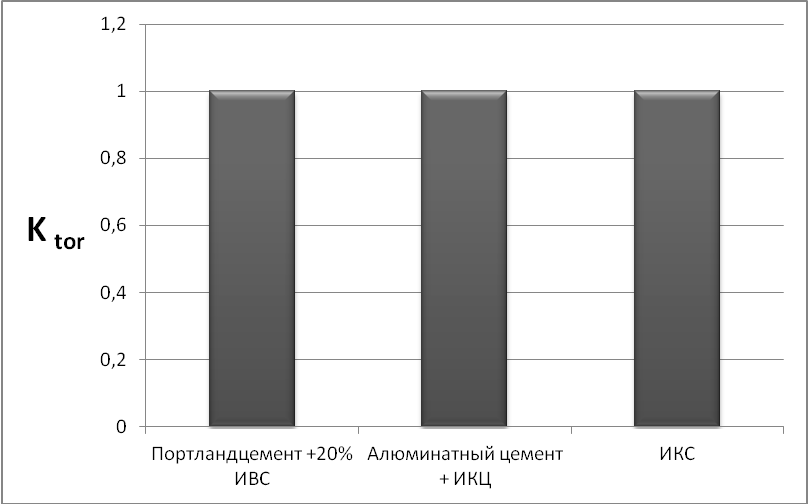

б) График зависимости коэфициента торможения от состава цементного камня.
2
.

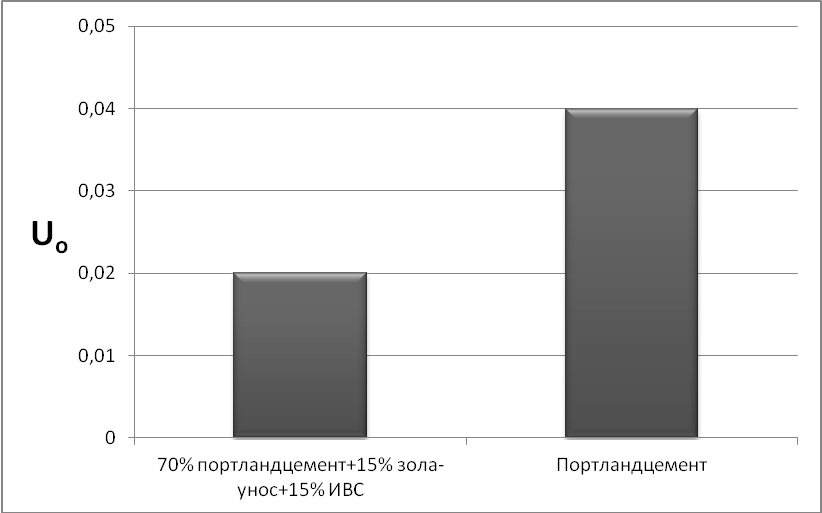

а) График зависимости начальной скорости
коррозии от глубины поражения цементного
камня.
б) График зависимости коэфициента торможения от глубины поражения цементного камня.
Вывод
В данной курсовой работе было рассмотрено влияние состава и глубины поражения цементного состава на кинетические константы.
Проанализируем полученные графики:
1. а) Анализ графика зависимости начальной скорости коррозии от состава цементного камня.
Начальная скорость коррозии уменьшается при изменении количества накоплённой сульфатной серы в составе цементного камня, помещённого в среду газообразного сероводлрода.
Так при портландцементе с 20% ИВС, в состав которого входит от 2,3 до 14,5 % SO3, начальная скорость коррозии составляет 0,64 мг/(см2•сут);
при алюминатном цементе с ИКЦ, в состав которого входит от 5,5 до 15 % SO3, начальная скорость составляет 0,17 мг/(см2•сут);
при ИКС, в состав которого входит от 4 до 6% SO3 начальная скорость составляет 0,61 мг/(см2•сут).
Начальная скорость характеризуется способностью цементного камня вступать в химические реакции с компонентами агрессивной среды.Это объясняется тем, что продукты взаимодействия сероводорода с гидроксидом, гидросиликатами и гидроалюминатами кальция, в противоположность углекислому газу, ни при каких условиях не образуют собственную структуру твердения, поэтому в атмосфере сероводорода цементный камень теряет физико-механические свойства.
б) Анализ графика зависимости коэффициента торможения от состава цементного камня.
Коэффициент торможения коррозии цементного камня в этом графике постоянен. Он зависит от структуры материала и от накопившихся продуктов коррозии. Так при портландцементе с 20% ИВС, в состав которого входит 14,5 % накопившегося SO3, при алюминатном цементе с ИКЦ, в состав которого входит до 15 % накопившегося SO3 и при ИКС, в состав которого входит до 6% накопившегося SO3 коэффициент равен 1.
2. а) Анализ зависимости начальной скорости коррозии от глубины поражения цементного камня.
Начальная скорость коррозии возрастает с увеличением глубины поражения цементного камня.
Так при 70% портландцемент+15%зола-унос+15%ИВС, с глубиной поражения цементного камня достигающей 5,5 мм, составляет 0,02 мг/(см2•сут);
а при портландцементе, с глубиной поражения достигающей 7 мм, составляет 0,04 мг/(см2•сут).
б) Анализ графика зависимости коэффициента торможения от глубины поражения цементного камня.
Коэффициент торможения возрастает в зависимости от состава цементного камня. Так при 70% портландцемент+15%зола-унос+15%ИВС он составляет 0,866, а при чистом портландцементе – 0,9798.
