ОПТИМИЗАЦИЯ ПРОИЗВОДСТВА ЦЕМЕНТА
Методические указания к курсовой работе
Составитель: Классен В.К.
Белгород – 2006
ЩЁКОВАЯ (ЧЕЛЮСТНАЯ) ДРОБИЛКА
(приложение 1)
Рис.1. Схема щѐковой дробилки: 1 – неподвижная щека, 2 – подвижная щека;
L – длина зева; B – ширина зева; Dmax – фактический максимальный размер исходного дробимого материала;
dmax – максимальный размер конечного дроблѐного материала;
b – ширина выгрузочной щели; S – ход подвижной щеки;
α – угол захвата;
n – частота колебания в минуту.
Уравнения для расчёта параметров дробления /*
(в расчётах все размеры применять в метрах)
Размер куска исходного материала: |
|
|
– критический |
D′кр ≤ 0,85 В |
(1) |
– оптимальный |
D′опт = 0,72 В |
(2) |
Длина зева дробилки: |
L ≈ 1,2 B |
(3) |
Ход подвижной щеки: |
s = B / 30 |
(4) |
Максимальный размер куска |
|
|
дроблѐного материала: |
d′max = b + s |
(5) |
Частота колебания щеки в минуту: |
n′кр = 66,5 (tgα / s)0.5 |
|
– критическая |
(6) |
|
– оптимальная |
n′опт = 170 / В |
(7) |
Кратность дробления: |
|
|
|
iщ = Dmax/ dmax |
(8) |
Удельный расход электроэнергии, кВт∙ч/т: |
|
|
Эщ = 6 · 10-2 ( i 1,5-1 ) / D′max |
(9) |
|
/* Здесь и далее приведены уравнения, выведенные на основе эксплуатационных производственных и литературных данных [1 - 6].
2
Производительность дробилки, т/ч: |
|
|
|
Gщ = 9,3 n′опт B L d′max |
(10) |
Мощность, кВт: |
|
|
– потребляемая |
N′потр = Gщ Эщ |
(11) |
– установочная |
N′уст = 1,2 N′потр |
(12) |
ОДНОРОТОРНАЯ МОЛОТКОВАЯ ДРОБИЛКА
(приложение 2)

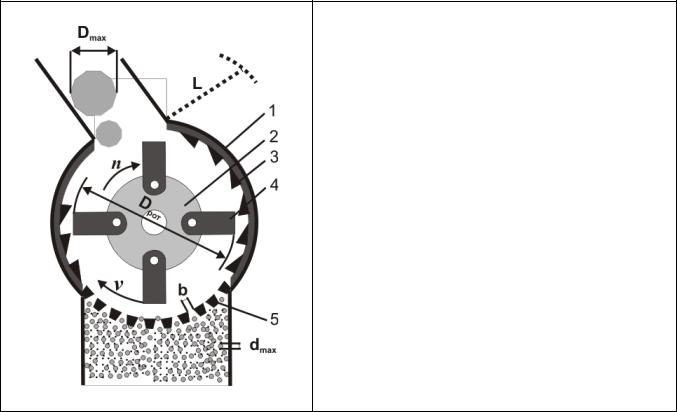

Рис.2. Схема однороторной молотковой дробилки:
1 – корпус, 2 – ротор, 3 – отбойные бронеплиты, 4 – молотки, 5 – выходная решѐтка;
Dрот – диаметр ротора; L – ширина ротора;
Dmax – фактический максимальный размер исходного дробимого материала;
dmax – максимальный размер конечного дроблѐнного материала; b – ширина выгрузочной щели;
n – частота вращения; V – окружная скорость.
Уравнения для расчёта параметров дробления
(в расчётах все размеры применять в метрах)
Допустимый критический размер исходного материала:
D″кр = 0,5 Dрот |
(13) |
Оптимальный размер исходного материала: |
|
D″опт = 0,3 Dрот |
(14) |
Длина ротора: |
|
L = 0,7÷1,5 Dрот |
(15) |
3
Критический минимальный размер дроблѐного материала:
dкр = 2,3 σр / (ρо V 1,5) |
(16) |
σр – прочность материала при растяжении, МПа; ρо – объѐмная масса, т/м3 (приложение 6);
V – окружная скорость принимается в пределах 30 ÷ 60 м/с.
Необходимая окружная скорость при заданной величине d″max:
V ≥ 1,75 [σр / (ρо d″max)]2/3 |
(17) |
|||
Частота вращения в минуту: |
|
|
|
|
nм = 60 V / (Π Dрот) |
(Π = 3,14) |
(18) |
||
Кратность дробления: |
iм = D″max/ d″max |
|
(19) |
|
Производительность в т/ч: |
Gм = 65 D2рот L nм / (E iм) |
(20) |
||
Удельный расход электроэнергии, кВт∙ч/т: |
|
|
||
Эм = 9,3 ·10-3 E (iм |
0,5- 1 ) |
(21) |
||
E – энергетический показатель ( приложение 6). |
|
|
||
Потребляемая мощность, кВт: |
N″пот = Эм Gм |
(22) |
||
Установочная мощность, кВт: |
|
N″уст = 1,2 N″пот |
(23) |
|
ОДНОРОТОРНАЯ УДАРНО-ОТРАЖАТЕЛЬНАЯ ДРОБИЛКА
(приложение 3)
Уравнения для расчёта параметров дробления
(в расчётах все размеры применять в метрах) |
|
Допустимый критический размер исходного материала: |
|
Dкр = 0,65 Dрот |
(24) |
4 |
|

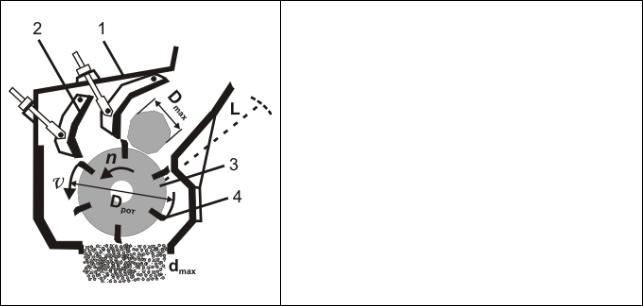

Рис.3. Схема однороторной ударно-отражательной дробилки:
1– корпус, 2 – отбойные бронеплиты,
3 – ротор, 4 – била;
Dрот – диаметр ротора; L – длина ротора; Dmax – фактический максимальный размер исходного материала;
dmax – максимальный размер конечного материала;
n – частота вращения; V – окружная скорость.
Оптимальный размер исходного материала:
|
Dопт = 0,5 Dрот |
(25) |
Длина ротора: |
L = 0,7÷1,3 Dрот |
(26) |
Критический минимальный размер дроблѐного материала: |
|
|
|
dкр = 1,8 σр / (ρо v 1,5) |
(27) |
σр – прочность материала при растяжении, МПа; |
|
|
ρо – объѐмная масса, т/м3 ( приложение 6); |
|
|
v – окружная скорость принимается в пределах 25 ÷50 м/с. |
|
|
Необходимая окружная скорость при заданной величине dmax: |
|
|
|
V ≥ 1,2 [σр / (ρо dmax)]2/3 |
(28) |
σр – прочность материала при растяжении, МПа; |
|
|
ρо – объѐмная масса, т/м3 (приложение 6). |
|
|
Частота вращения в минуту: |
|
|
|
nу = 60 V / (Π Dрот) (Π = 3,14) |
(29) |
Кратность дробления: |
|
|
|
iу = Dmax/ dmax |
(30) |
Производительность в т/ч: |
|
|
|
Gу = 100 D2рот L nу / (E iу) |
(31) |
|
5 |
|
Удельный расход электроэнергии, кВт∙ч/т: |
|
|
|
Эу = 6· 10-3 E (iу |
0,5- 1) |
(32) |
|
E – энергетический показатель ( приложение 6). |
|
|
|
Потребляемая мощность, кВт: |
Nпот = Эу Gу |
|
(33) |
Установочная мощность, кВт: |
Nуст = 1,2 Nпот |
(34) |
|
ДВУХРОТОРНАЯ МОЛОТКОВАЯ ДРОБИЛКА
(приложение 4)
Рис.4. Схема двухроторной молотковой дробилки:
1– корпус, 2 – ротор, 3 – молотки, 4 – выходная решѐтка;
Dрот – диаметр ротора; L – ширина ротора;
Dmax – фактический максимальный размер исходного материала; dmax – максимальный размер конечного материала;
b – ширина выгрузочной щели; n – частота вращения;
V – окружная скорость.
Уравнения для расчётов параметра дробления
(в расчётах все размеры применять в метрах)
Допустимый критический размер исходного материала:
|
Dкр = 0,65 Dрот |
(35) |
Оптимальный размер исходного материала: Dопт = 0,4 Dрот |
(36) |
|
Длина ротора: |
L ≈ Dрот |
(37) |
Критический минимальный размер дроблѐного материала:
dкр = 1,3 σр / (ρо V 1,5) |
(38) |
6
σр – прочность материала при растяжении, МПа; ρо – объѐмная масса, т/м3 ( приложение 6);
V – окружная скорость принимается в пределах 30 ÷75 м/с.
Необходимая окружная скорость при заданной величине dmax: |
|
||
V ≥ 0,9 [σр / (ρо dmax)]2/3 |
(39) |
||
σр – прочность материала при растяжении, МПа; |
|
|
|
ρо – объѐмная масса, т/м3 (приложение 6). |
|
|
|
Частота вращения в минуту: |
|
|
|
nдм = 60 V / (Π Dрот) (Π = 3,14) |
(40) |
||
Кратность дробления: |
|
|
|
iдм = Dmax/ dmax |
|
(41) |
|
Производительность, т/ч: |
|
|
|
Gдм = 400 D2рот L nдм / (E iдм) |
(42) |
||
Удельный расход электроэнергии, кВт∙ч/т: |
|
|
|
Эдм = 4· 10-3 E (iдм |
0,5- 1 ) |
(43) |
|
E – энергетический показатель ( приложение 6). |
|
|
|
Потребляемая мощность, кВт: |
Nпот = Эдм Gдм |
(44) |
|
Установочная мощность, кВт: |
Nуст = 1,2 Nпот |
(45) |
|
ДВУХРОТОРНАЯ УДАРНО-ОТРАЖАТЕЛЬНАЯ ДРОБИЛКА
(приложение 5)
Уравнения для расчёта параметров дробления
(в расчётах все размеры применять в метрах) |
|
Допустимый критический размер исходного материала: |
|
Dкр = 0,65 Dрот |
(46) |
7 |
|

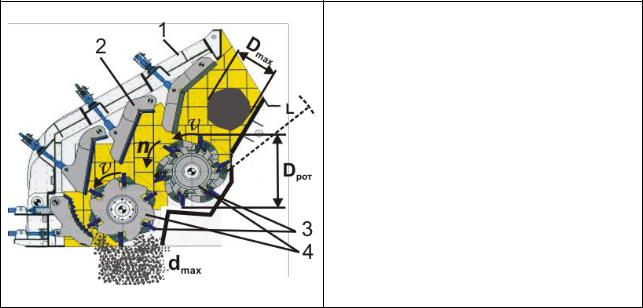

Рис.5. Схема двухроторной ударно-отражательной дробилки:
1– корпус, 2 – отбойные бронеплиты, 3 – била, 4 – ротор;
Dрот – диаметр ротора; L – ширина ротора;
Dmax – фактический максимальный размер исходного материала; dmax – максимальный размер конечного материала;
n – частота вращения; V – окружная скорость.
|
Dопт = 0,5 Dрот |
(47) |
Длина ротора: |
L = 0,7÷1,3 Dрот |
(48) |
Критический минимальный размер дроблѐного материала: |
|
|
|
dкр = 1,8 σр / (ρо V 1,5) |
(49) |
σр – прочность материала при растяжении, МПа; ρо – объѐмная масса, т/м3 ( приложение 6);
V – окружная скорость принимается в пределах 25 ÷50 м/с.
Необходимая окружная скорость при заданной величине dmax: |
|
V ≥ 1,2 [σр / (ρо dmax)]2/3 |
(50) |
σр – прочность материала при растяжение, МПа; ρо – объѐмная масса, т/м3 (приложение 6).
Частота вращения, минуту: |
nду = 60 V / (Π Dрот) (Π = 3,14) |
(51) |
Кратность дробления: |
iду = Dmax/ dmax |
(52) |
Производительность, т/ч: |
G = 100 D2рот L nду / (E iду) |
(53) |
Удельный расход электроэнергии, кВт∙ч/т:
8
Эду = 6· 10-3 E (iду |
0,5- 1 ) |
(54) |
|
E – энергетический показатель ( приложение 6). |
|
|
|
Потребляемая мощность, кВт: |
Nпот = Эду Gду |
(55) |
|
Установочная мощность, кВт: |
Nуст = 1,2 Nпот |
(56) |
|
ОДНОРОТОРНАЯ УДАРНО-ВАЛКОВАЯ ДРОБИЛКА
(приложение 3)

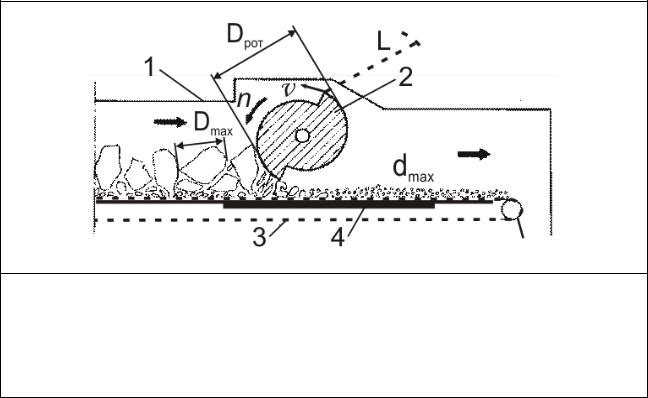

Рис.6. Схема однороторной ударно-валковой дробилки:
1 – корпус, 2 – ротор, 3 – скребковый транспортѐр, 4 –отбойная бронеплита; Dрот – диаметр ротора; L – ширина ротора; Dmax – фактический максимальный размер исходного материала; dmax – максимальный размер конечного материала; n – частота вращения; V – окружная скорость
Уравнения для расчёта параметров дробления
(в расчётах все размеры применять в метрах)
Допустимый критический размер исходного материала:
|
Dкр = Dрот |
(57) |
Оптимальный размер исходного материала: |
|
|
|
Dопт = 0,8 Dрот |
(58) |
Длина ротора: |
L ≈ 1,8 Dрот |
(59) |
|
9 |
|
Критический минимальный размер дроблѐного материала:
dкр = 1,5 σр / (ρо V 1,5) |
(60) |
σр – прочность материала при растяжении, МПа; ρо – объѐмная масса, т/м3 ( приложение 6);
v – окружная скорость принимается в пределах 25 ÷50 м/с.
Необходимая окружная скорость при заданной величине dmax: |
|
V ≥ 1,2 [σр / (ρо dmax)]2/3 |
(61) |
σр – прочность материала при растяжение, МПа; ρо – объѐмная масса, т/м3 (приложение 6).
Частота вращения в минуту: |
nв = 60 V / (Π Dрот) (Π = 3,14) |
(62) |
Кратность дробления: |
iв = Dmax/ dmax |
(63) |
Производительность, т/ч: |
Gв = 270 D2рот L nв / (E iв) |
(64) |
Удельный расход электроэнергии, кВт∙ч/т:
|
Эв = 2,15 · 10-3 E (iв |
0,5- 1 ) |
(65) |
E – энергетический показатель ( приложение 6). |
|
|
|
Потребляемая мощность, кВт: |
Nпот = Эв Gв |
|
(66) |
Установочная мощность, кВт: |
Nуст = 1,2 Nпот |
|
(67) |
ДВУХРОТОРНАЯ УДАРНО-ВАЛКОВАЯ ДРОБИЛКА
(приложение 5)
Уравнения для расчёта параметров дробления
(в расчётах все размеры применять в метрах)
Допустимый критический размер исходного материала: |
|
Dкр = D′рот |
(68) |
Оптимальный размер исходного материала: |
|
Dопт = 0,8 D′рот |
(69) |
