Расчетно- графическая работа

по дисциплине: «Строительство подземных зданий и сооружений»

Разработка конструктивно-технологических решений ограждающих стен подземных сооружений, возводимых способом «стена в грунте»

Выполнил: студент гр. С-53

Кудлаев Д.А.

Проверил: Кочерженко В.В.

Белгород 2014г.

СОДЕРЖАНИЕ

ИСХОДНЫЕ ДАННЫЕ

1. Определение горизонтального давления грунтов на ограждающие стены подземного здания

2. Расчетно- конструктивные решения несущих ограждающих стен

2.1. Выбор расчетной схемы, проверка устойчивости и определение усилий в ограждающей стене

2.2. Расчет и конструирование ограждающей стены

2.3. Расчет и конструирование днища

3. Технология возведения подземного сооружения способом «стена в грунте»

3.1 Выбор машин для разработки траншей и приготовлению глинистой суспензии

3.2 Технология разработки траншеи под глинистой суспензией

3.3 Установка арматурного каркаса в траншею и бетонирование ограждающей стены методом ВПТ

3.4 Разработка грунта в «ядре» сооружения

3.5 Бетонирование днища

4. МеРОПРИЯТИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

БИБЛИОГРАФИЧЕСКИЙ СПИСОК

1. Определение горизонтального давления грунтов на ограждающие стены подземного здания

Определение горизонтального давления грунта на ограждающие стены подземного сооружения выполняем с учетом следующих исходных данных:

вертикальные и горизонтальные нагрузки на призме обрушения отсутствуют;
угол наклона поверхности грунта к горизонту =0
угол наклона задней грани ограждающей стены к вертикали =0
угол трения грунта на контакте со стеной =0

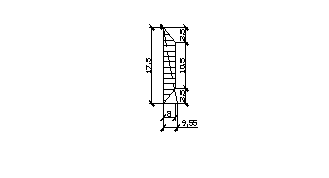

на ограждающую стену действуют: активное давление грунта - на консольную часть и пассивное – на защемленную;
вид ограждающей стены, ее геометрические параметры и инженерно-геометрические условия площадки строительства приняты согласно выданному заданию на РГР.

Величину бокового давления грунта на стену принимают большую из двух значений:

давление в состоянии покоя Е_nh₁ и активного давления Е_а_h₁. Давление в состоянии покоя определяют по формуле

где К₀– коэффициент бокового давления грунта в состоянии покоя (для песков и супесей =0,4).

Горизонтальная составляющая интенсивности активного давления несвязного грунта на глубине h₁, с учетом вышеприведенных исходных данных, определяется по формуле

МПа

_где - объемный вес грунта, т /м3; h1- глубина подземного помещения (с толщиной днища), м ; – коэффициент горизонтальной составляющей активного давления -_г; - расчетный угол внутреннего трения грунта (град.), определяемый на основе нормативного :
