3. Исходные данные.

Исходные данные для расчета кинетических констант процесса коррозии и прогнозирования долговечности строительных изделий и конструкций

1. Кинетика накопления сульфатной серы в образцах цементного камня, помещенных в среду газообразного сероводорода.

№	Состав	Количество SO3 (%), накопившегося за время (мес)
		0	3	18
1 2 3	Портландцемент +20% ИВС Алюминатный цемент + ИКЦ ИКС	2,3 5,5 4	12 12,2 4,5	14,5 15 6

2. Кинетика коррозионного поражения цементного камня в растворенном сероводороде.

№	Состав	Глубина поражения (мм) за время (мес)
		3	6	9
1 2	70% портландцемент+ 15%зола-унос+15%ИВС Портландцемент	2 3	4 5,5	5,5 7

По экспериментальным данным были построены графики кинетики накопления сульфатной серы в образцах цементного камня, помещенных в среду газообразного сероводорода (График 1) и кинетики коррозионного поражения цементного камня в растворенном сероводороде (график 2).

График 1.

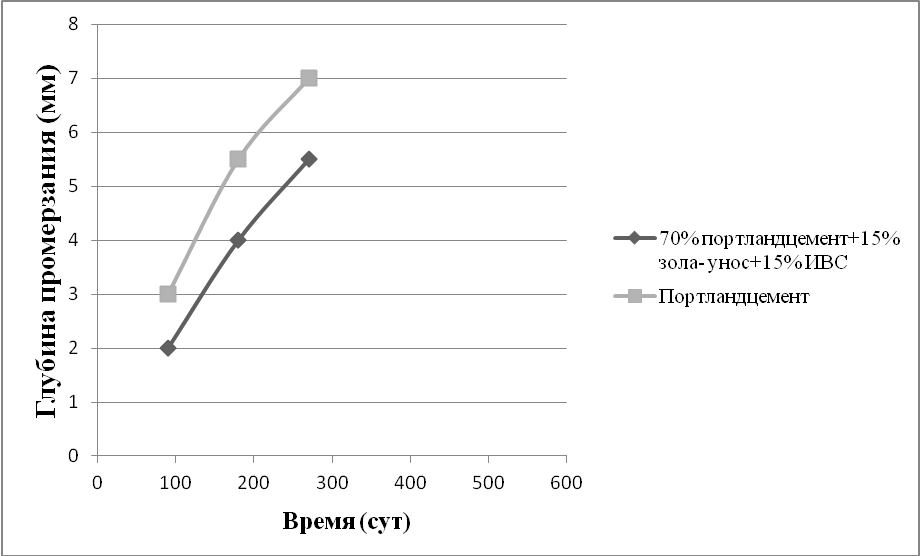

График 2.

4. Расчет кинетических констант

Расчет кинетических констант производится с помощью компьютерной программы с применением двух уравнений теории переноса, одно из которых характеризует процесс с интенсивным торможением во времени, а второе – с экстенсивным.

Таблица 2.2 Расчет по уравнениям тории переноса

Уравнения теории переноса
Исходные данные		Значения кинетических констант при расчёте
		по уравнению №1 (по Y)			по уравнению №2 (по t)
t	Y	U0	Ktor	Kkor	U0	Ktor	Kkor
1)
90	12
540	14,5	-0,01	11,8966	1	0,64	0,0661	1
90	12,2
540	15	-0,01	10,2225	1	0,61	0,0636	1
90	4,5
540	6	-0,01	46,6667	1	0,17	0,1556	1
2)
90	2
180	4
270	5,5	0,02	1,1057	0,822	0,02	0,0227	0,866
90	3
180	5,5
270	7	0,04	2,0355	0,9393	0,04	0,0476	0,9787

Для проведения анализов на основе полученных данных построим графики зависимости начальной скорости (U0) и коэффициента торможения (Кtor).
