Место оконечных устройств в системе электросвязи
Электросвязь – это передача и прием сообщений с помощью сигналов электросвязи по проводной, радио, оптической или другим средам распространения.
Сообщение – это форма представления информации для передачи ее от источника информации к потребителю.

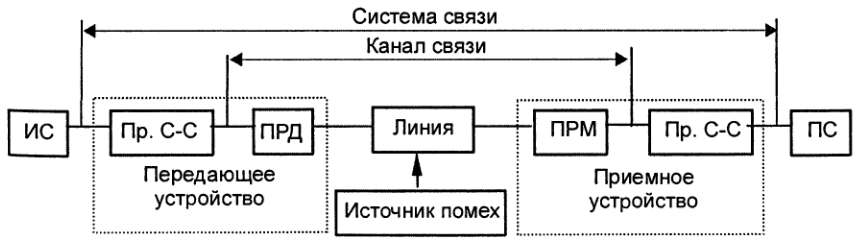

Обобщенная структурная схема систем электросвязи
Канал электросвязи – это комплекс технических средств и среды распространения, обеспечивающий передачу первичного сигнала между двумя пунктами.
Система электросвязи – это совокупность технических средств и среды распространения, обеспечивающая передачу сообщений.
Если в качестве линии связи используется искусственная среда распространения, то каналы и системы связи называются проводными, если сигналы передаются через открытое пространство – соответственно радиоканалами и радиосистемами.
Система передачи данных является одним из важнейших видов систем электросвязи. Она может быть описана через следующие основные компоненты: оконечное оборудование данных (data terminal equipment, DTE), аппаратура передачи данных (data communication equipment, DCE), канал передачи данных.

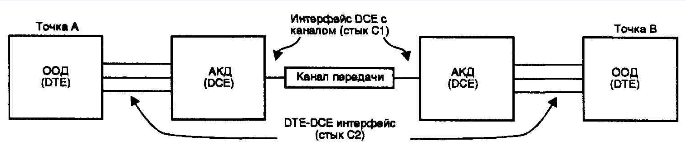

Структурная схема системы передачи данных
Интерфейс между DTE и DCE часто называют стыком C2, между DCE и каналом передачи – стыком С1. Типичным примером является система передачи данных, в которой в качестве DTE выступает персональный компьютер, DCE – модем, канал передачи данных – телефонная сеть общего пользования. Между компьютером и модемом передаются цифровые сигналы, между модемами – аналоговые.
Основные виды оконечных устройств систем связи (ОУСС):
- телефонные аппараты (в т.ч. беспроводные);
- аппараты мобильной связи;
- модемы;
- факсы;
- мини-АТС;
- видеотерминалы и видеокамеры;
- сетевое оборудование (например, маршрутизатор);
- персональный компьютер и др.
Требования к оконечным устройствам:
- соответствие стандартам по обеспечению стыка (интерфейса)
на физическом уровне – обеспечение вхождения в связь, поддержания и разрыва связи, обеспечение заданного вида модуляции;
на канальном уровне – обеспечение заданной скорости передачи данных, алгоритма кодирования, обнаружения и коррекции ошибок;
- возможность диагностики состояния и управления;
- конфиденциальность передаваемых сообщений.
Принципы телефонной передачи
Основные характеристики телефонного (речевого) сигнала:
- частота основного тона: от 50 Гц до 250 Гц;
- гармоники основного тона убывают со скоростью 12 дБ на октаву;
- динамический диапазон 35-40 дБ;
- пик-фактор 14 дБ.

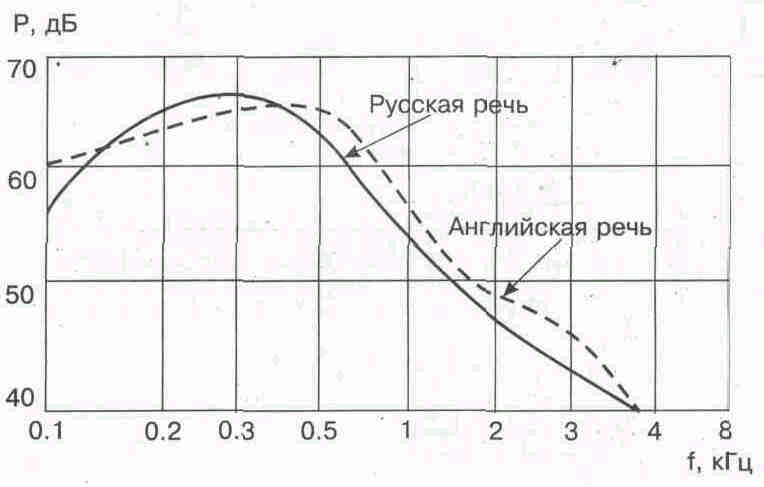

Энергетический спектр речевого сигнала
Телефонный аппарат (ТА) предназначен для преобразования звукового сообщения в первичный электрический сигнал и обратно, а также выполнения ряда других функций:
- прием вызова;
- занятие линии;
- набор номера и др.
Основные виды ТА:
- классический ТА с механическим номеронабирателем и импульсным набором;
- электронный ТА с импульсным или тональным набором;
- беспроводной (бесшнуровой) ТА (БТА);
- системный, или локальный ТА (ЛТА) в составе мини-АТС;
- радиотелефон мобильной связи (РТА) – сотовой, спутниковой или транкинговой связи и др.

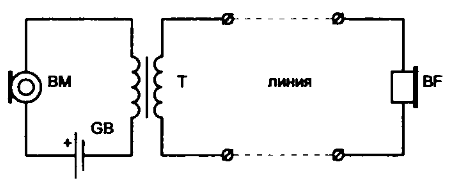

Структурная схема односторонней телефонной передачи
Источник питания включен в цепь микрофона, данное подключение называется «местной батареей». Трансформатор используется для развязки цепей микрофона и телефона по постоянному току, а также согласования сопротивлений.
В настоящее время используется центральная батарея питания микрофонных цепей ТА.

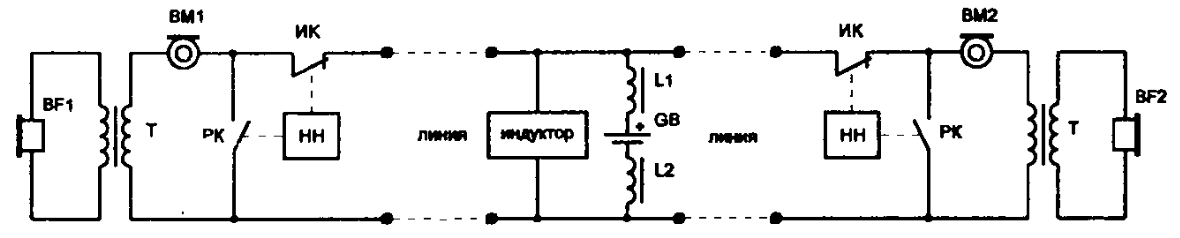

Схема телефонной передачи с центральной батареей питания
Здесь BF1, BF2 – телефонные капсюли; BM1, BM2 – микрофоны; РК – разговорный ключ; ИК – импульсный ключ; НН – номеронабиратель; GB – центральная батарея; L1 и L2 – дроссели. Дроссели используются для исключения замыкания разговорного тока через центральную батарею. Индуктор служит для подачи вызывного сигнала. При вращении диска номеронабирателя в обоих направлениях РК замкнут, шунтируя разговорную часть ТА. При обратном вращении диска (против часовой стрелки) ИК размыкает линию несколько раз согласно набираемой цифре.
Временная диаграмма работы дискового номеронабирателя
