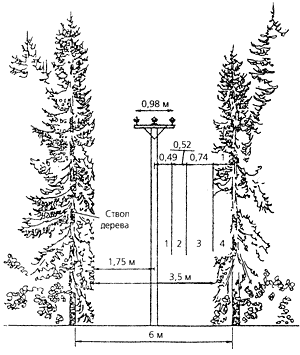

1. Підготовка траси.

1. Відстань, яка визначає ширину траси;

2. Відстань безпечного наближення;

3. Відстань, яка враховує горизонтальне відхилення проводу та річний приріст крони дерева;

4. Припустимий розмір гілок дерев.

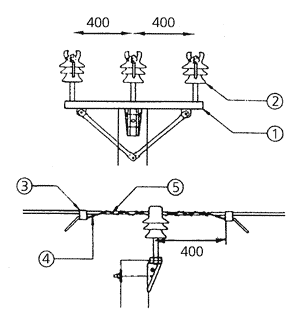

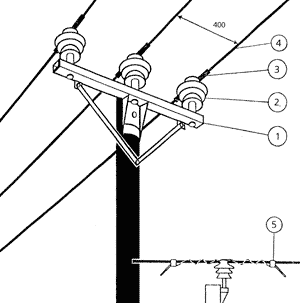

Зовнішній вигляд опори ПЛ 6 – 10 кВ з ізольованими проводами СІП 3.

1. Металева траверса;

2. Штировий ізолятор ШФ 20УО;

3. Спіральна в’язка;

4. Провід СІП 3;

5. Пристрій захисту від дуги.

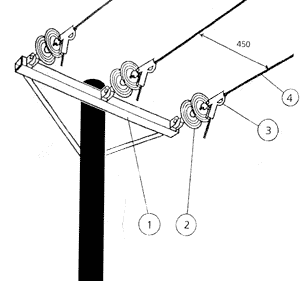

Схема кінцевої опори з натяжними ізоляторами та проводом СІП

1. Траверса кінцевої опори;

2. Тарільчатий ізолятор ПС 70Е;

3. Натяжний затиск SO 85;

4. Провід СІП 3.

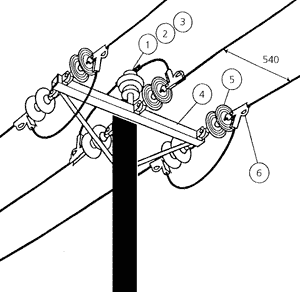

Схема анкерної опори з натяжними гірляндами ізоляторів та проводом СІП 3.

1. Провід-шлейф СІП 3;

2. Штировий ізолятор ШФ 20УО;

3. Спіральна в’язка;

4. Траверса анкерної опори;

5. Тарільчатий ізолятор ПС 70Е;

6. Натяжний затиск SO 85.

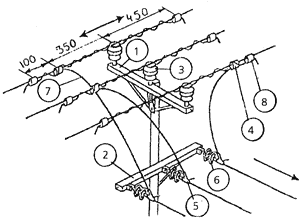

Схема приєднання відгалудження від магістралі 6 – 20 кВ СІП 3.

1. Траверса опори магістралі;

2. Траверса відгалудження;

3. Штировий ізолятор ШФ 20УЩ№

4. Відгалуджувальний затиск;

5. Анкерний натяжний ізолятор;

6. Натяжний ізолятор ПС 70Е;

7. З’єднувальний шлейф;

8. Затиск відводу дуги.

Схема встановлення пристрою захисту ПЛ 6 – 20 кВ СІП 3 від атмосферних перенапруг.

1. Траверса проміжної опори;

2. Штировий ізолятор;

3. Затиск типу SE 20.1;

4. Алюмінієвий дріт;

5. Провід СІП 3.

Тема: Кабельні лінії і їх будова.

План:

1. Призначення і будова кабелю.

2. Способи прокладки кабелів.

1. Призначення і будова кабелю.

Кабельні лінії, як правило прокладаються в місцях, де важко прокласти повітряну лінію. Наприклад: в містах, населених пунктах, на територіях промислових підприємств. Кабельні лінії мають переваги: закрита прокладка, яка забезпечує захист, більша надійність, безпека в експлуатації. А тому, незважаючи на невелику вартість кабельних ліній, кабельні лінії широко використовуються в електричних мережах внутрішнього і зовнішнього електропостачання.

Кабелі складаються: із струмоведучих жил; ізоляції; захисної оболонки.

По числу жил кабелі бувають: 1-но, 2-во, 3-х, 4-х, 5-ти жильні. Жили кабелів бувають: мідні; алюмінієві; одно і багато проволочні.

Ізоляція кабелю буває: гумова, просочений папір, полівінілхлоридна..

Захисна оболонка, яка захищає від вологи, кислот, газів і виконується із свинцю, алюмінію або хлорвінілу. Для захисту від механічних пошкоджень оболонки, вона покривається зверху сталлю або бронею. Це кабелі, які прокладаються в землі. На напругах 35 – 110 кВ, що прокладаються на головних понижуючих підстанціях, використовують масло наповнені кабелі з паперовою ізоляцією.

Позначення кабелів: 1-ша буква А (алюмінієвий); 2-га - матеріал оболонки (А – алюміній, С – свинець, В – полівінілхлорид); 3-тя буква - покриття наповнювача (Б – броньований стальними стрічками, Г – голий, тобто відсутність зовнішнього покриття), Шв – зовнішнє покриття в шлангу, Р – гумове покриття, П – поліетиленове.

Перерізи кабелю: 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240 мм²

Згідно ПУЕ мідні кабелі перерізом до 16 мм² - всі жили однакові, алюмінієві кабелі перерізом до 25 мм² всі жили однакові однакові^..

Будова кабелю

Одно жильний кабель

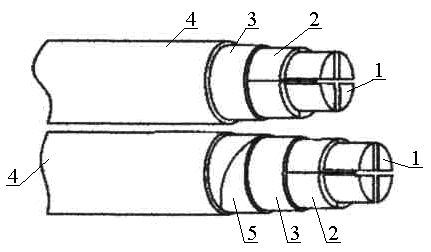

Рис. 5.1. Будова одножильного кабелю. 1 Силова жила, 2. Ізольована контрольна жила перерізом 1 мм², 3. Ізоляція жили, 4. Поясна ізоляція, 5. Оболонка.

Одно жильний кабель на напругу 1- 10 кВ. Призначений для живлення електрифікованого транспорту. Переріз 240 – 800 мм²

Дво жильний кабель.

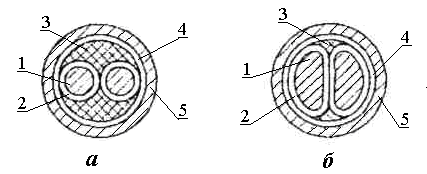

Рис. 5. 2. Будова дво жильного кабелю. 1 Силова жила, 2. Паперова просочена ізоляція жили, 3. Джгути з з сульфатного паперу, 4. Поясна ізоляція, 5. Оболонка.

Дво жильний кабель виготовляється на напругу 1 кВ перерізом 6 – 150 мм². Кабелі з жилами перерізом до 16 мм² виготовляються з круглими жилами (а), 25 мм² і більше – з секторними (б)

Три жильні кабелі

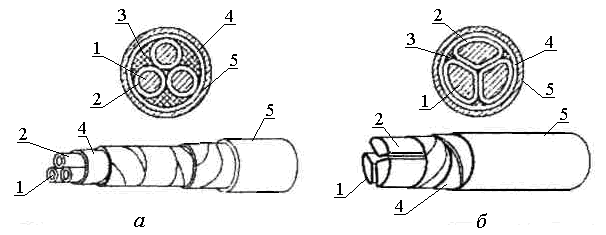

Рис. 5.3. Будова три жильного кабелю з просоченою паперовою ізоляцією. 1 Силова жила, 2. Паперова просочена ізоляція жили, 3. Джгути з з сульфатного паперу, 4. Поясна ізоляція, 5. Оболонка.

Три жильні силові кабелі з просоченою ізоляцією мають переріз жил від 6 мм² до 240 мм² та виготовляються на напруги 1, 3, 6, 10 кВ. Жили кабелів з перерізом 6 – 16 мм² виготовляються круглими, а з перерізом 25 мм² і більше – секторними. Для того ,щоб кабель мав круглу форму, простір між жилами заповнюють джгутами з сульфатного паперу. З верху жил накладають поясну ізоляцію, на неї алюмінієву або свинцеву оболонку.

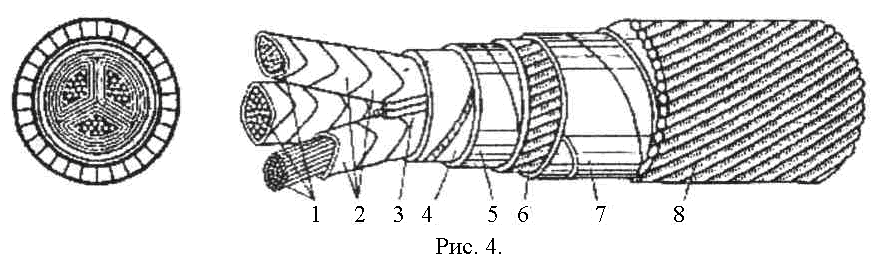

Рис. 5.4. Кабель з в’язкою пропиткою на напругу 10 кВ типу СБ або АСБ: 1 – Мідні (СБ) або алюмінієві жили (АСБ), 2 – фазна ізоляція з просоченого паперу, 3 – заповнювач з джгуту, 4 – поясна ізоляція з просоченого маслом паперу, 5 – свинцева оболонка, 6 – джгутовий прошарок, 7 – броня зі сталевої стрічки, 8 – джгутова оболонка.

Рис. 5.5. 1 – Мідні або алюмінієві жили, 2 – фазна ізоляція з просоченого паперу, 3 – заповнювач з джгуту, 4 – поясна ізоляція з просоченого маслом паперу, 5 – свинцева оболонка, 6 – 7 – броня зі сталевих проволок, 8 – джгутова оболонка.

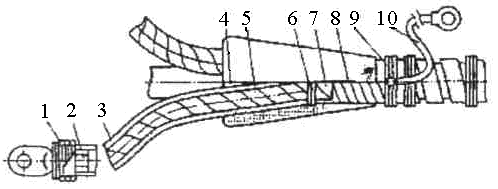

Рис. 5.5. Кінцевик кабелю. 1 – бандаж із шпагату просоченого епоксидним компаундом, 2 – до-даткова підмотка з кіперної стрічки, просоченої епоксидним компаундом, 3 – три слойна додаткова підмотка з кіперної стрічки (кожен шар покривається епоксидним компаундом),

4 – епоксидний компаунд, 5 – кінець підмотка корінця заробки, 6 – бандаж з бавовняного волокна, 7 – поясна ізоляція, 8 – надріз ножем на оболонці кабелю, 9 – дротяний бандаж, 10 –

заземлюючий трос.

Силові кабелі з пластмасовою ізоляцією.

Силові кабелі з пластмасовою ізоляцією загального застосування випускаються на напругу 6 і 10 кВ одно та трижильні з ізоляцією жил з ПВХ ( полівінілхлоридного пластика-ту), ПЕ (поліетилену), само затухаючого ПЕ, вулканізованого ПЕ, вулканізованого самозату-хаючого ПЕ.

Кабелі на напругу 6 кВ виготовляються три жильними. Переріз жил від 10 мм² до 24 мм². На жили накладається ізоляція з ПВХ пластикату товщиною 3,4 мм або з ПЕ товщиною

3 мм. Ізоляція жил відрізняється кольором або має цифрову нумерацію.

Ізольовані жили скручені в кабель. Простір між жилами заповнюється ПВХ пластикатом. По верху конструкції накладається поясна ізоляція загальною товщиною не менше 0,9 мм, або намотка пластмасовими стрічками. На ПЕ поясну ізоляцію накладають екран з електропровідного ПВХ пластикату товщиною не менше 0,2 мм. Кабелі всіх марок, за винятком кабелів з алюмінієвою оболонкою, на електропровідний ПВХ пластикат накладають металевий екран з двох мідних стрічок товщиною не менше 0,06 мм або алюмінієвих стрічок товщиною не менше 0,1 мм. Стрічки накладають з зазором по товщині не більше 3 мм. На металевий екран в кабелях з ПЕ ізоляцією намотують дві ПЕ стрічки товщиною не менше 0,2 мм, в кабелях з ПВХ ізоляцією – двома ПВХ стрічками товщиною 0,2 мм, двома ПЕТФ стрічками товщиною не менше0,04 мм, однієї стрічки просоченою гумою тканини або крепірованного паперу. На ці стрічки накладають ПВХ або алюмінієва оболонка

Будова кабелів на 10 кВ аналогічна будові кабелів на 6 кВ

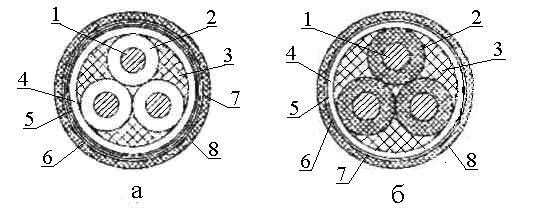

Рис. 5.6. Будова кабелю з ПВХ ізоляцією марки АВВГ 6 на напругу 6 кВ (а) та кабелю з ПЕ ізоляцією марки АПВ 10 на напругу 10 кВ. 1 – жила, 2 – ізоляція жили: а – з ПВХ пластикату, б – з ПЕ пластикату, 3 – заповнювач з пластикату: а – з ПВХ, б – з ПЕЄ, 4 – поясна ізоляція, 5 – екран з електропровідного пластикату, 6 – металевий екран, 7 – ізоляція, 8 – оболонка.

Чотири жильні силові кабелі.

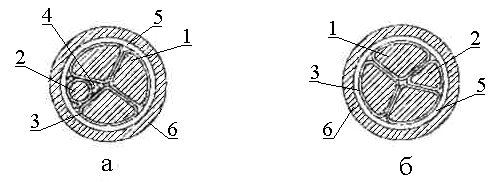

Рис. 5.7. Будова чотири жильного силового кабелю: а) з секторними робочими жилами та круглою нульовою жилою, б) з секторними жилими. 1 – робоча жила, 2 – нульова жили,

3 – паперова просочена ізоляція жили, 4 – заповнювач з джгуту, 5 – поясна ізоляція, 6 – обо-лонка.

Чотири жильні силові кабелі з просоченою паперовою ізоляцією мають переріз жил від 10 мм² до 185 мм² та виготовляються на напругу 1 кВ. Четверта жила використовується як заземлююча або занулююча та має однаковий переріз з фазними жилами до перерізу кабелю до 120 мм² включно.

Рис. 5.8. Будова чотири жильного силового кабелю з пластмасовою ізоляцією. 1 – жила з ПВХ ізоляцією, 2, 3 – стрічка з ПВХ пластикату (2 шт), 5 – стрічка з тканини просоченої гумою, 4 – оболонка.

Чотири жильні силові кабелі з пластмасовою ізоляцією виготовляються з жилами однакового перерізу або з нульовою жилою меншого перерізу. Жили перерізом до 16 мм² виготовляються круглими, жили 25 – 35 мм² – круглими, секторними або сегментними, 50 – 240 мм² – секторними або сегментними.
