3. Опори повітряних ліній.

Повітряні лінії прокладаються на дерев’яних, залізобетонних металевих, иеталевих багатогранних опорах. По призначенню бувають: проміжні, анкерні; кутові; кінцеві. Опори є одноколові і двоколові, з тросом і без тросу.

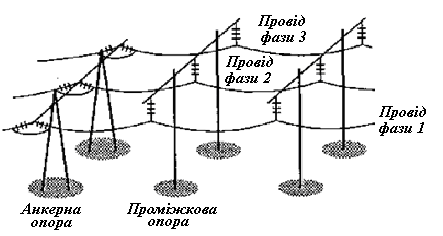

Рис. 4.11 схема повітряної лінії.

В залежності від призначення розрізняють п'ять основних типів опор: проміжні, анкерні, кутові проміжні, кутові анкерні, кінцеві. Проміжні опори призначені для підтримання проводів на прямих дільницях лінії. Вони не сприймають зусиль, які направлені вздовж лінії.

Найбільш розповсюджені проміжні опори – 80-90 % від загальної кількості опор. На опору діють вертикальні сили: маса проводів, ізоляторів, снігу та самої опори і горизонтальні сили : тиск вітру на провід та опору. При обриві проводу проміжна опора повинна приймати повздовжню силу не урівноваженого тяжіння на провід, що обірвався на одному з прогонів.

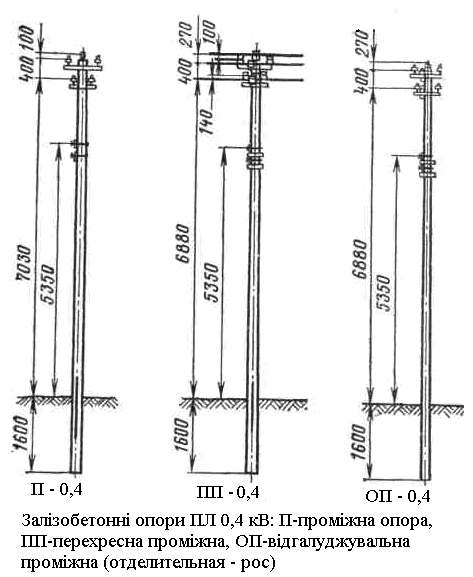

Рис. 4.12. Залізобетонні опори повітряної лінії 0,4 кВ (ПЛ 0,4 кВ):. П - 0,4 проміжна опора, ПП – 0,4 – перехресна проміжна, ОП – 0,4 – відгалуджувальна проміжна (отделительная – рос)

Анкерні опори призначені для сприйняття зусиль, які направлені вздовж лінії. Анкерні опори встановлюють в тих точках лінії, де по умовам місцевості прольоти по обидва боки від опори не однакові. Тяжіння проводів зі сторони більшого прольоту буде перевищувати тяжіння проводів зі сторони меншого прольоту. Тому анкерні опори виконуються більш міцними та жорсткими, ніж проміжні

Анкерні опори повинні встановлюватись через певну кількість прогонів (через кожні 3 – 5 км лінії). Лінії мають жорстке кріплення проводів і розраховуються на обрив проводів. Проводи ліній з підвісними ізоляторами кріпляться на анкерних опорах – натяжними гірляндами, проводи однієї і тієї ж фази суміжних з опорою прогонів з’єднані петлями проводів. (Рисунок анкерних опор дивись нижче)

Кутові проміжні опори встановлюються в місцях повороту лінії. Вони сприймають зусилля, які направлені по бісектрисі кута повороту лінії. Ці зусилля визвані тяжінням проводів. Як кутові опори в деяких випадках використовуються А – подібні проміжні опори,

які встановлюють таким чином, щоб площина опори була в напрямку дії сумарного зусилля від тяжіння проводів. При різній довжині прольотів в обох напрямках від точки повороту використовують кутову анкерну опору.

Кінцеві опори встановлюються на кінцях ліній та при підході до підстанцій і призначені приймати тяжіння, що діють на опори лінії. Кріплення проводів на них є жорстким, як і на анкерних опорах за допомогою натяжних гірлянд ізоляторів. В точках повороту лінії встановлюють кутові опори.

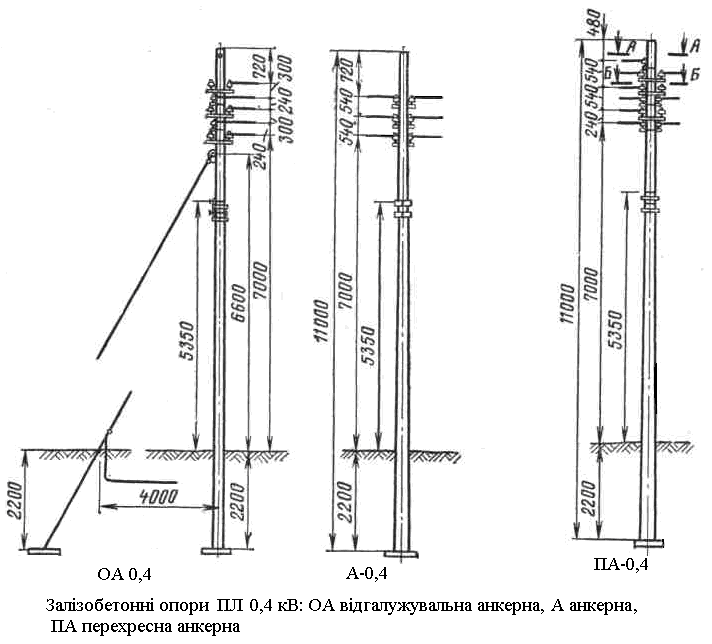

Рис. 4.13. Залізобетонні опори повітряної лінії 0,4 кВ (ПЛ 0,4 кВ): АО – 0,4 – відгалуджуваль-на анкерна, А – анкерна (вид з боку) дивись рисунок 4.9, ПА – перехресна анкерна (вид з боку),.

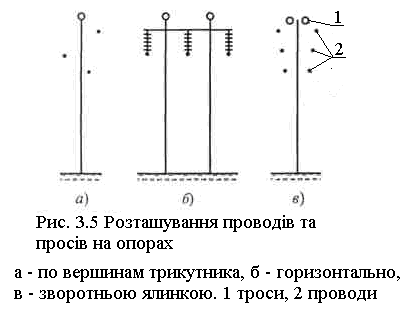

Рис. 4.14. Розташування проводів та тросів на опорах: а) по вершинах трикутника, б) горизон-тально, в) зворотною зіркою. 1 – троси, проводи.

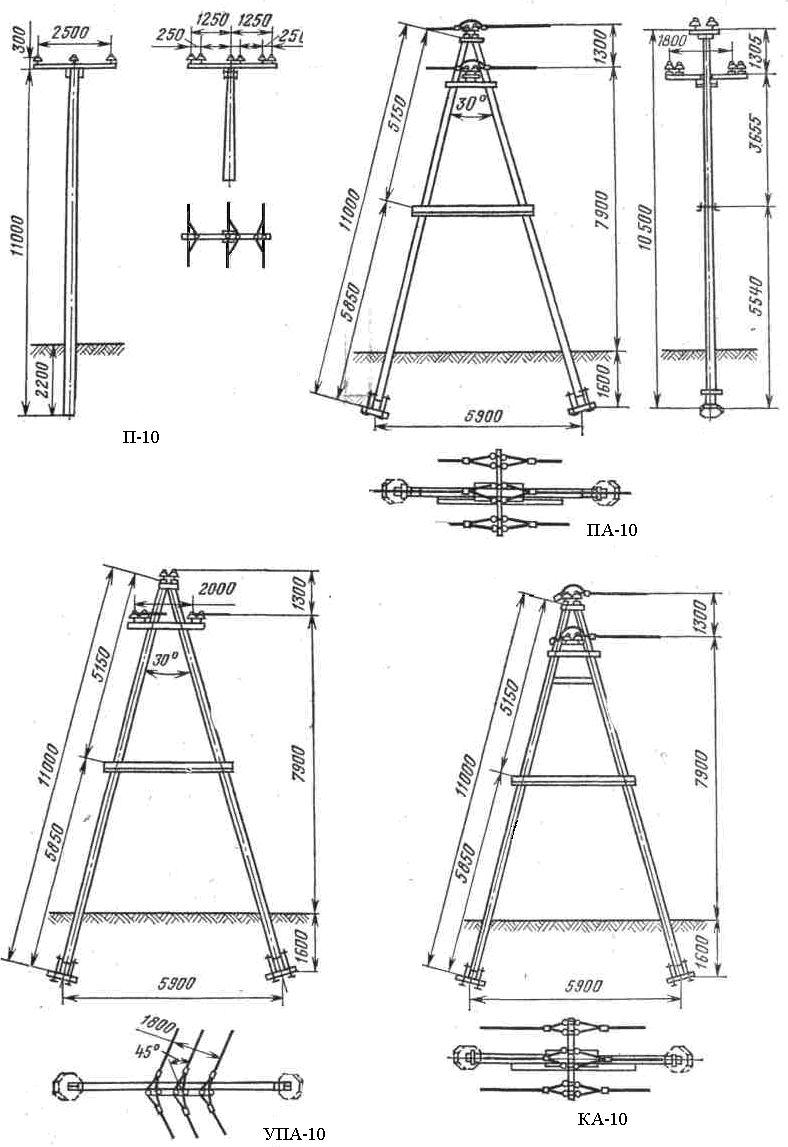

Рис. 4.15. Залізобетонні опори повітряної лінії 10 кВ (ПЛ 10 кВ): П – 10 проміжна, ПА – 10 –проміжна анкерна, УПА – 10 кутова (угловая – рос.) анкерна, КА – 10 – кінцева анкерна

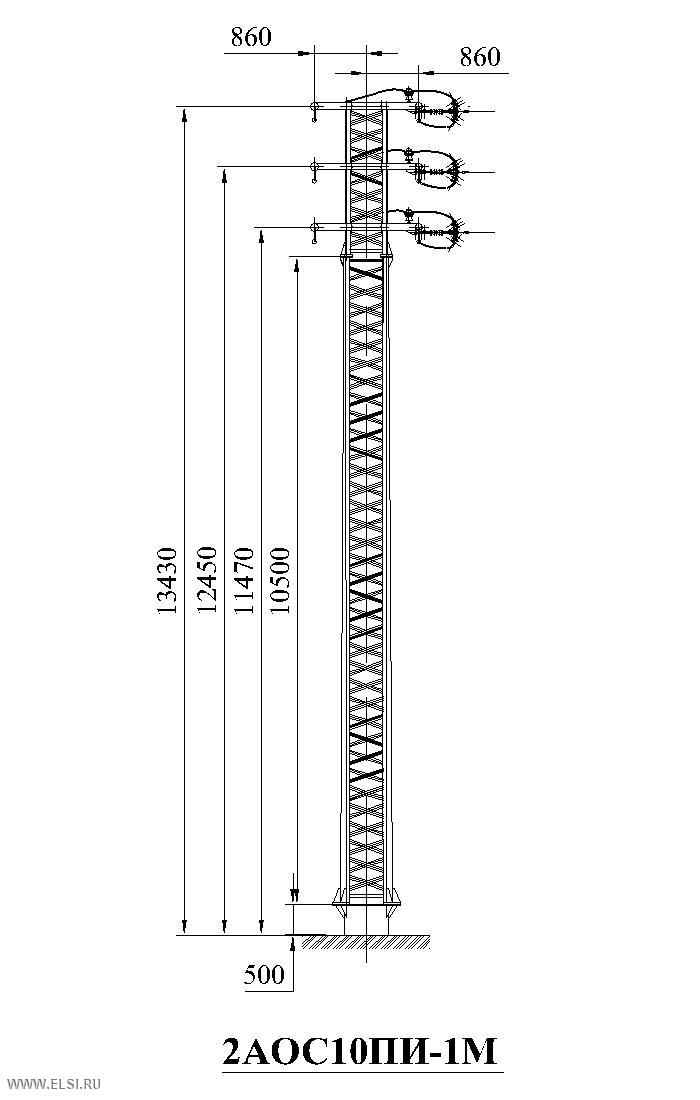

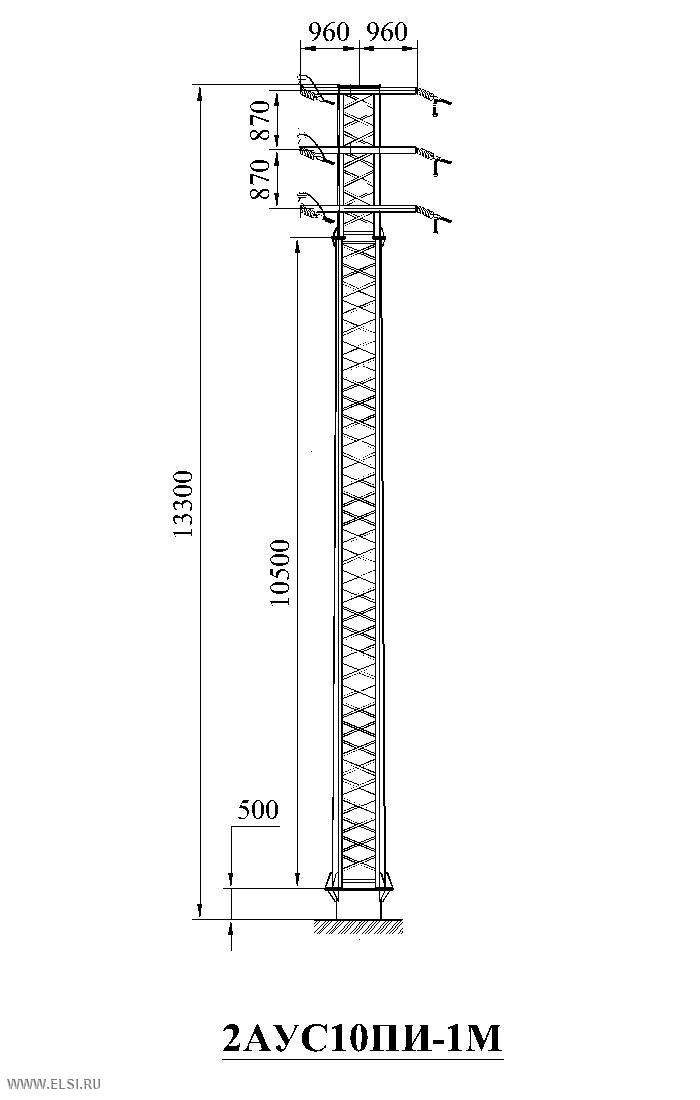

Сталеві опори ПЛ 10 під ізольований провід

Проміжна на 2 кола Анкерна на 2 кола Анкерна кутова на 2 кола підвісна натяжна натяжна

Рис. 4. 16. Сталеві опори ПЛ 10 під ізольований провід Анкерна на 2 кола натяжна

.

Сталеві багатогранні опори ЛЕП.

Сталеві багатогранні опори призначені для встановлення на високовольтних лініях елект-ропередач. Опори ЛЕП експлуатуються і І – V вітрових та ожеледних районах в населеній та ненаселеній місцевості у відповідності до ПУЕ-7 в районах з розрахунковою температурою повітря до - 65º С і вище. Багатогранні металеві опори виготовляються зі стійок у вигляді усічених пірамід із сталевого листа з поперечним перерізом у вигляді правильного багато-гранника. Секції стійок з’єднані між собою телескопічним або фланцевим з’єднанням. Тра-верси таких опор виготовляють багатогранними, решітчастими або ізолюючими.

Антикорозійний захист виконується за допомогою горячого оцинкування та цинко-наповненого композитного покриття.

Переваги багатогранних опор ЛЕП.

Строки будівництва ПЛ на багатогранних опорах мають 2^х, 4^х кратні переваги перед ПЛ на залізобетонних та решітчастих опорах.. Це обумовлено зменшенням трудовитрат за рахунок збільшення прольотних відстаней, простоти встановлення багатогранних опор, малої кілько-сті збірних елементів. Збирання опори дуже просте. Бригада з 7 – 8 чоловік витрачає на це менше двох годин. Встановлення опори на фундамент виконується звичайним краном так як опори компактні та мають невелику вагу. Кріплення опори до фундаменту здійснюється за допомогою болтів.

Економічна ефективність при будівництві ПЛ на багатогранних опорах складає 12 – 15 % в порівнянні з залізобетонними опорами, 40 – 45 % в порівнянні з решітчастими. Це обумов-лено збільшенням прольотних відстаней, зменшенням витрат на транспортування та буді-вельно монтажні роботи, малими витратими на експлуатацію, більш тривалими строками експлуатації. Надійність експлуатації є комплексною властивістю, яка включає безвідказність, великий строк експлуатації, ремонтно придатність та зберігання. По всім цим параметрам багато- гранні опори краще традиційних.. Термін експлуатації для залізобетонних опор складає 30 років, для решітчастих – 40 років, для багатогранних – 50 років.

Безвідказність: згідно статистиці пошкодження ЛЕП на багатогранних опорах значно менше ніж на традиційних.. На лініях відсутні катастрофічні руйнування, типові для залізобетонних і решітчастих опор.

Ремонтопридатність практично не потребують ремонту, яки здійснюється в мінімальний строк.

Сталеві багатогранні опори для ЛЕП 6 – 10 кВ. Сталеві багатогранні опори СМ10П, СМ10АУ, СМ10АО, СМ10АП, СМ10АУ-1Р, СМ10АУ-1М розроблені для підвішування сталево алюмінієвих проводів АС 50/8, АС 70/11, АС 91/16, АС 121/19 та само утримних ізольованих проводів типу СІП 3 з номінальним перерізом струмопровідної жили 50 мм², 75 мм², 95 мм², 120 мм². Опори розраховані на застосування підвісних скляних ізоляторів ПС 70Е або підвісних полімерних ізоляторів ЛК 70/10, штирових ізоляторів ШФ-20, ШК-10.

Розшифровка умовного позначення опор:

• СМ – С – сталева, М – багатогранна (многогранная – рос.);

• П - проміжна, А - анкерна, У – кутова (угловая – рос), О – відгалуджувальна (ответвительная – рос), АП - анкерна перехідна;

• 10 - клас напруги ПЛ – 10 кВ;

• 1 – номер модифікації опори;

• Р - з встановленням роз’єднувача (розрядника), М - з встановленням кабельної муфти.

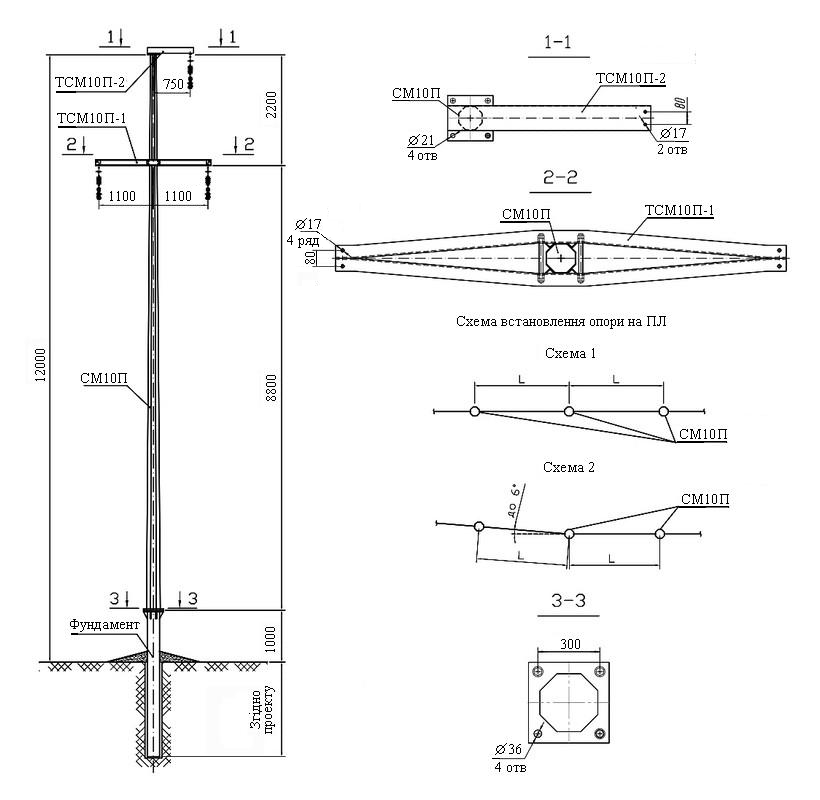

Проміжна опора СМ10 П

Рис. 4. 17. Сталеві багатогранні опори ПЛ 10 під провід СІП.

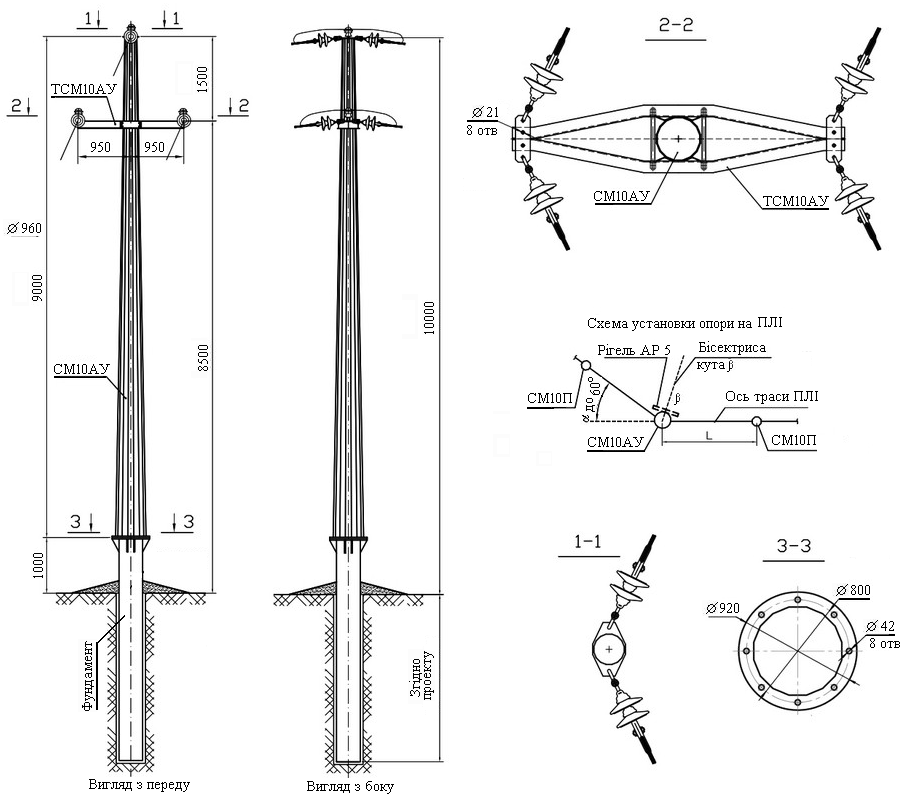

Анкерна опора СМ 10АУ

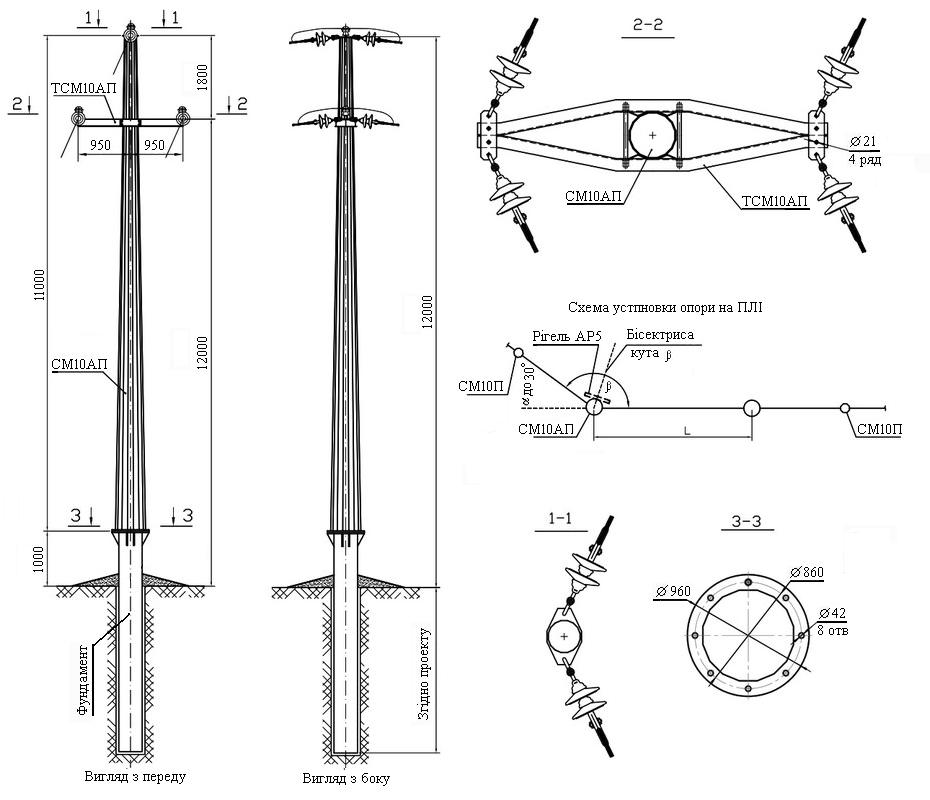

Анкерна опора СМ 10АП

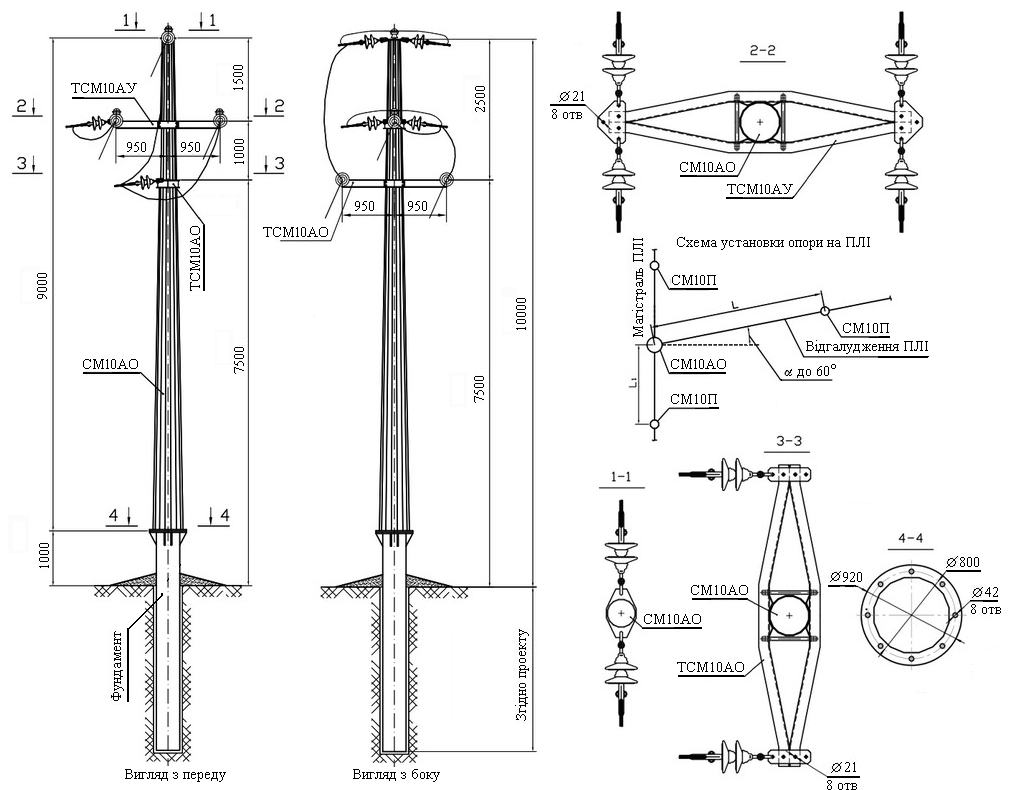

Анкерна опора СМ 10АО

Характеристики опор

Марка опори	Вітровий район	Ожелед- ний район	Висота опори м	Висота до нижньої траверси	Кількість стійок на опору	Переріз стійок низ/верх, мм	Маса опори, Кг
СМ10П	І - V	І - V	12	9,8	1	272	323
СМ10АУ	І - V	І - V	10	8,5	1	674	655
СМ10АО	І - V	І - V	10	7,5	1	674	823
СМ10АП	І - V	І - V	12	10,2	1	714	803
СМ10АУ-1Р	І - V	І - V	10	8,5	1	674	709
СМ10АУ-1М	І - V	І - V	10	8,5	1	674	674

Сталеві багатогранні опори ПМ10-1, ПМ10-2, УПМ10-1, АМ10-1, УАМ10-1, ОАМ10-1, ППМ10-1, ПАМ10-1, ПАМ10-2 передбачають підвішування сталево алюмінієвих проводів

АС 50/8, АС 70/11, АС 91/16. Вони розраховані застосування підвісних скляних ізоляторів

ПС 70В або ПС 70Д, Штирьових ізоляторів ШФ-20Г, ШФУ -10, ШФ-10Г. Розшифровка умовного позначення опор: П – проміжна, А – анкерна, У – кутова (угловая – рос.) О – відгалуджувальна (ответвитель-нач – рос), ПА – перехідна анкерна і тому подібне.

М – багатогранна (многогранная – рос.),

10 – клас напруги 10 кВ, 1, 2 – номер модифікації опори.

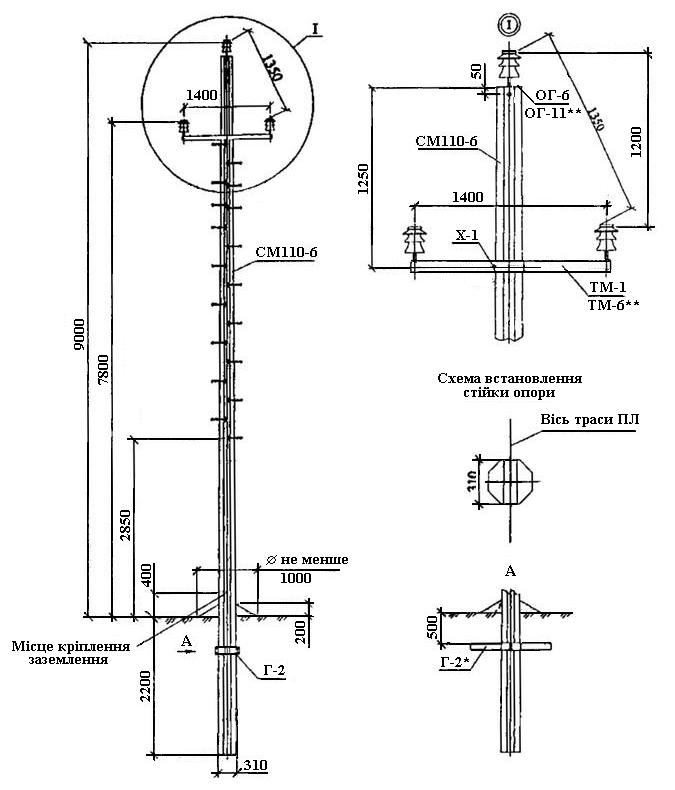

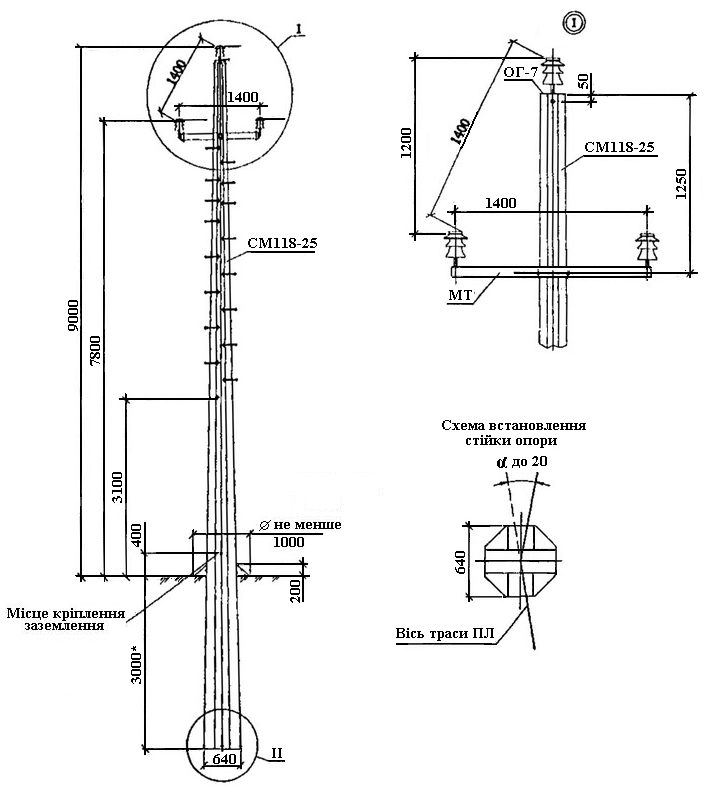

Проміжна опора ПМ10-1

Опора на одне коло

Рис. 4. 17. Сталеві багатогранні опори ПЛ 10 під провід АС.

Проміжна опора ПМ10-2

Опора на 2 кола

УПМ 10-1

Характеристика опор

Марка опори	Вітровий район	Ожелед- ний район	Висота опори м	Висота до нижньої траверси	Кількість стойок на опору	Переріз стойок низ/верх, мм	Маса опори, Кг
ПМ10-1	І - VI	І - VI	9	7,8	1	310	318
ПМ10-2	І - VI	І - VI	9,3	8,4	1	310	322
УПМ10 -1	І - VI	І - VI	9	7,8	1	640	677
АМ10-1	І - VI	І - VI	8,8	7,7	1	640	672
УАМ10-1	І - VI	І - VI	8,8	7,7	1	640	672
ОАМ10-1	І - VI	І - VI	9	7,9	1	640	712
ППМ10-1	І - VI	І - VI	12,5	11,3	1	700	1049
ПАМ10-1	І - VI	І - VI	12,3	11,1	1	700	1043
ПАМ10-2	І - VI	І - VI	12,3	11,1	1	700	1050

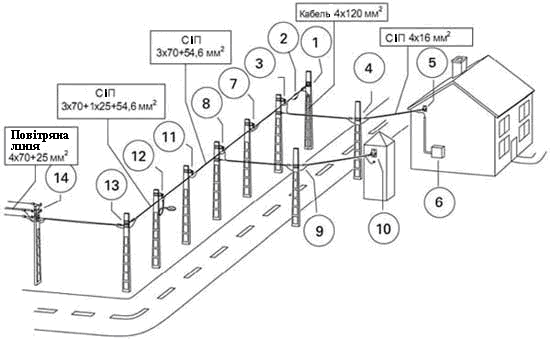

Типова траса СІП 2

1. Анкерне кріплення та з’єднання СІП з силовим кабелем.

2. З’єднання проводів СІП.

3. Проміжна арматура СІП та абонентське відгалудження.

4. Анкерна арматура СІП для абонентів.

5. Арматура для прокладання СІП по фасадах будівель.

6. Оконцівка СІП абонентів.

7. Проміжна арматура СІП та арматура для повторного заземлення.

8. Проміжна арматура та арматура для основного відгалудження. СІП.

9. Подвійне анкерне кріплення СІП при відхиленні напрямку траси 100º та встановлення обмежувача перенапруг.

10. Ввід СІП в ТП та підключення до трансформатора.

11. Проміжна арматура СІП для основної лінії.

12. Проміжна арматура СІП та приєднання вуличного освітлення.

13. Подвійне анкерне кріплення СІП при відхиленні напрямку траси 90º.

14. Анкерна арматура та затиски для приєднання СІП до голих (без ізоляції) проводів.

Вузел № 1. Анкерне кріплення та з’єднання СІП з силовим кабелем.

1. F 2007 – стрічка із неіржавлюючої сталі

2. A 200 - скрепи, для кріплення стрічки.

3. CA 1500 – кронштейн.

4. PA-1500 – анкерний затиск.

5. CSB – кабельний ремінь. 6. CSL 350 – кабельний ремінь.

7 HEL 6893ZAK – механічний з’єднувач.

8. WCSM 33/8 – герметизуючи трубка

9. CGPT 18/6-0 – ізоляційна трубка.

10 502 K 016/S – термоусаджуєма печатка ???

11. GPC 60x60 L2750 – захисний профіль ПВХ.

Вузел № 2. З’єднання проводів СІП.

1 . MJPT-54 – ізольований з’єднувач для несучої нейтралі

2. MJPT-70 – ізольовані з’єднувачі для фазних проводів.

3. CSB – кабельний ремінь.

Вузел № 3. Проміжна арматура СІП та абонентське відгалудження.

1 . F 2007 – стрічка із неіржавлюючої сталі

2. A 200 - скрепи, для кріплення стрічки.

3. ES 1500 – проміжний затиск з кронштейном.

4. P2X 95 – проколюючий затиск.

5. CSB – кабельний ремінь.

6. CA 1500 – кронштейн.

7. PA 25x100 – анкерний затиск для проводів абонента.

Вузел № 4. Анкерна арматура СІП для абонентів.

1. F 2007 – стрічка із неіржавлюючої сталі

2. A 200 - скрепи, для кріплення стрічки

3. CA 1500 – кронштейн

4. PA 25x100 – анкерний затиск для проводів абонента.

5. CSB – кабельний ремінь.

Вузел № 5. Арматура для прокладання СІП по фасадах будівель.

1. CA 1500 - Кронштейн або CAB 25 – анкерный кронштейн

2. . PA 25x100 – анкерний затиск для проводів абонента

3. BRPF 70-150-1F - Арматура для прокладки по фасадах

Вузел № 6. Оконцівка СІП абонентів.

1. CPTAU 16 - Герметичні ізольовані кінцівки

Вузел № 7. Проміжна арматура СІП та арматура для повторного заземлення.

1. F 2007 – стрічка із неіржавлюючої сталі

2. A 200 - скрепи, для кріплення стрічки

3. CA 1500 – кронштейн 4. P2X 95 – проколюючий затиск 5. CSB – кабельний ремінь

Вузел № 8. Проміжна арматура та арматура для основного відгалудження. СІП.

1. F 2007 – стрічка із неіржавлюючої сталі

2. A 200 - скрепи, для кріплення стрічки.

3. ES 1500 – проміжний затиск з кронштейном.

4. P2X 95 – проколюючий затиск.

5. CSB – кабельний ремінь.

6. CA 1500 – кронштейн.

7. PA-1500 - Анкерний затиск

Вузел № 9. Подвійне анкерне кріплення СІП при відхиленні напрямку траси 100º та

встановлення обмежувача перенапруг.

1. F 2007 – стрічка із неіржавлюючої сталі

2. A 200 - скрепи, для кріплення стрічки.

3. CSB – кабельний ремінь.

4. CA 1500 – кронштейн.

5. PA-1500 - Анкерний затиск

6. LVA-440 B-CL

7. P2X 95 – проколюючий затиск.

Вузел № 10. Ввід СІП в ТП та підключення до трансформатора.

1. CSB – кабельний ремінь.

2. CA 1500 – кронштейн.

3. PA-1500 - Анкерний затиск

4. CPTAU 70 – герметичні ізольовані кінцівки.

5. CPTAU 54 – герметичні ізольовані кінцівки.

6. BRPF 70-150-1F - Арматура для прокладки по фасадах

7. RDSS 75 + Clips 75 – ущільнення кабельних проходів

Raychem

Вузел № 11. Проміжна арматура СІП для основної лінії.

1. F 2007 – стрічка із неіржавлюючої сталі

2. A 200 - скрепи, для кріплення стрічки.

3. ES 1500 – проміжний затиск з кронштейном. 4. CSB – кабельний ремінь.

Вузел № 12. Проміжна арматура СІП та приєднання вуличного освітлення.

1. F 2007 – стрічка із неіржавлюючої сталі

2. A 200 - скрепи, для кріплення стрічки.

3. ES 1500 – проміжний затиск з кронштейном. 4. CSB – кабельний ремінь.

5. EP-95-13 – проколюючий затиск

Вузел № 13. Подвійне анкерне кріплення СІП при відхиленні напрямку траси 90º.

1. F 2007 – стрічка із неіржавлюючої сталі

2. A 200 - скрепи, для кріплення стрічки.

3. CSB – кабельний ремінь.

4. CA 1500 – кронштейн.

5. PA-1500 - Анкерний затиск

Вузел № 14. Анкерна арматура та затиски для приєднання СІП до голих (без ізоляції) проводів

1. F 2007 – стрічка із неіржавлюючої сталі

2. A 200 - скрепи, для кріплення стрічки.

3. CSB – кабельний ремінь.

4. CA 1500 – кронштейн.

5. PA-1500 - анкерний затиск

6. CDR/CN 1S 95 UK – відгалуджувальний затиск для

приєднання СІП до голих (не ізольованих) проводів. 7. RDP 25/CN – відгалуджувальний затиск для

приєднання СІП до голих (не ізольованих) проводів

Траси СІП 20 кВ (типові вузли)
