2.Типи заземлення систем.

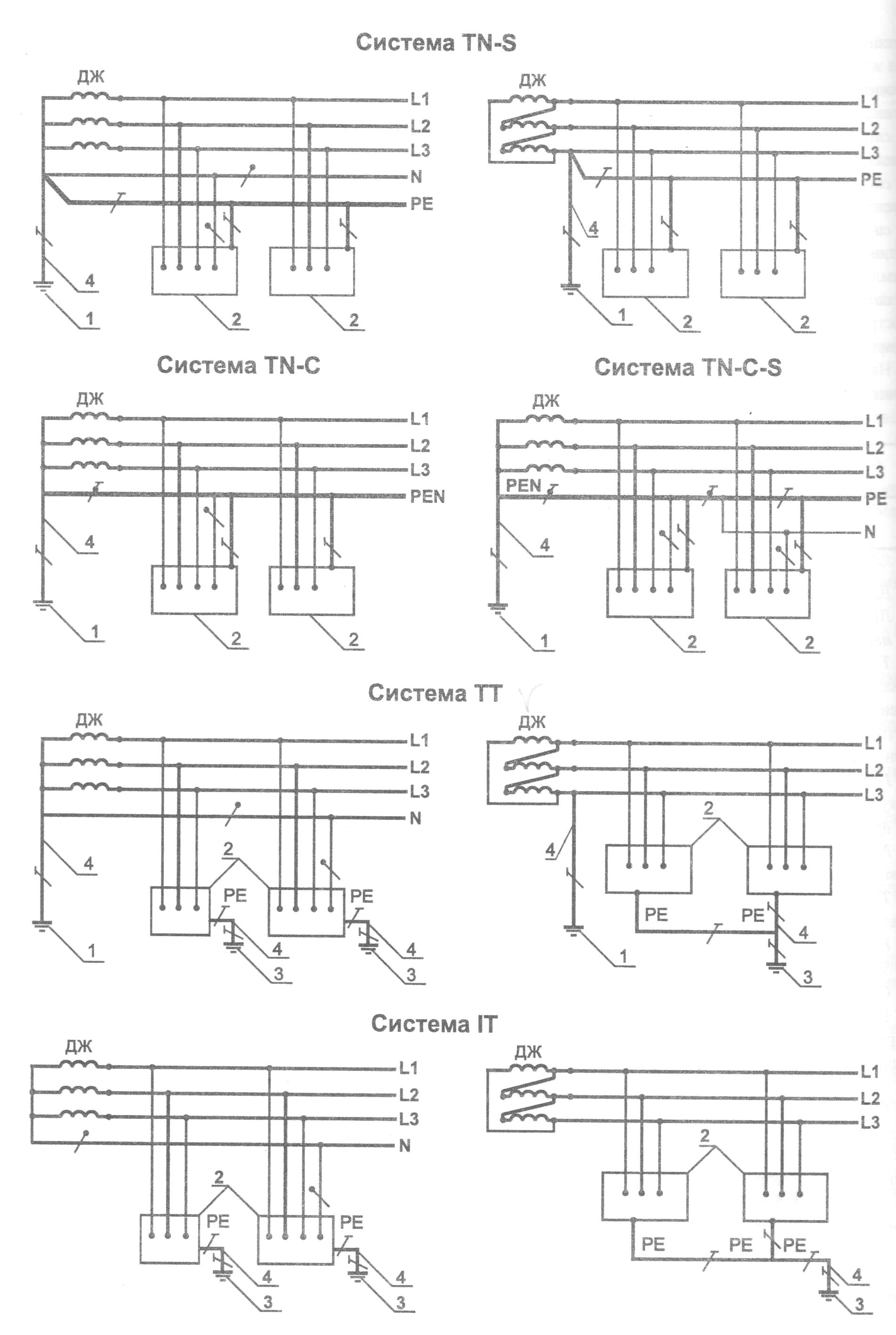

Схеми виконання систем:
ДЖ-джерело живлення; L1, L2, L3- лінійні (фазні) провідники; 1-заземлювач джерела живлення; 2-відкриті провідні частини; 3-заземлювач відкритих провідних частин; 4-захисний провідник (заземлення системи позначено потовщеними лініями).
Відповідно до ГОСТ 30331.2 прийнято такі позначення типу заземлення системи:
Система TN- система, в якій мережа живлення має глухе заземлення однієї точки струмовідних частин джерела живлення, а електроприймачі і відкриті провідні частини електроустановки приєднуються до цієї точки за допомогою відповідного N- або М- і захисного РЕ- провідників.
Система TN- S - система TN, в якій N- або М- і РЕ- провідники розділені по всій мережі.
Система TN- С - система TN, в якій N- або М- і РЕ- провідники поєднано в одному провіднику по всій мережі.
Система TN- С - S система TN, в якій N- або М- і РЕ- провідники поєднано в частині мережі, починаючи від джерела живлення.
Система TТ- система, одну точку струмовідних частин джерела живлення якої заземлено, а відкриті провідні частини електроустановки приєднано до РЕ- провідника, з’єднаного із заземлювачем, електрично незалежним від заземлювача, до якого приєднано точку струмовідних частин джерела живлення.
Система ІT- система, в якій мережу живлення ізольовано від землі через прилади або (і) пристрої, що мають великий опір, а відкриті провідні частини електроустановки приєднано до заземленого РЕ- провідника.
Тема. Допустимі опори струмів заземлень. План:
Заземлювальні пристрої в електричних мережах до 1кВ з глухо заземленою нейтраллю.
Заземлювальні пристрої в електричних мережах до 1кВ з ізольованою нейтраллю.
Заземлювальні пристрої в електричних мережах більше 1кВ з ізольованою нейтраллю.
Заземлювальні пристрої в електричних мережах більше 1кВ з ефективно заземленою нейтраллю.
1. Заземлювальні пристрої в електричних мережах до 1кВ з глухо заземленою нейтраллю.
Опір заземлювального пристрою, до якого приєднано нейтраль джерела живлення або виводи джерела однофазного струму, у будь-яку пору року не повинен перевищувати 2, 4, 8 Ом відповідно для лінійних напруг 660, 380 і 220В джерела трифазного струму або 380, 220, 127 В джерела однофазного струму. Цей опір необхідно забезпечувати з урахуванням з урахуванням використанням всіх заземлювачі, приєднаних до PEN- (РЕ) - провідника, якщо кількість відхідних ліній не менше двох. Опір заземлювача, до якого безпосередньо приєднують нейтраль джерела трифазного струму або виводи джерела однофазного струму, повинен бути не більша за 15, 30 і 60 Ом відповідно для лінійних напруг 660, 380 і 220 В джерела трифазного струму або 380,220 і 127 В джерела однофазного струму.
На кінцях повітряних ліній електропередач як з неізольованими, так і самоутримними ізольованими проводами або відгалужень від них довжиною понад 200 м слід влаштовувати повторні заземлення PEN- (РЕ)- провідника із зазначенням опору. В першу чергу слід використовувати природні заземлювачі (підземні частини залізобетонних і металевих опор), а також заземлювачі, призначені для захисту від грозових перенапруг.
На вводі до електроустановки будівлі від повітряної лінії рекомендується влаштовувати повторне заземлення PEN- (РЕ)- провідника, якщо в будівлі за відсутності комунікацій водопостачання, газопостачання, металевих та залізобетонних конструкцій не може бути здійснено основну систему зрівнювання потенціалів. У цьому разі опір заземлювача повторного заземлення PE- (РЕN)- провідника на вводі в будівлю повинен бути не більше за 30 Ом.
