2.Місце встановлення засобів обліку.
Лічильники для розрахунку електрозабезпечувальної організації зі споживачами електроенергії рекомендується встановлювати на межі поділу мережі (за балансовою приналежністю) електрозабезпечувальної організації та споживача.
Лічильники повинні розташовуватись в легко доступних для обслуговування сухих приміщеннях, в достатньо вільному і не стисненому для роботи місці з температурою в зимовий час не нижче 00С. Лічильники загальнопромислового виконання не дозволяється встановлювати в приміщеннях, де за виробничими умовами температура часто може перевищувати +400С, а також в приміщеннях з агресивними середовищами.
Допускається розташування лічильників в неопалювальних приміщеннях і коридорах розподільчих пристроїв електростанцій і підстанцій, а також в шафах зовнішньої електроустановки. При цьому має бути передбачено утеплення їх на зимовий період за допомогою утеплювальних шаф, ковпаків з підігрівом повітря усередині них електричною лампою або нагрівальним елементом для забезпечення усередині ковпака позитивної температури, але не вище +200С.
Лічильники повинні встановлюватись в шафах, камерах комплектних розподільчих пристроїв, на панелях, щитах, у нішах, на стінах, що мають жорстку конструкцію. Допускається кріплення лічильників на дерев’яних, пластмасових або металевих щитах. Висота від підлоги до коробки затискачів лічильників повинна бути в межах 0,8-1,7м. Допускається висота менше 0,8 м, але не менше 0,4 м.
У місцях, де є небезпека механічних пошкоджень лічильників або їх забруднення, або в місцях, доступних для сторонніх осіб (проходи, сходові клітини, тощо), для лічильників має передбачатись шафа , що закривається, з віконцем на рівні циферблату. Аналогічні шафи повинні встановлюватись також для спільного розміщення лічильників і трансформаторів струму при виконанні обліку на стороні нижчої напруги (на вводі у споживачів).
Конструкція та розміри шаф, ніш, щитків, тощо повинні забезпечити зручний доступ до затискачів лічильників і трансформаторів струму. Для безпечного встановлення і заміни лічильників в мережах до 380 В повинна передбачатись можливість відключення лічильника встановленими до нього на відстані не більше 10м комутаційним апаратом або запобіжниками.. Трансформатори струму, що використовуються для приєднання лічильників напругою до 380 В, повинні включатись після комутаційних апаратів у напрямку потоку потужності.
3.Схеми включення лічильників.

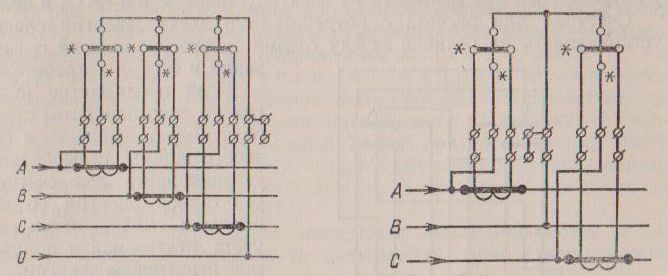

А) Б)
А) - схема включення трифазного лічильника типу СА4, СА4У для вимірювання активної енергії в чотирьох провідній мережі до 1000В;
Б) – схема включення трифазного лічильника типу СА3, СА3У для вимірювання активної енергії в трьох провідній мережі до 1000В.

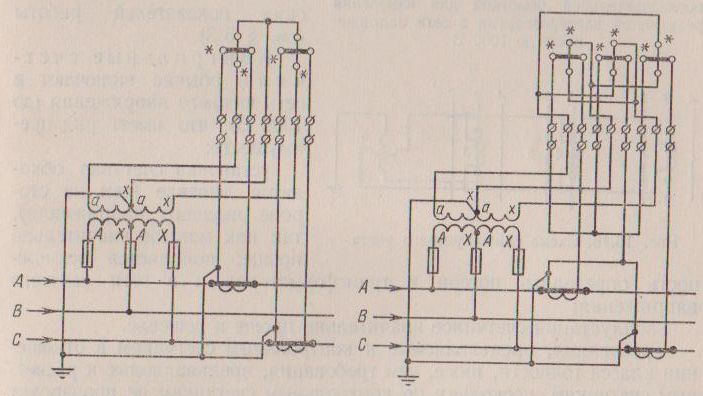

В) – схема включення трифазного лічильника типу СА3, СА3У, який включений через вимірювальні трансформатори, для вимірювання активної енергії в три провідній мережі напругою до 1000В;
Г) – схема включення трифазного лічильника типу СР4, СР4У, який включений через вимірювальні трансформатори, для вимірювання реактивної енергії в мережі напругою до 1000В.

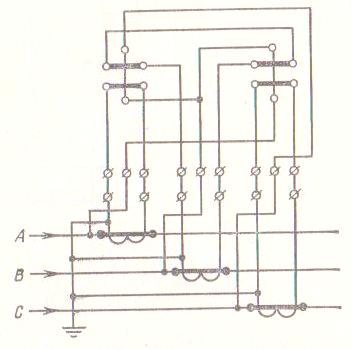

Д)
Д) – схема включення трифазного лічильника типу СР4, СР4У з додатковою послідовною обмоткою, який включений через вимірювальні трансформатори, для вимірювання реактивної енергії в мережі напругою до 1000В.
