Тема. Автоматичне керування батареєю конденсаторів. План:
Автоматичне керування батареєю конденсаторів по напрузі.
Автоматичне керування батареєю конденсаторів в функції часу доби.
Автоматичне розвантаження по частоті.
Автоматичне розвантаження по струму.
1.Автоматичне керування батареєю конденсаторів по напрузі.
Для забезпечення економічної роботи компенсуючи пристроїв, потребується автоматичне регулювання потужності конденсаторних батарей, яке може виконуватись в функції струму навантаження, часу доби, напруги і коефіцієнта потужності. Автоматичне регулювання в функції струму навантаження застосовується на підстанціях з різко змінним навантаженням. Пусковим органом в них є струмові реле, що налаштовані на струми спрацювання при максимальному та мінімальному навантаженні, при яких виконується відповідне включення і відключення всієї або частини конденсаторної батареї.
Автоматичне регулювання в функції часу доби застосовується при великій кількості споживачів з різнохарактерним навантаженням при певному встановленому графіку. Пусковим органом в них є контакти електричних часів, які встановлені на певний час включення і відключення частини конденсаторної батареї, що забезпечує багатоступінчате регулювання потужності батареї. Автоматичне регулювання в залежності від напруги на шинах підстанції застосовується тоді, коли потребується забезпечити мінімальне відхилення
величини робочої напруги від мінімальної .

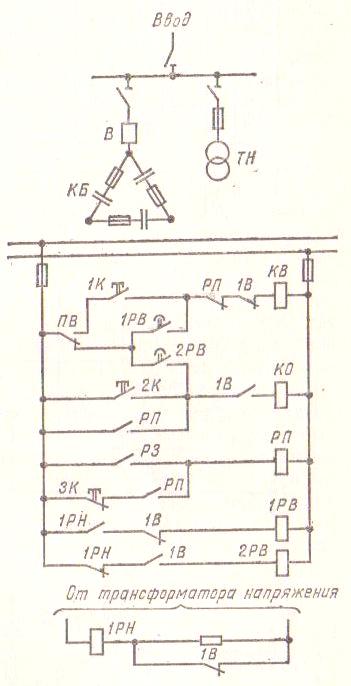

В схемі одноступінчатого керування батареєю конденсаторів напругу контролює реле мінімальної напруги 1РН, яке живиться від трансформатора напруги ТН. При зниженні напруги в мережі це реле замикає свій контакт 1РН в колі реле часу 1РВ, яке з витримкою часу замикає коло включення привода КВ і таким чином конденсаторна батарея включа-ється вимикачем В. При підвищенні напруги зверх встановленого
замикається контакт реле 1РН в колі реле часу 2РВ, яке з витримкою часу замикає коло катушки відключення КО вимикача В, таким чином батарея відключається. Захист конденсаторної батареї виконується за допомогою контактів проміжного реле РП, який подає імпульс через контакти реле захисту РЗ.
2.Автоматичне керування батареєю конденсаторів в функції часу доби.

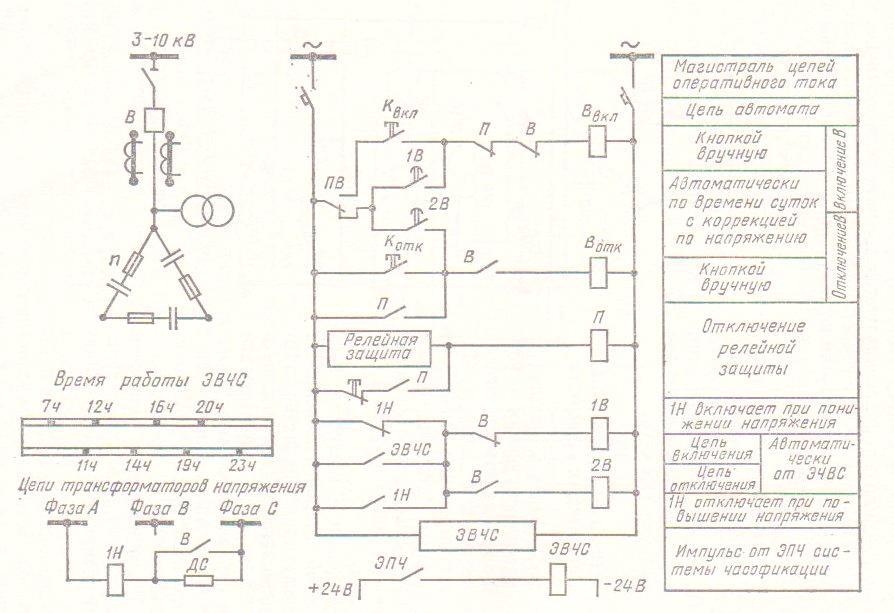

Автоматичне керування конденсаторною батареєю по часу доби виконується за допомогою часів ЭВЧС, які дають сигнал на включення батареї конденсаторів в 7-12-16-20 годин і на відключення в 11-14-19-23 годин. При цьому сигнал на включення і відключення бюатареї вимикачем В передається з витримкою часу через реле 1В та 2В. Якщо при включенні батареї напруга буде підвищена, то реле 1Н, діє через релейний пристрій та відключає конденсаторну батарею. Якщо батареє відключена, а напруга в мережі низча заданої, то реле 1Н знов включає батарею, а при підвищенні напруги реле 1Н подає імпульс на її відключення. Керування батареєю може виконуватись також кнопками Квкл та Квідкл.
