Тема: конструктивне виконання цехових мереж напругою до 1000 в. План:
Призначення електричних мереж.
Способи прокладки електричних мереж до 1000В.
1.Призначення електричних мереж.
Передача і розподіл електроенергії до цехових споживачів промислових підприємств виконується електричними мережами. Споживачі електричної енергії приєднуються через внутрішньо цехові підстанції і розподільчі пристрої.
Електричні мережі промислових підприємств виконуються внутрішніми (цеховими) і зовнішніми. Зовнішні мережі напругою до 1кВ застосовуються крайнє рідко, тому що на сучасних промислових підприємствах живлення цехових навантажень виконується від внутрішніх або прибудованих трансформаторних підстанцій.
2.Способи прокладки електричних мереж до 1000 в.
Прокладка електричних мереж виконується ізольованими та неізольованими провідниками.
Ізольовані провідники (проводи і кабелі) виконуються захищеними і незахищеними. Захищені провідники зверху електричної ізоляції мають металеву або іншу оболонку, яка захищає ізоляцію від механічних пошкоджень. Незахищені провідники таких оболонок не мають.
Неізольовані провідники: голі проводи та алюмінієві, мідні та стальні шини.
Для захисту від механічних пошкоджень кабелі всередині будівлі прокладають в каналах та кріплять скобами до стін та стелі. При прокладці кабелів в каналах захист від механічних пошкоджень виконується шляхом перекриття каналів незгораємими плитами. Якщо кількість кабелів, що прокладається в одному напрямку невелика, то їх або прокладають в трубах або закривають швелерами або кутниками.
Силові кабелі застосовуються в мережах до і вище 1000В. Кабельні лінії великих перерізів напругою до 1000В використовуються для електропостачання потужних споживачів, розподільчих шаф та електроспоживачів, що встановлені в приміщеннях з особливими умовами, в яких обмежено використання прокладки в трубах.
2.Способи прокладки електричних мереж до 1000 в.
Електропроводкою називається сукупність проводів та кабелів із кріпленнями, які підтримують захисні конструкції та деталі, що встановлюються згідно ПУЕ.
Вибір типу проводки, спосіб виконання, а також марок проводів і кабелів визначається характером навколишнього середовища, розміщенням технологічного обладнання і джерел живлення та іншими вимогами.
Прокладка проводів в захисних трубах.
Прокладка в трубах забезпечую достатній надійний захист від механічних проводів, що особливо важливо для цехових мереж промислових підприємств, але пов’язана з використання великої кількості труб (тонкостінних стальних, пластмасових і т.п.). Прокладка в трубах має недоліком те, що при протягуванні через труби можливе пошкодження ізоляції, незручність при необхідності заміни провідника.. Проте у вибухонебезпечних приміщеннях згідно ПУЕ така прокладка в трубах обов’язкова, причому використовуються кабелі марки ВБВ та АВБВ.
В захисних трубах застосовують стоїчну прокладку (рис.10.1) та підпідложну прокладку з розподільчими коробками (рис.10.2).

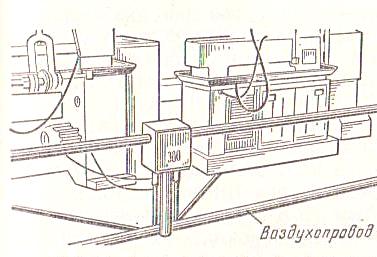

Рис.10.1.Стоєчна прокладка проводів в трубах.

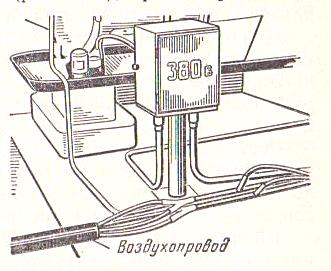

Рис.10.2. Підпідложна прокладка проводів з розподільчими коробками.
Дані види прокладки зручні в цехах, в яких по умовах експлуатації потрібний добрий огляд технологічних процесів.
Різновидністю підпідложної прокладки є модульна підпідложна прокладка, що виконується в стальних, поліетиленових і віні пластових трубах з виходом труб на колонки, до кожної з якої підключається група споживачів електроенергії. Даний вид прокладки використовується там, де потребується особлива чистота виробничих приміщень, наприклад в приладобудівній промисловості.
