2. Будова ізолятора.

Рис. 4.3. Будова підвісного ізолятора. 1 чавунна шапка; 2. тіло (юбка); 3. кільчик; 4 отвір для кріплення ізоляторів в гірлянді або кріплення до опори.

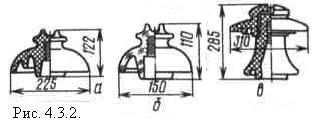

Рис.4. 3.2. Штирьові ізолятори для ПЛ: а – фарфоровий типу ШФ-10 ( 10 кВ ), б – скляний

для мереж типу ШСС-10 ( 10 кВ ) ( штыревой, стеклянный, сетевой, рос. ), в – фарфоровий типу ШФ ( 35 кВ )

Застосовуються такі типи підвісних ізоляторів:

- скляні штиреві типу ШС-6, ШС-10 - для ліній напругою 6 ...10 кВ;

- фарфорові штиреві типу Ш-20, ШД-35 - для ліній напругою 20 ... 35 кВ;

підвісні фарфорові або скляні ізолятори ПФ і ПС - для ліній напругою 35 кВ і вище.

Ізолятори типу ШД і ШС кріпляться до опор на гаках і штирях. При напрузі 110 кВ і вище застосовуються тільки підвісні ізолятори, які збираються в гірлянди (рис. 3.2).

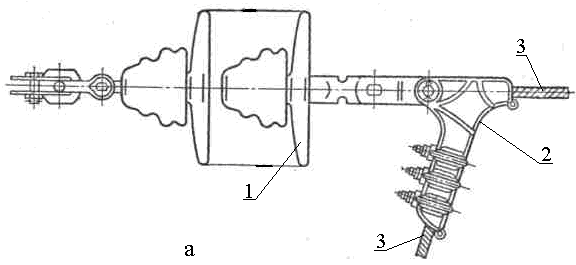

Рис. 4.4. Гірлянда підвісних ізоляторів: 1 - ізолятор; 2 - затиск для кріплення проводу; 3 – провід; а гірлянда натяжних ізоляторів.

Гірлянди підвісних ізоляторів бувають підтримують і натяжні. Підтримуючі ізолятори розташовуються вертикально на проміжних опорах, натяжні гірлянди використовуються на анкерних опорах і знаходяться майже в горизонтальному положенні. На відповідних дільницях ЛЕП застосовують здвоєні гірлянди. Кількість ізоляторів в гірлянді залежить від напруги ЛЕП, ефективної і нормованої довжини шляху витоку і матеріалу опори (необхідного рівня ізоляції). На дерев'яних і залізобетонних опорах при напрузі 35 кВ ставлять два підвісних ізолятора в гірлянді, при напрузі 110 кВ - шість ізоляторів, при напрузі 220 кВ - дванадцять ізоляторів. На металевих опорах береться на один-два ізолятори більше. На повітряних лініях напругою вище 220 кВ для захисту гірлянд від пошкоджень при виникненні дуги короткого замикання застосовуються захисні роги і кільця.

Широкого застосування набули самоутримані ізольовані проводи для повітряних ліній електропередач, які прийшли на заміну неізольованим проводам марок А (алюмінієві) та АС

(сталеалюмінієві).

Само утримний ізольований провід (СІП) – система скручених в джгут проводів (фазні, нульові, додаткові) ізольованих зшитим світло стабілізованим проліетіленом або аналогічною полімерною композицією, що не потребує несучого троса та монтується за допомогою лінійної арматури до опор, стін будівель та споруд

Само утримні ізольовані проводи призначені для повітряних ліній електропередач та відгалужень до вводів у житлові будинки, господарські будівлі в усіх кліматичних районах з вітровим та ожеледовим навантаженням з температурою навколишнього середовища від мінус 60º С до плюс 50º С. СІП використовуються у будівництві повітряних ліній зі спільною підвіскою проводів 6 – 10 кВ, освітлення та ліній провідного зв’язку

Переваги СІП:

• так як виготовляється СІП у вигляді скрутки декількох жил, то можна позбутися ”павутини” проводів на вулицях населених пунктів;

• відпадає необхідність використання фарфорових або скляних ізоляторів на опорах лінй та металевих траверсах;

• зменшується ширина просіки під час будівництва ПЛ в лісових масивах;

• на відміну від неізольованих проводів традиційних ЛЕП, проводи СІП мають значно менший реактивний опір, що зменшує спад напруги вздовж такої лінії (близько 0,1 Ом/км замість 0,35 Ом/км у неізольованих проводів) на 15 – 20 %;

• ізоляція СІП стійка до ожеледних відкладень (налипання снігу, інею, льоду);

• значно менша імовірність коротких замикань;

• у випадку падіння проводу підвищується електробезпека населення;

• зменшення габаритів відносно землі (5 метрів в порівнянні з 6 метрами для неізольованих проводів), а також збільшення прогонів при проектуванні нових мереж;

• можливість збільшення прогону між опорами у важкодоступних місцях

• Можливість збільшення прогону між опорами у важкодоступних місцях (через водойми, яри, ущелини або інші перешкоди) до 100 метрів;

• Зменшення нормованих відстаней до будівель та інших інженерних споруд;

• Можливість розвантаження існуючих мереж за рахунок багато колових виходів з ТП 10/0,4;

• Можливість сумісної підвіски на ЛЕП проводів з різним класом напруги на існуючих опорах телефонних ліній;

• Можливість монтажу ПЛ по фасадах будинків;

• Зниження імовірності виникнення пожеж;

• Значне зниження ймовірності крадіжок електроенергії;

• Зменшення термінів будівництва та ремонту ПЛ за рахунок простоти та високої технологічності монтажу СІП;

• Безпечне виконання робіт поблизу ПЛ;

• Можливість тимчасової експлуатації ПЛ з пошкодженими опорами;

• Підвищення надійності та зменшення експлуатаційних витрат(у 3-4 рази).

• Виключена крадіжка проводів, так як вони не підлягають вторинній переробці;

• Висока механічна міцність проводів, що унеможливлює їх обрив;

• Зниження енерговитрат в ЛЕП за рахунок зменшення реактивного опору ізольованого проводу в порівнянні з “голим” (неізольованим).

Недоліки:

• Велика вартість виробництва, яка окупається в процесі експлуатації;

• Боїться грозових перенапруг

Марки проводів та їх будова

СІП–1, СІП–1А – само утримні проводи з алюмінієвими фазними струмопровідними жилами та ізоляцією зі світло стабілізованої термопластичної полімерної композиції, з нульовою утримною жилою. Утримана жила виконана з алюмінієвою зі стальним осердям або з алюмі-нієвого сплаву високої міцності. Літера А вказує на те, що утримна жила ізольована.

Маркування фазних жил проводу виконано кольоровими повздовжними лініями на ізоляції. Можливе маркування повздовжними рисками на ізоляції, що ідентифікується доторканням.

Струмопровідні жили само утримних проводів зкручуються між собою, а при наявно-сті утримної жили, накручуються на неї.

Проводи СІП – 1, СІП – 1А використовуються для мереж 0,4 кВ.

За ознаками кріплення утриманої нульової жили можливі три основні типи проводів:

1. З неізольованою утримною нульовою жилою ( СІП – 1, СІП – 2);

2. З ізольованою утримною нульовою жилою (СІП – 1А. СІП – 2А)

3. Без утримної жили (СІП – 4, СІП – 5 , СІП – 5 нг). При цьому механічне навантажен-ня сприймається усіма струмопровідними жилами.

СІП–2 СІП–2А – само утримні проводи з алюмінієвими фазними струмопровідними жилами та ізоляцією зі світло стабілізованої термопластичної полімерної композиції, з нульовою утримною жилою. Утримана жила виконана з алюмінієвою зі стальним осердям або з алюмі-нієвого сплаву високої міцності. Літера А вказує на те, що утримуючаа жила ізольована.

СІП – 1, СІП – 2 СІП – 1А, СІП – 2А

СІП – 1, СІП – 2 СІП – 1А, СІП – 2А

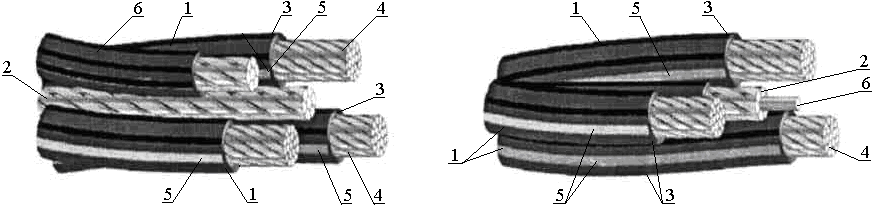

Рис.4.5. Будова проводів СІП – 1, СІП – 2, СІП – 1А, СІП – 2А 1. фазні струмопровідні жили.

з алюмінію, багато провідникові, ущільнені, 2 нульова само утримна жила з алюмінієвого сплаву АВЕ або з алюмінієвого сплаву зі стальним осердям, 3. ізоляція, 4. струмопровідні жили. з алюмінію багато провідникові, ущільнені, 5. кольорове маркування, 6. додаткова жила.( освітлення ) при необхідності.

СІП – 1, СІП – 2 СІП – 1 А, СІП – 2 А

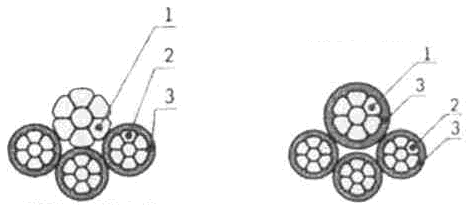

Рис. 4.6. Будова проводів СІП – 1, СІП – 2, СІП – 1А, СІП – 2А: 1 нульова несуча жила не ізольована (СІП – 1, СІП – 2), 1 нульова несуча жила ізольована (СІП – 1 А, СІП – 2 А)

Нульова жила має надпис, який дає інформацію:- назва проводу; - переріз жил; - виробник;

- рік випуску; - номінальна напруга; сертифікат безпеки., 2. фазна алюмінієва жила, 3. ізоля-ція із зшитого поліетілену світло стабілізованого.
