5.Максимально-струмовий захист.

Максимально-струмовий захист від надструмів при зовнішніх к.з. виконується за допомогою двох реле прямої дії РТВ. Струм спрацювання захисту визначається:

І_спр.р.=(К_н. ∙К_сз. ∙_.К_сх /К_пов∙ К_т.стр.) ∙ І_н.макс;

Де:

К_сз. =1,3-1,5.

6.Захист від перевантажень.

Захист від перевантажень виконується за допомогою одного реле РТ-80 (в схемах позначається Т/В і вказує, що дане реле комбіноване : присутнє струмове реле та реле часу) з обмежено залежною характеристикою. Струм спрацювання реле захисту визначається:

І_спр.р.=(К_н. ∙_.К_сх /К_пов∙ К_т.стр.) ∙ І_н.;

Захист діє на сигнал або відключення з витримкою часу, яка на ступінь більше витримки часу максимально-струмового захисту, яка використовується для захисту від надструмів при зовнішніх коротких замикань.

Тема: релейний захист цехових трансформаторних підстанцій, статичних конденсаторних установок, високовольтних двигунів. План:

1. Захист цехових трансформаторних підстанцій.

2. Релейний захист статичних конденсаторів.

3. Релейний захист високовольтних двигунів.

1.Захист цехових трансформаторних підстанцій.

За звичай, на цехових трансформаторних підстанціях встановлюються:

- максимально-струмовий захист;

- захист від однофазних замикань на землю на стороні низької напруги;

- газовий захист для трансформаторів потужністю 400кВА і більше.

Вказані типу захисту застосовуються в залежності від типу апаратів, що встановлені на стороні високої напруги: високовольтний вимикач, вимикач навантаження та запобіжники.

Захист за допомогою вимикачів навантаження та запобіжників виконується для трансформаторів потужністю до 1000кВА напругою до 10кВ із запобіжниками ПК на 100А ті потужністю до 2500кВА напругою до 35кВ із запобіжниками типу ПКН-35Н на струм до 40А. Високовольтні запобіжники забезпечують захист трансформаторів від внутрішніх пошкоджень і міжфазних к.з на виводах.

Захист від однофазних замикань на землю виконується автоматичними вимикачами з максимальними розчіплювачами, які встановлені на стороні низької напруги (рис.15.27 а) або за допомогою трансформатора струму ТТ на нульовому проводі при прямому приєднанні трансформатора з глухо заземленою нейтраллю до шинопроводу (рис.15.27,б). Газовий захист з дією на сигнал та на відключення вказаний на рис.15.27, в.

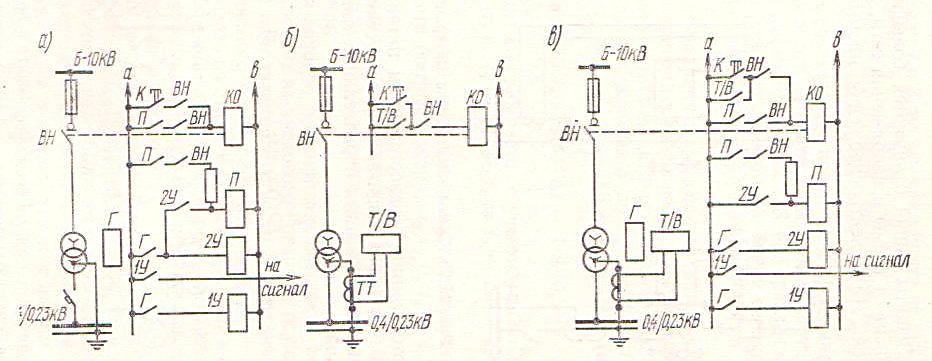

Рис.15.27. Схеми захисту цехових трансформаторів з вимикачами навантаження та запобіжниками.

На рис.15.28 приведений захист цехових трансформаторів при встановленні на стороні високої напруги високовольтних вимикачів. Схема з реле прямої дії типу РТМ (рис.15,28,а) забезпечує максимально-струмовий захист і захист від однофазних замикань. В схемі рис.15.28,в захист виконаний з реле непрямої дії типу РТ-80 із залежною характеристикою.

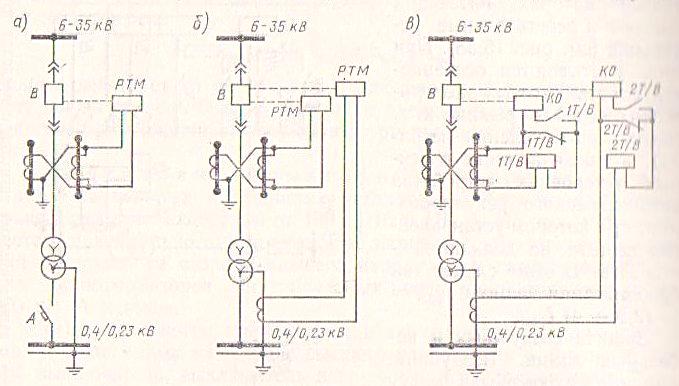

Рис.15.28. Схеми захисту цехових трансформаторів з вимикачами.

2.Релейний захист статичних конденсаторів.

Релейний захист

Захист конденсаторних батарей при однофазних замикань на землю встановлюється в двох випадках: коли струми замикання на землю вище 20А і коли захист від міжфазних замикань не спрацьовує.

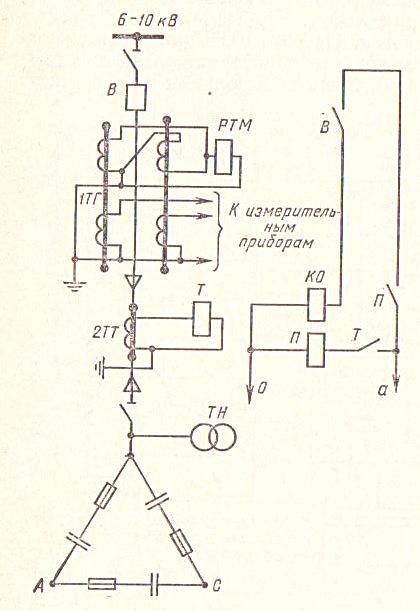

Рис.15.29. Схема захисту високовольтних батарей.
