4.Вибір струмів та часу спрацювання максимально-струмового захисту.
Струм спрацювання пускових струмових реле вибираються так, щоб задовольнити наступні умови:
А) захист не спрацьовує при проходженні на захищаємій ділянці максимального струму навантаження;
Б) захист надійно діє при к.з. на захищаємій ділянці і коефіцієнт чутливості в кінці цієї ділянці не менше 1,5;
В) захист діє при к.з. на суміжній ділянці і коефіцієнт чутливості в кінці цієї ділянці не менше 1,2.
Для виконання першої умови струм спрацювання максимально-струмового захисту повинен визначатись:
Іспр.з.=(Кн. ∙Ксз. ∙ Ін.макс /Кпов.;
де: Кн – коефіцієнт надійності, приймається 1,1-1,25;
Ксз = коефіцієнт само запуску, дорівнює 2-3 і враховує збільшення струму навантаження
при само запуску електродвигунів;
Кп = Іпов./Іспр.р.- коефіцієнт повернення, дорівнює 0,8-0,85;
Ін.макс. – максимальний струм навантаження.
Якщо Ксз невідомий, то рекомендується приймати струм спрацювання:
Іспр.з.= 4Іном;
де: Іном – номінальний струм захищаємого обладнання. Струм спрацювання, тобто уставка
пускових струмів реле:
Іспр.р =( Кн. ∙Ксз. ∙ Ксх/ Кп) / (Ін.макс/. Кт.стр.);
Виконання другої і третьої умови перевіряється по коефіцієнту чутливості в режимі, коли струми к.з мають мінімальні величини.
Кч =Ік.з.мін/Іспр.з.;
При визначенні Кч захисту (при включенні трансформаторів на різницю струмів двох фаз) Ік.з.мін приймається для двофазного к.з. (АВ або ВС, фаза В не має трансформатора струму) і через реле захисту проходить найменший струм.
Витримка часу максимально-струмового захисту із залежною та незалежною витримкою часу спрацювання вибирається по ступінчатому принципі, при якому кожний наступний захист в напрямку до джерела живлення має витримку часу більшу попередньої.

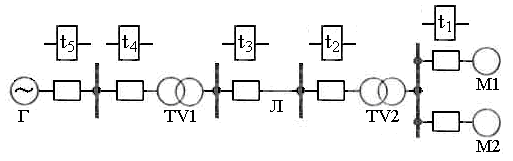

Рис.26.8. схема для вибору витримки часу максимально-струмового захисту.
Вибір витримку часу (рис.26.8) починається з віддалених від джерела живлення елементів - електродвигунів М1 та М2. Для них витримка часу приймається рівною нулю, тобто t1=0. Щоб при пошкодженні одного з електродвигунів не відключався трансформатор ТV2, максимально-струмовий захист повинен мати витримку часу t2 більшу, чим t1, на величину селективності Δt, тобто:
t2 = t1+ Δt.
Аналогічно наступні витримку часу максимально-струмового захисту лінії Л, трансформатора ТV1 і генератора Г повинні бути:
t3 = t2+ Δt;
t4= t3+ Δt;
t5 = t4+ Δt.
Величина селективності Δt повинна бути такою, при якій захист на пошкодженій ділянці спрацює раніш, чим пройде витримка часу захисту на вищому порядку непошкодженої ділянки. Для цього враховується наступні складові:
Δt = tвідк. + Δtр.в1+ Δtр.в2+ tзап..
де:tвідк – час відключення вимикача від моменту подачі імпульсу на котушку відключення до
моменту гашення дуги на його контактах;
Δtр.в1, Δtр.в2 – похибки реле часу пошкодженого та наступного елементу захищаємої
мережі;
tзап. – час запасу, враховує неточність регулювання захисту.
