7. Вибір трансформаторів струму.
Трансформатори струму призначені для:
Відокремлення кіл високої напруги від кіл вимірювальних приладів або апаратів захисту;
Знизити вимірювальний струм до значення, що допускає підключення послідовних котушок вимірювальних приладів і апаратів захисту.
В довідниковій літературі приводяться наступні дані трансформаторів струму: тип, конструктивне виконання, номінальна напруга Uном.т.стр , номінальний струм первинний Іном.1т.стр. і вторинний Іном.2т.стр., номінальне вторинне навантаження Sном.2т.стр. при різних класах точності (0,5; 1; 3; 10), чотири секундна або одно секундна термічна стійкість (кратність) Ктерм. струмам короткого замикання, динамічна стійкість струмам к.з.:
Uном.т.стр.. ≥Uном.устан. ;
Іном.1т.стр. ≥Іном.устан. ;
Sном.2т.стр. >Sрозр.
де: Sном.2т.стр. – допустиме номінальне навантаження вторинної обмотки трансформатора
струму;
Sрозр. – розрахункове навантаження вторинної обмотки трансформатора струму в
нормальному режимі;
Номінальне навантаження вторинної обмотки трансформатора струму:
Sном.2т.стр. = (Іном.1т.стр.)2 Z т.стр;
де: Іном.2т.стр. – номінальний струм вторинної обмотки трансформатора струму, за звичай
рівний 5А;
Z т.стр. – повний опір зовнішнього кола, який дорівнює сумі опорів послідовно включених
обмоток приладів, реле, з’єднувальних проводів і контактів.
Номінальною потужністю навантаження трансформатора струму Sном.2т.стр. називається потужність, при якій похибка не перевищує похибку, що встановлена для даного класу точності. Найвищий клас точності, в якому може працювати трансформатор струму називається номінальним класом точності (0,2; 0,5; 1; 3; 10), що відповідає значення струмових похибок, що виражені в %.
Трансформатори струму внутрішньої установки напругою 10 кВ мають позначення: ТПЛ-10К - трансформатор прохідний із литою ізоляцією на струми 5-630 А ;
Рис. 25.1. Зовнішній вигляд трансформатора струму ТПЛ-10К
ТПЛУ-10 - трансформатор прохідний із литою ізоляцією підсилений на струми 10-100А;

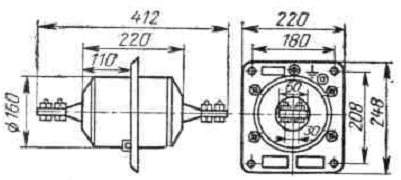

Рис. 25.2. Трансформатор струму ТПЛУ-10
ТПОЛ-10 - трансформатор прохідний одновитковий із литою ізоляцією на струми 630 А,
800, 1000 і 1600А;
Рис. 25.3. Трансформатор струму ТПОЛ-10
ТПОЛА-10 - трансформатор прохідний одновитковий із литою ізоляцією з алюмінієвою
первинною обмоткою на струми 630,800,1000 і 1600А;
ТПШЛ-10 - трансформатор прохідний шинний із литою ізоляцією на струми 2000 - 5000А.
Рис. 25.3. Трансформатор струму ТПШЛ-10 на струм. 2000 – 3000 А ( в дужках розміри трансформатора на струм 4000 – 5000 А).
Прохідні трансформатори зовнішньої установки мають наступні позначення:
ТФН- з фарфоровим корпусом, що залиті трансформаторним маслом; він має дві вторинниї
Обмотки.

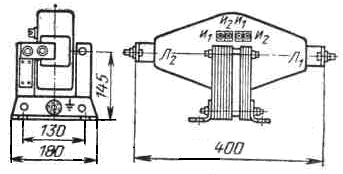

Рис. 25.4. Трансформатор струму ТФН-35 М.
ТВТ, ТВС - вбудовані в прохідні ізолятори апаратів і силових трансформаторів.
Перевірка на термічну стійкість:
Кратність термічної стійкості трансформаторів струму відповідає часу 1с і також приводиться в каталогах.
Перевірка на динамічну стійкість:
або:
де: Кдин - приводиться в каталогах.
