2. Термічна дія струмів короткого замикання.
Струм к.з, протікаючи по окремих елементах установки, викликає додаткове нагрівання і тим самим підвищення їх температури. Оскільки протікання струму КЗ як правило, відбувається протягом малого проміжку часу (не більше кількох секунд), то для різних струмоведучих частин та елементів допускаються деякі перевищення температур понад ті, які встановлюються для робочого режиму.
Природно, що підвищення температури при КЗ не повинні виходити за певні межі, тому що в цьому випадку може бути порушена ізоляція та пошкоджені струмоведучі частини.
Допустимі температури елементів tдоп при КЗ, ° С:
Мідні шини… .300
Алюмінієві шини .200
Кабелі з паперовою просоченою ізоляцією:
до 10 кВ ..200
20...220 кВ 150
Кабелі і ізольовані проводи:
з полівінілхлоридною и гумовою ізоляцією .150
з поліетиленовою ізоляцією .120
Алюмінієві не ізольовані проводи………... 160...200
За дійсний час протікання струму КЗ приймається сумарний час дії захисту tзах і власний час відключення вимикача з приводом tс.в:
При перевірці струмоведучих частин на термічну стійкість за звичай користуються поняттям приведеного часу tпр, протягом якого встановлений струм к.з. виділяє ту ж кількість тепла, що і змінючий в часі струм к.з. за дійсний час t. Приведений час визначається сумою часу періодичної та аперіодичної складової струму к.з.:
tпр = tпр.п + tпр.а;
Величину tпр.п при дійсному часі t < 5 с знаходять по кривим залежності tпр.п = f(βII) (рис.24.2), де:
βII =ІІІ/Ік.з.

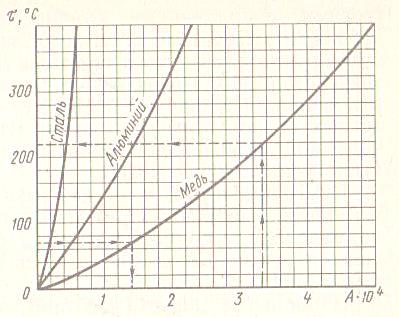

Рис. 24.2 Криві нагрівання струмоведучих частей при коротких замиканнях.
При дійсному часі t > 5 с величина tпр.п = tпр.5 +( t-5), де:
tпр.5 - приведений час для t =5 с.
Приведений час аперіодичної складової:
tпр.а = 0,005 ∙ βII 2;
При дійсному часі t < 1 с величина tпр.а не враховується.
Струмоведучі частини розраховують на термічну стійкість по кривим нагрівання різних металів, які являють собою залежність (рис.6.13) τ = f (А) = f (j2 ∙ tпр.), де: j /S – густина струму в А/мм2,
tпр. – приведений час дії струму к.з.
Якщо відомі Ік.з та tпр., то знаючи максимально допуститму температуру для даного металу τдоп по вказаним кривим нагрівання знаходять:
А = (Ік.з./ S)2 ∙ tпр;
Звідки визначають переріз S.

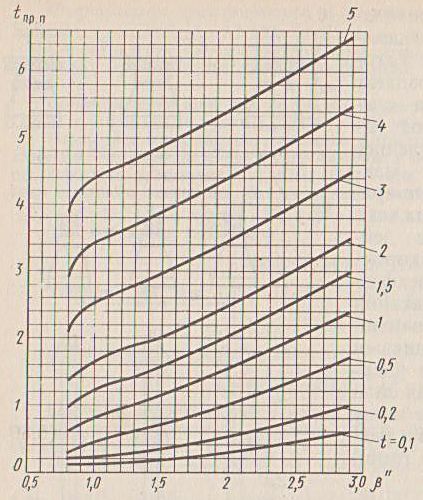

Рис.24.3. Криві приведеного часу періодичної складової струму короткого замикання при
живленні від генератора. з АРВ
Якщо відома початкова температура нагрівання провідника до короткого замикання τдоп, то по тих же кривих нагрівання для τпоч. визначають величину Апоч. Якщо позначити через Ак величину, яка пропорційна повній кількості тепла, що виділяється в провіднику після к.з., то
Ак = А + Апоч.; або
Переріз кабелю на термічну стійкість для трифазного к.з. перевіряється по формулі:
;
де: С = Ак-Апоч .- коефіцієнт, який відповідає різниці виділяємого тепла в провіднику після і
до короткого замикання ( для кабелів з мідними жилами 6-10 кв С=141; для
кабелів з алюмінієвими жилами 6-10 кв С=85; для алюмінієвих шин С=88,
для мідних шин С=171; для стальних шин С=60).
