Тема: Внутрішньо цехове електропостачання. План:

1. Схеми розподільчих підстанцій напругою вище 1кВ.

2. Приєднання трансформаторних підстанцій до ліній напругою 6-10 кВ для живлення

міських споживачів.

1.Схеми розподільчих підстанцій напругою вище 1кВ.

На розподільчих підстанціях РП напругою 6-10кВ найбільше розповсюдження мають схеми комутації з однією системою шин. Від РП отримують живлення трансформатори, електродвигуни напругою вище 1000В, електропечі та інші установки з електроспоживачами напругою більше 1000В.

При одній системі шин надійність живлення підвищується внаслідок зменшення числа комутаційних операцій і можливих при цьому помилок. Крім того, роз’єднувачі мають блокування з вимикачами від неправильних дій оперативного персоналу.

Одиночні системи шин бувають секційовані і несекційовані. Для споживачів І та ІІ категорії застосовуються тільки секційовані схеми за допомогою роз’єднувача або вимикача. Число секцій визначається схемою електропостачання з однієї сторони і характером під’єднаних електроспоживачів в іншої сторони. Кожна секція живиться окремою лінією, якщо одна із живлячих ліній відключається і секція, що живиться від неї не отримує живлення, то її живлення відновлюється шляхом включення секційного апарату. Паралельна робота ліній використовується крайнє рідко, як виключення.

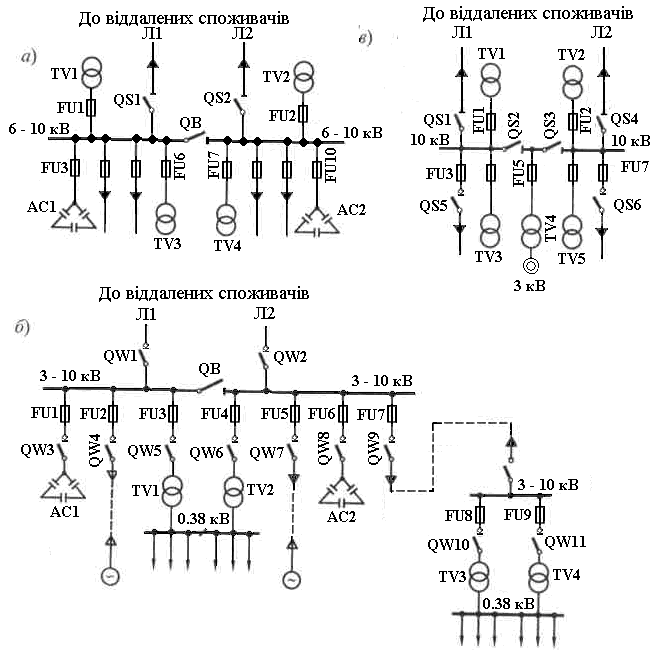

Рис. 18.1. Схеми невитких розподільчих підстанцій з однією системою збірних шин: а) з роз’єднувачем; б) з вимикачами; в) з вимикачами;

На рис. 18.1 позначено:

На рис.18.1 приведені схеми невеликих РП, які секційовані за допомогою роз’єднувача. Потужний відповідальний двигун виділений на середню секцію (рис.18.1, в), щоб забезпечити його безперебійне живлення при будь-яких режимах роботи РП.

2. Приєднання трансформаторних підстанцій до ліній напругою 6-10кВ для живлення міських споживачів.

Схеми приєднання одно трансформаторних підстанцій з трансформаторами до 630 кВА є найбільш простими в яких присутні мінімальне число комутуючих та захисних апаратів.

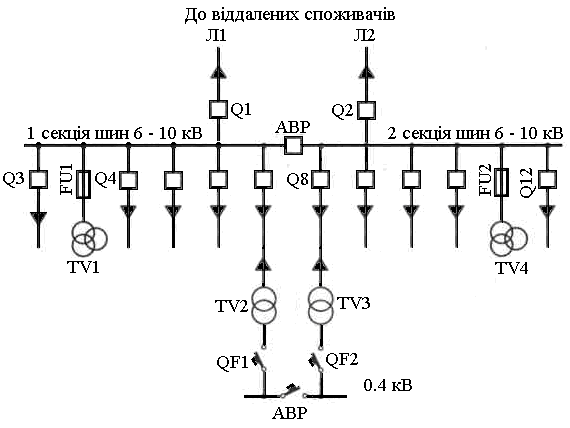

Рис.18.2 Схема відповідальної розподільчої підстанції середньої потужності, яка секційована вимикачем.

На рис. 18.2 позначено:Q1 – Q12 масляні вимикачі, FU1 – FU2 запобіжники, TV1, TV4 трансформатори вимірювальні, TV2, TV3 трансформатори силові, QF1, QF2 автоматичні вимикачі, ABP включення резерву.

В схемі рис.18.2 застосовується АВР на секційному вимикачі напругою 6-10 кВ та на секційному автоматичному вимикачі напругою 0,4 кВ, живлення виконується від різних шин підстанції.

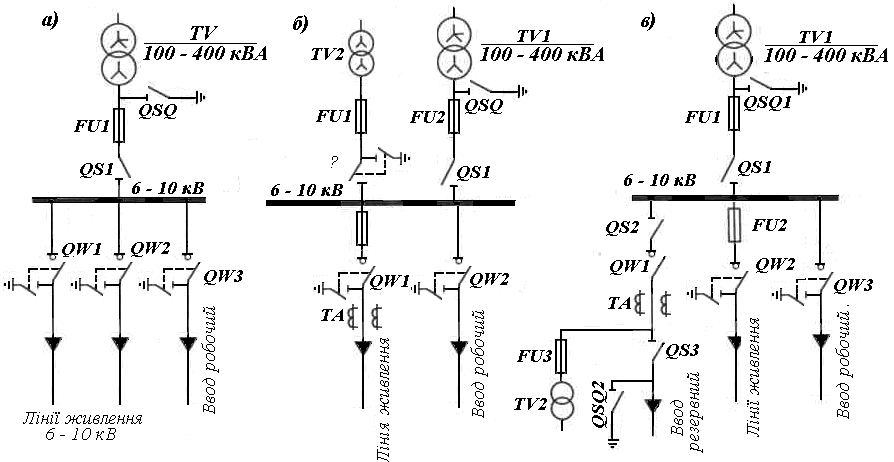

Рис.18.3. Схеми електричних з’єднань підстанцій з одним трансформатором потужністю до 400 кВА.

На рис. 18.3 позначено: TV трансформатори, QSQ роз’єднувач заземлюючий, FU запобіжни-ки, QS роз’єднувач, QW вимикач навантаження а) QW - ВНз-16, б) QW - ВНПз-17, в) QW1 ВНз-16, QW2 - ВНПз-17, TA трансформатор струму.

Схема а) використовується в петлевих схемах, схеми б)-, в)- при живленні від однієї радіальної лінії, а відгалуджувальна лінія живить окремі споживачі.

На рис.18.4 приведені схеми з’єднань трансформаторних підстанцій з трансформаторами потужністю до 630 кВА кожний з кабельними виводами.

Рис. 18. 4.

На рис.18.4 позначено: а) TV трансформатори, QW вимикачі навантаження типу ВНПз-17 ( QW1, QW2 ) типу ВНз-16 (QW3 – QW6 ), FU запобіжники, QS роз’єднувачі; б) TV1, TV3 силові трансформатори, TV2 трансформатор вимірювальний типу НТМИ, FU запобіжники, QW вимикачі навантаження типу ВНПз-17 (QW1 – QW3), типу ВНз-16 (QW4 – QW7) QS роз’єднувачі; V, A прилади вимірювальні, Wh лічильник активної енергії, Wr лічильник реактивної енергії, ТА трансформатор струму типу ТПЛ в) TV1, TV2 силові трансформатор-ри, TV3 трансформатор вимірювальний типу НОМ, FU запобіжники, QS роз’єднувачі; ТА трансформатор струму типу ТПЛ, TV1, TV2 силові трансформатори, TV3 вимірювальний трансформатор типу НОМ, QW вимикачі навантаження, FU запобіжники,

Підстанція має одинарну систему збірних шин, які секційовані на дві секції за допомогою роз’єднувачів. До кожної секції шин передбачається приєднання однієї-двох ліній та по одному трансформатору. На кожній секції шин передбачаються заземлювальні роз’єднувачі. В РУ-6-10кВ встановлюються вимикачі навантаження ВНЗ-16 та ВНЗ-17 та вакуумний вимикач лиш для резервного вводу. В схемі а) відсутня автоматика та вимірювання. В схемі б) передбачається облік з встановленням вимірювальних трансформаторів струму типу ТПЛ та напруги типу НТМИ. В схемі в) передбачено АВР на резервному вводі з вакуумним вимикачем.
