2. Схеми цехових електричних мереж напругою до 1кВ.

Основною умовою раціонального проектування мережі електричного постачання промислового об’єкту є принцип однакової надійності живлячої лінії з всіма апаратами, і одного споживача технологічного агрегату, який отримує живлення з цієї лінії, а тому не потрібно живити один двигун технологічного агрегату двома взаємними лініями.

Якщо технологічний агрегат має декілька споживачів, які виконують один зв’язаний групою машин технологічний процес, то при зникненні живлення одного із цих споживачів, виникає необхідність виключення роботи всього агрегату. В такому випадку ступінь надійності електричного постачанні достатньо забезпечити по магістральній схемі (рис.14.4).

В окремих випадках, коли потрібний високий ступінь надійності, живлення споживачів виконують з двостороннім живленням по магістральній лінії (рис.14.5).

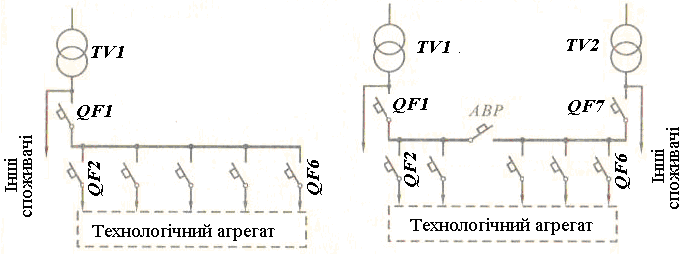

Рис.14.4.Магістральна схема живлення Рис.14.5.Магістральна схема цехової мере-

цехової мережі з одностороннім жі з двостороннім живленням

живленням.

На рис. 14.4 і 14.5 позначено: QF автоматичні вимикачі, TV трансформатори.

Для живлення великої кількості споживачів на невелику потужність, які рівномірно розміщенні по площі цеху, застосовується схема з двома магістральними лініями: живляча та розподільча.

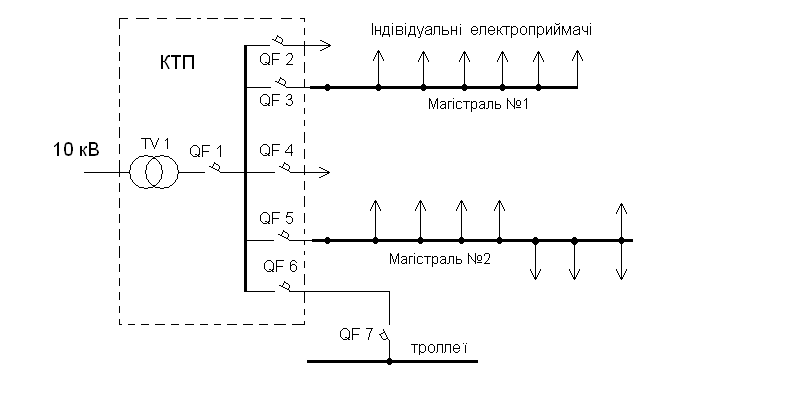

Рис. 14.6. Схема живлячих та розподільчих ліній, що підключається до шин КТП.

На рис. 14.6 позначено: QF автоматичні вимикачі, TV трансформатор, М електродвигуни.

До головних живлячих магістралей приєднується по можливості менша кількість індивідуальних електроприймачів. Це підвищує надійність всієї системи живлення. Недоліком цієї схеми є те, що при пошкодженні магістралі одночасно відключаються всі електроприймачі, які живляться від неї.

Рис. 14.7. Радіальна схема електропостачання цехових мереж.

На рис. 14.7 позначено: QF автоматичні вимикачі, TV трансформатор.

Радіальна схема живлення характерна тим, що від джерела живлення (до прикладу від КТП) відходять лінії, що живлять безпосередньо потужні споживачі, або окремі розподільчі пункти, від яких лініями живляться більш дрібні споживачі.

Радіальна схема забезпечує високу надійність живлення окремих споживачів. Тому що при пошкодженні лінії, відключається живлення тільки на ній, а всі інші споживачі працюють у звичайному режимі.

Всі споживачі не отримуватимуть живлення тільки у тому випадку, коли пошкодження виникло на збірних шинах КТП, що мало імовірно із-за надійної конструкції шаф КТП. Так, як апарати захисту і керування окремих ліній знаходяться в КТП, то це дає можливість кращого розподілу електричної енергії, а також автоматизації.

Радіальні схеми з розподільчими пристроями або шафами, потрібно застосовувати при наявності в схемі декількох потужних споживачів, які не пов’язані єдиним технологічним процесом. Чисто радіальні або магістральні схеми використовують рідко. На практиці більш розповсюджені змішані схеми, які поєднують радіальні і магістральні схеми разом. Наприклад: на заводах, в потужних цехах, а також в інших підприємствах.

Схема радіального живлення електроспоживачів цеху.

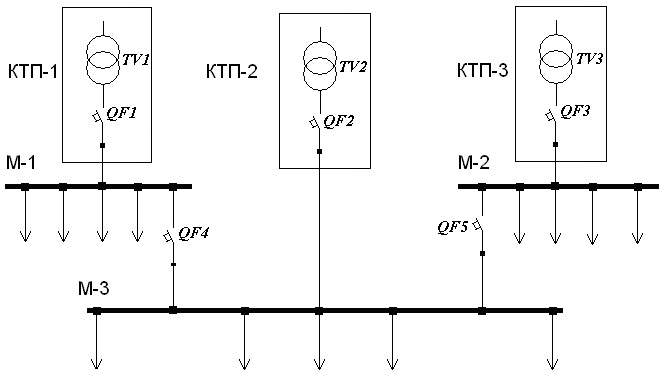

Рис. 14.8.Схема взаємного резервування живлячих магістралей цеху.

На рис 14.8 позначено: QF автоматичні вимикачі, TV трансформатори, М електродвигуни,

Дані схеми використовуються в цехах машинобудування та металургії. Вона дозволяє вивести в ремонт один з трансформаторів і, використовуючи перевантажувальну здатність, забезпечити живлення декількох магістралей від трансформатора, що залишився в роботі.

Рис. 14.9.

Н арис.14.9 позначено: QF автоматичні вимикачі, TV трансформатори,

При нерівномірному завантаженні технологічного обладнання на протязі доби схеми із взаємним резервуванням дозволяють відключати незавантажені трансформатори. Застосування перемичок між окремими магістралями або між сусідніми КТП забезпечують зручність експлуатації, особливо при проведенні ремонтних робіт.
