Недоліки радіальної схем:
1). При аварійному відключення живлячих ліній від РП1 - РП3 зникає живлення трансфор-
маторних підстанцій ТП3-ТП5.
2). Збільшується кількість використовуємих апаратів.
3). Подорожчання розподільчих пристроїв із-зі великої кількості апаратів.
Для усунення цього недоліку радіальна схема інколи доповнюється резервною лінією від ГПП, яка підводиться на цехові підстанції. Крім того, для підвищення надійності електропостачання при живленні по радіальній схемі застосовується автоматичне включення резерву (АВР). При порушенні живлення однієї із секції шин РП1-РП2 автоматично включається нормально відключений секційний вимикач і живить обидві секції. Для надійності живлення споживачів підстанції ТП1 та ТП2 під’єднуються безпосередньо до шин ГПП та ЦРП.

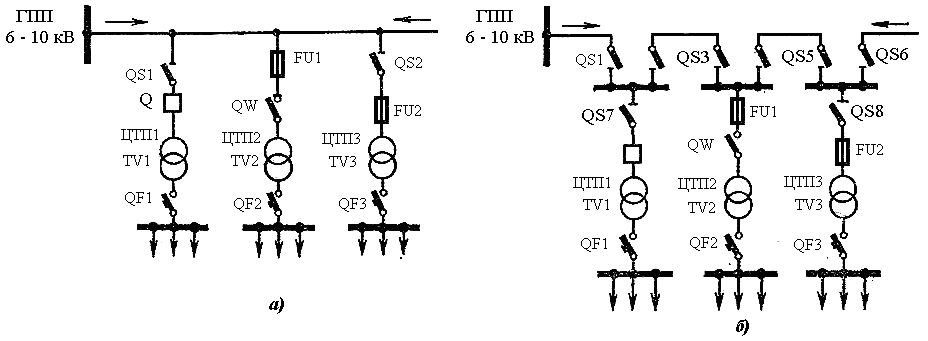

Рис. 13.8. Магістральні схеми живлення цехових трансфороматорних підстанцій повітряною ( а ) та кабельною лінією ( б ).
На рис. 13.8 позначено:QS роз’єднувач, QF автоматичний вимикач, FU запобіжник, TV сило вий трансформатор, QW вимикач високої напруги.
В першій схемі виконують відгалуження від повітряної лінії на окремі підстанції, а в другій заводять кабельну лінію почергово на декілька підстанцій.
Особливо доцільно використовувати магістральні схеми для живлення цехових трансформаторних підстанцій малої потужності, що розташовані лінійно по території підприємства.

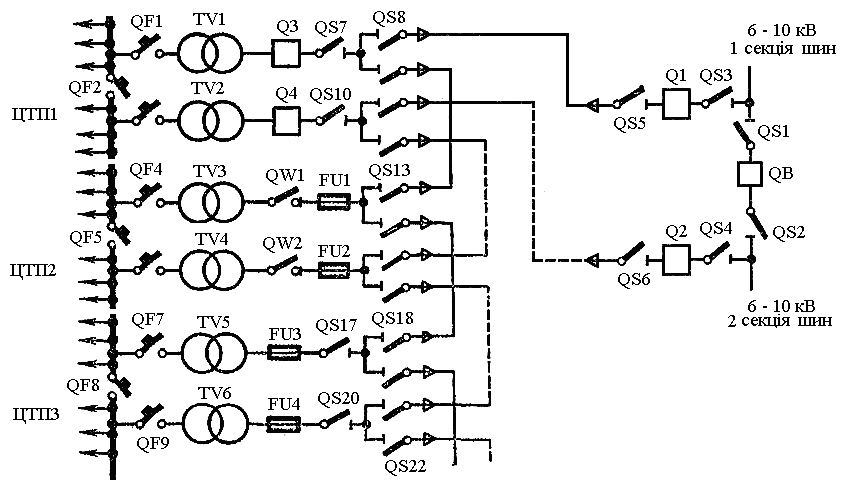

Рис. 13.9. Магістральна схема живлення цехолвих трансформаторних підстанцій двома
сквозними лініями.
На рис. 13.9 позначено: QS роз’єднувач, QB вимикач шиноз’єднувальний (секційний), Q ви-микач масляний, FU запобіжник, QW вимикач високої напруги (вимикая навантаження), QF
Автоматичний вимикач.
Перевагою такої схеми є те, що при відключенні однієї з двох магістралей, можливе включення вручну або автоматично всіх споживачів по іншій магістралі.
Тема: Схеми розподільних мереж напругою до 1 кВ. План:
1. Схеми міських розподільчих мереж.
2. Схеми цехових електричних мереж напругою до 1 кВ.
1. Схеми міських розподільчих мереж.
Для живлення споживачів третьої категорії застосовують радіальні не резервовані або магістральні схеми з одностороннім живленням. Магістральну схему можна застосовувати для живлення житлових будинків та інших споживачів при їх відносно невеликої потужності.
На рис. 14.1 дані найбільш поширені схеми розподільчих мереж напругою до 1 кВ. З схем 14.1 а і 14.1 б видно, що розподільчі мережі, побудовані за радіальною і магістральної схемами, забезпечують живлення споживачів тільки в нормальному режимі. При пошкодженні мережі на будь-якій ділянці або при короткому замиканні електропостачання всіх споживачів, що підключення до мережі, припиняється. Живлення може бути відновлено тільки після ремонту пошкодженого елемента мережі.

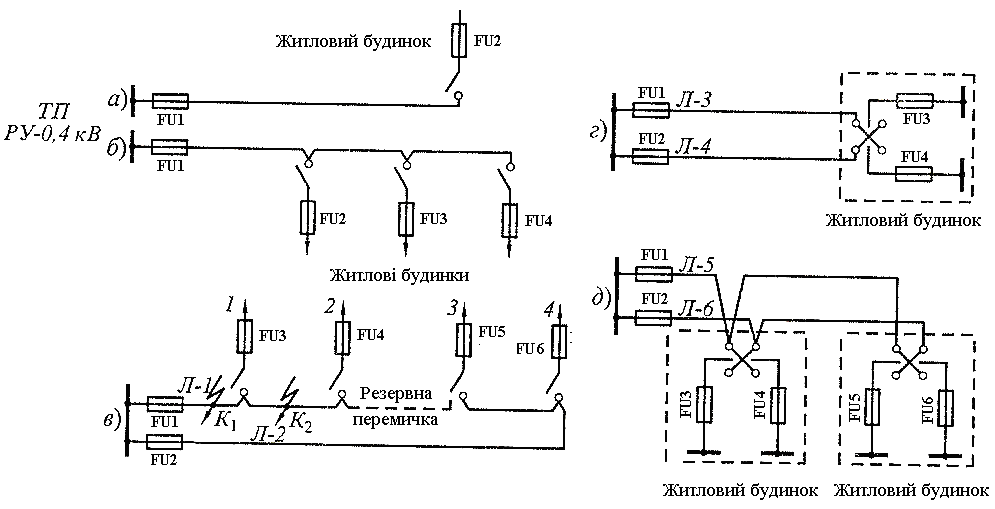

Рис. 14.1. Схеми розподільчих мереж
житлових будинків напругою до 1 кВ.

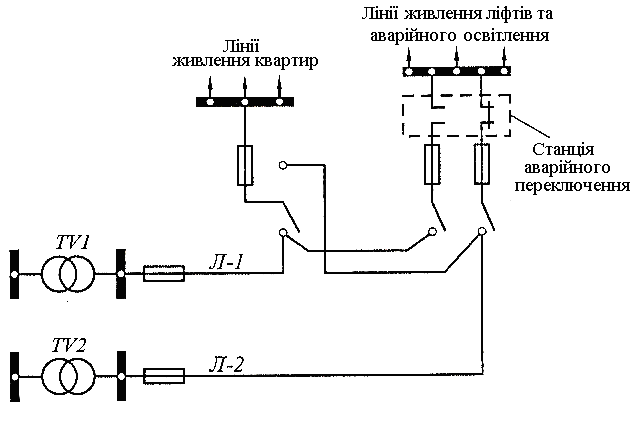

Рис 14.2. Схема живлення напругою до 1 кВ житлового будинку вище 16 поверхів.
На малюнках 14.1 і 14.2 позначено: FU запобіжники, TV трансформатори.
Найбільшого поширення в міських мережах отримала петлева схема, яку широко використовують для електропостачання споживачів другої категорії. На рис. 14.1 в наведена петлева схема з резервною перемичкою, що включається у разі пошкодження на одній з ділянок мережі.
Живлення електроприймачів будинків заввишки 9 … 14 поверхів здійснюється по радіальній петлевій схемі (рис. 14.1 г).
Петлева магістральна схема з двома взаємно резервованими кабельними лініями з перемикачами на вводах споживача показана на рис. 14.1д.
При електропостачанні будівель висотою вище 16 поверхів з електроприймачами І категорії, такими як ліфти, пожежні насоси, чергове освітлення і т. п., застосовують схему з автоматичним їх резервуванням (рис. 14.2). У нормальних умовах електроприймачі першої категорії живляться, наприклад, по лінії Л-2 від трансформатора Т-2. При виході з ладу лінії Л-2 або трансформатора Т-2 електроприймачі автоматично перемикаються на живлення від лінії Л-1 і трансформатора Т-2, чим забезпечується їх безперебійне живлення.

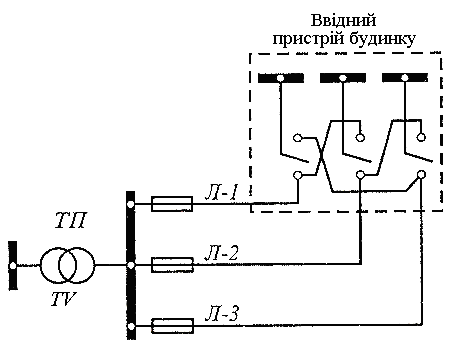

Рис. 14.3. Схема живлення напругою до 1 кВ великих магазинів, їдалень, ресторанів.
Для електропостачання багатоповерхових і багатосекційних житлових будинків, а також для живлення окремо стоячих ресторанів та магазинів використовують схему з трьома резервними кабелями (рис. 14.3.). Як видно на схемі, кожен кабель резервує тільки одну із живлячих ліній.
